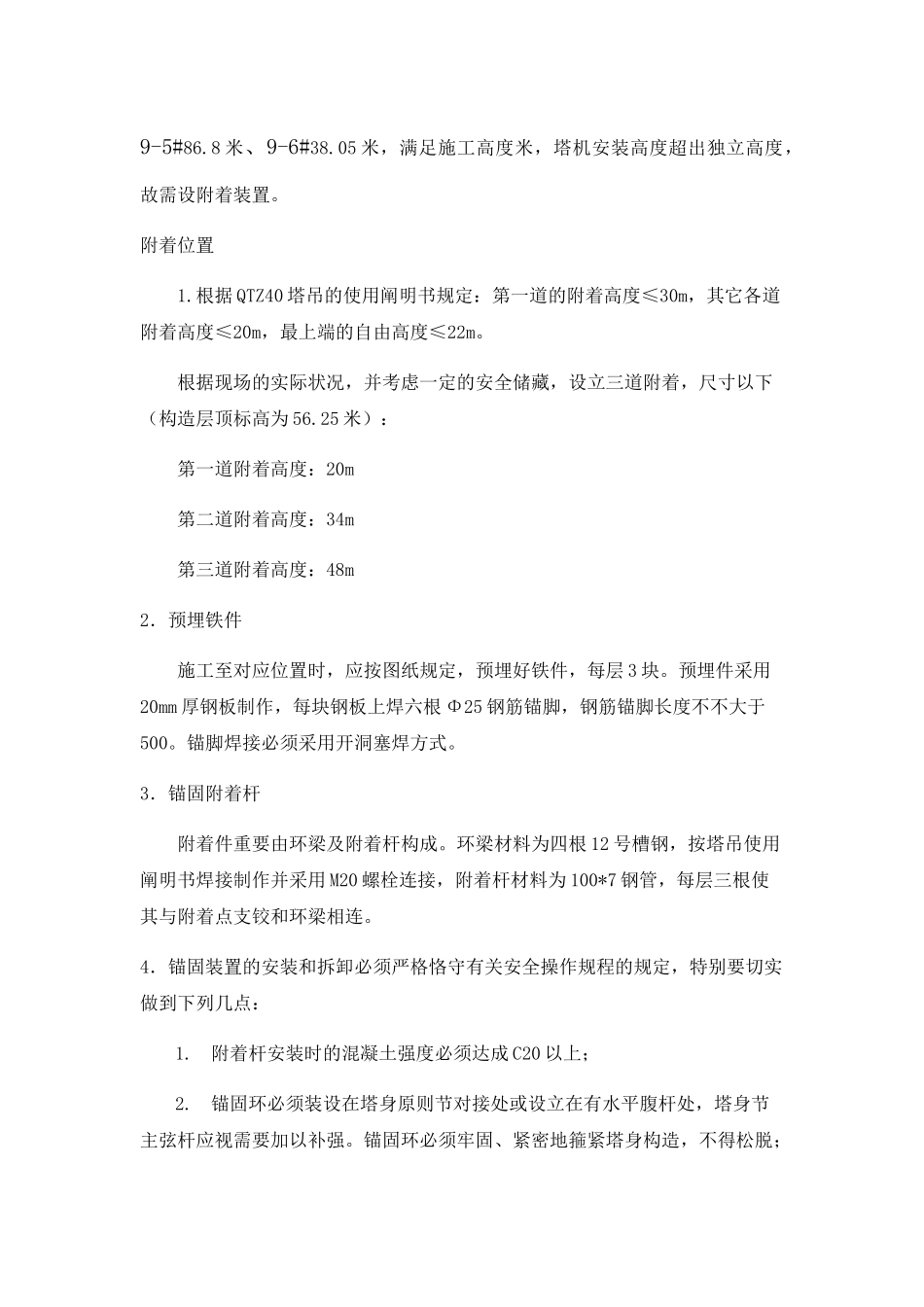

塔吊附着施工方案一、本工二、根据工程实际状况，经现场勘察，为垂直运输的需要，每栋高层配备1台塔吊，9.1期场地狭小全部材料需要二次倒运故在裙楼北侧立一台塔吊，共6台（9-1A#与9-4#、9-5#、裙楼共用2台吊；9-1B#与9-3#用一台吊）。由于单体工程较多，现塔吊群总体规划以下：塔吊序号塔吊类型塔吊位置使用部位基础类型9-2#QTZ40独立基础9-3#QTZ63独立基础9-4#QTZ63独立基础9-6#QTZ40独立基础9.1期裙楼QTZ63独立基础9.2期裙楼QTZ63独立基础三、根据该工程建筑物高度9-2#108.950米、9-3#104米、9-4#86.8米、9-5#86.8米、9-6#38.05米，满足施工高度米，塔机安装高度超出独立高度，故需设附着装置。附着位置1.根据QTZ40塔吊的使用阐明书规定：第一道的附着高度≤30m，其它各道附着高度≤20m，最上端的自由高度≤22m。根据现场的实际状况，并考虑一定的安全储藏，设立三道附着，尺寸以下（构造层顶标高为56.25米）：第一道附着高度：20m第二道附着高度：34m第三道附着高度：48m2．预埋铁件施工至对应位置时，应按图纸规定，预埋好铁件，每层3块。预埋件采用20mm厚钢板制作，每块钢板上焊六根Φ25钢筋锚脚，钢筋锚脚长度不不大于500。锚脚焊接必须采用开洞塞焊方式。3．锚固附着杆附着件重要由环梁及附着杆构成。环梁材料为四根12号槽钢，按塔吊使用阐明书焊接制作并采用M20螺栓连接，附着杆材料为100*7钢管，每层三根使其与附着点支铰和环梁相连。4．锚固装置的安装和拆卸必须严格恪守有关安全操作规程的规定，特别要切实做到下列几点：1.附着杆安装时的混凝土强度必须达成C20以上；2.锚固环必须装设在塔身原则节对接处或设立在有水平腹杆处，塔身节主弦杆应视需要加以补强。锚固环必须牢固、紧密地箍紧塔身构造，不得松脱；3.在建筑物上的锚固支座，位于预埋件处应增加二道钢筋网片，网片采用φ8@50，L=500；4.在安装和固定附着杆时，要对塔身构造的垂直度进行检查，如发现塔身偏斜时，应通过调节附着杆的长度进行调直。附着杆必须安装牢固，其倾角不得不不大于10°；5.在使用过程中，应经常对锚固装置的各个部位及连接件进行认真检查，如发现有松动或短缺，必须立刻加以紧固并补齐；6.附着拆除时一定要使降落塔身与拆除附着杆系同时进行。严禁先期拆卸附着杆，随即再逐节拆卸塔身节，以免骤刮大风造成塔身扭曲倒毁事故；7.在遇雷雨、暴雨、浓雾，或风力超出六级时一律停止作业；8.塔吊有交叉作业时，对应的一台塔吊提前一层附着。1、附着点距塔机中心距离为3.5米，两附着点间距为5.0米。2、上下附着杆布置应交错开（见图1）图13、附着点预埋铁件（见图2）4、根据两座塔吊的使用手册阐明，两座塔吊的固定使用高度均为30m，初次附着高度均为22.5m。西边塔吊的附着间距为16.5m，东边塔吊的附着间距为22m，西边塔吊的自由高度为22m，东边塔吊的自由高度为22.5m。因此，根据工地实际，两座塔吊需相错1~2节原则节以防发生碰撞的规定。东边塔吊基础顶标高为-1.5m，西边塔吊基础顶标高为-2.2m。5、西边塔吊设立三道附着，分别设立在六层（距塔基顶20.2m），此时塔臂高度为28.6m（距塔基顶面）；十一层（距塔基顶35.2m），此时塔臂高度为44m（距塔基顶面）和十四层（距塔基顶44.2m），此时塔臂高度为50.6m（距塔基顶面），第三道附着安装后将塔臂升至61.6m（距塔基顶面）。6、东边塔吊设立两道附着，分别设立在六层（距塔基顶19.5m），此时塔臂高度为26.4m（距塔基顶面）；和十三层（距塔基顶40.5m），此时塔臂高度为48.4m（距塔基顶面）。第二道附着安装后将塔臂升至57.2m（距塔基顶面）。7、技术规定：（1）、附着点的砼强度满足塔机对建筑物的砼强度规定（砼强度≥C20）。（2）、附着框尽量设立在塔身原则节接头处，附着架应箍紧塔身，附着杆的倾斜度应控制在10°以内。（3）、杆件对接部位要开30°坡口，起焊缝厚度应不不大于10mm，支座处的焊缝厚度应不不大于12mm。（4）、附着杆件与墙面的夹角应控制在45°~60°之间。（5）、锚固点以上的自由高度应控制在阐明书规定高度之内。（6）、附着后要用经纬仪进行检测，并通过附着杆的调节来确保塔身垂直度（塔身轴线和支承面的垂直度误差不...
