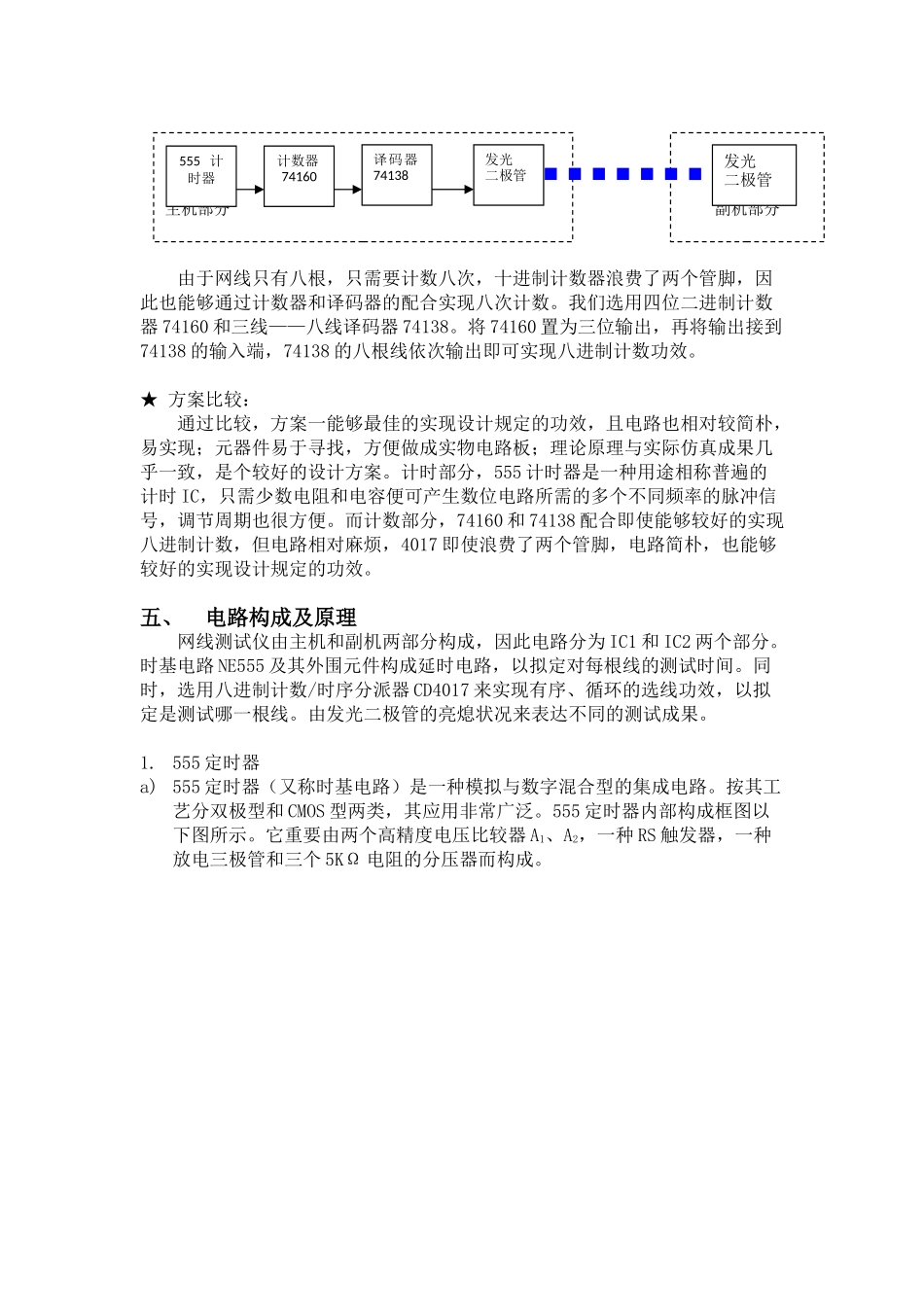

电子技术课程设计报告设计题目：网线测试仪网线测试仪一、课程设计目的本次课程设计重要是配合《模拟电子技术》和《数字电子技术》理论课程而设立的一门实践性课程，起到巩固所学知识，加强综合能力，培养电路设计能力，提高实验技术，启发创新思想的效果。二、设计任务阐明现在最惯用的网线是5类线的双绞线，由4对线构成，每对线绞绕在一起，每条线2端由水晶头连接。网线测试仪就是测试网线的连接状况。将网线两端的水晶头分别插入主测试仪和远程测试端的RJ45端口，将开关拨到“ON”，如果这时主测试仪和远程测试端的批示头逐个闪亮，则表达网线连通。三、设计规定（1）测线仪由可分离主从2部分构成，之间没有线路连接，由于要测试的网线可能被固定埋在墙中。（2）主从2部分各有8个批示灯，用于显示测试状况。（3）测试时每隔0.5秒测1根线，如主端的1号灯亮，同时从端的1号灯亮，这表达主端的水晶头的1号脚和从端的水晶头的1号脚是相连。其它以这类推。（4）主端用电池供电，从端不用独立供电，靠主端通过网线供电。（5）在基本规定的基础上，主测端再增加一组8个批示灯用于同时显示从端的内容，这样在主测端就能直观的看出网线两端接线关系。四、设计方案比较◆方案一：设计规定0.5秒计一次数，因此可使用555计时器计时，调节计时周期为0.5秒，同时给计数器提供高低电平。又由于要对八根网线依次进行测试，因此能够用一种十进制计数器。我们选用CD4017，计数时放空两个输出管脚即可计数八次。最后还要用批示灯显示网线通断，可在网线两端分别接上八个发光二极管LED。当网线接通时，网线两端的LED同时亮灯。◆方案二：主机部分副机部分555计时器CD4017一片发光二极管发光二极管由于网线只有八根，只需要计数八次，十进制计数器浪费了两个管脚，因此也能够通过计数器和译码器的配合实现八次计数。我们选用四位二进制计数器74160和三线——八线译码器74138。将74160置为三位输出，再将输出接到74138的输入端，74138的八根线依次输出即可实现八进制计数功效。★方案比较：通过比较，方案一能够最佳的实现设计规定的功效，且电路也相对较简朴，易实现；元器件易于寻找，方便做成实物电路板；理论原理与实际仿真成果几乎一致，是个较好的设计方案。计时部分，555计时器是一种用途相称普遍的计时IC，只需少数电阻和电容便可产生数位电路所需的多个不同频率的脉冲信号，调节周期也很方便。而计数部分，74160和74138配合即使能够较好的实现八进制计数，但电路相对麻烦，4017即使浪费了两个管脚，电路简朴，也能够较好的实现设计规定的功效。五、电路构成及原理网线测试仪由主机和副机两部分构成，因此电路分为IC1和IC2两个部分。时基电路NE555及其外围元件构成延时电路，以拟定对每根线的测试时间。同时，选用八进制计数/时序分派器CD4017来实现有序、循环的选线功效，以拟定是测试哪一根线。由发光二极管的亮熄状况来表达不同的测试成果。1.555定时器a)555定时器（又称时基电路）是一种模拟与数字混合型的集成电路。按其工艺分双极型和CMOS型两类，其应用非常广泛。555定时器内部构成框图以下图所示。它重要由两个高精度电压比较器A1、A2，一种RS触发器，一种放电三极管和三个5KΩ电阻的分压器而构成。副机部分发光二极管主机部分555计时器计数器74160译码器74138发光二极管123456ABCD654321DCBATitleNumberRevisionSizeBDate:22-Jun-2005SheetofFile:E:\\\.ddb指导书电子技术指导书数字电路DrawnBy:5K5K5K+-TQ&&Q+-AASRV1V21DQVTHTLVRCCVSS1284563712CD555定时器构成框图它的各个引脚功效以下：1脚：外接电源负端VSS或接地，普通状况下接地。8脚：外接电源VCC，双极型时基电路VCC的范畴是4.5~16V，CMOS型时基电路VCC的范畴为3~18V。普通用5V。3脚：输出端Vo2脚：低触发端6脚：TH高触发端4脚：是直接清零端。当端接低电平，则时基电路不工作，此时不管、TH处在何电平，时基电路输出为“0”，该端不用时应接高电平。5脚：VC为控制电压端。若此端外接电压，则可变化内部两个比较器的基准电压，当该端不用时，应将该端串入一只0.01μF电容接地，以防引入干扰。7脚：放电端。该端与放电管集电...
