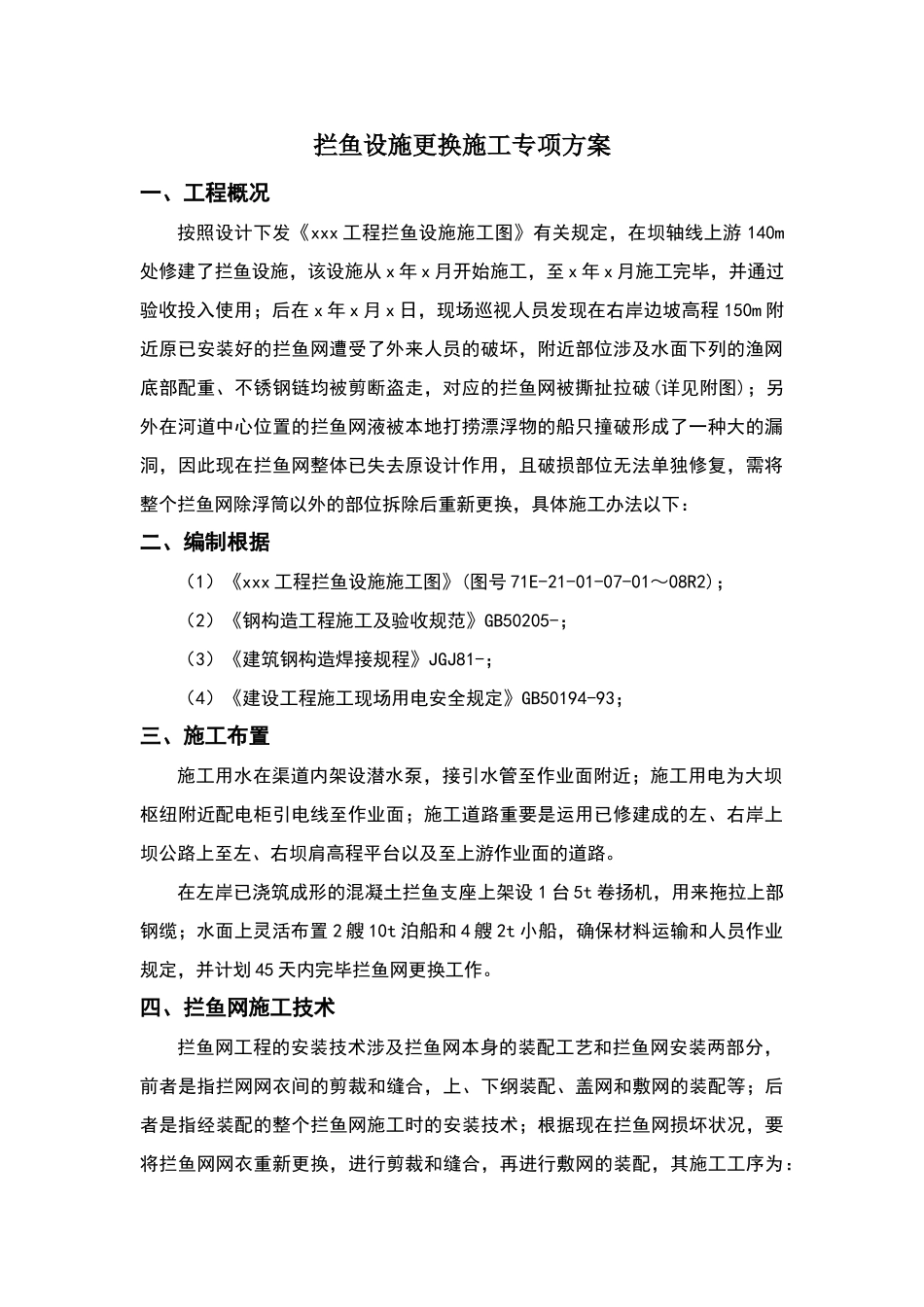

拦鱼设施更换施工专项方案一、工程概况按照设计下发《xxx工程拦鱼设施施工图》有关规定，在坝轴线上游140m处修建了拦鱼设施，该设施从x年x月开始施工，至x年x月施工完毕，并通过验收投入使用；后在x年x月x日，现场巡视人员发现在右岸边坡高程150m附近原已安装好的拦鱼网遭受了外来人员的破坏，附近部位涉及水面下列的渔网底部配重、不锈钢链均被剪断盗走，对应的拦鱼网被撕扯拉破(详见附图)；另外在河道中心位置的拦鱼网液被本地打捞漂浮物的船只撞破形成了一种大的漏洞，因此现在拦鱼网整体已失去原设计作用，且破损部位无法单独修复，需将整个拦鱼网除浮筒以外的部位拆除后重新更换，具体施工办法以下：二、编制根据（1）《xxx工程拦鱼设施施工图》(图号71E-21-01-07-01～08R2)；（2）《钢构造工程施工及验收规范》GB50205-；（3）《建筑钢构造焊接规程》JGJ81-；（4）《建设工程施工现场用电安全规定》GB50194-93；三、施工布置施工用水在渠道内架设潜水泵，接引水管至作业面附近；施工用电为大坝枢纽附近配电柜引电线至作业面；施工道路重要是运用已修建成的左、右岸上坝公路上至左、右坝肩高程平台以及至上游作业面的道路。在左岸已浇筑成形的混凝土拦鱼支座上架设1台5t卷扬机，用来拖拉上部钢缆；水面上灵活布置2艘10t泊船和4艘2t小船，确保材料运输和人员作业规定，并计划45天内完毕拦鱼网更换工作。四、拦鱼网施工技术拦鱼网工程的安装技术涉及拦鱼网本身的装配工艺和拦鱼网安装两部分，前者是指拦网网衣间的剪裁和缝合，上、下纲装配、盖网和敷网的装配等；后者是指经装配的整个拦鱼网施工时的安装技术；根据现在拦鱼网损坏状况，要将拦鱼网网衣重新更换，进行剪裁和缝合，再进行敷网的装配，其施工工序为：清理坡面→拆除原浮筒下列拦鱼网→对拦鱼网进行拆解→拦鱼网重新装配→拦鱼网安装。1、清理坡面、回拉钢缆先对两岸边坡上灌木、水草、树根、乱石等杂物进行清理，由作业人员用镰刀、电锯割除杂草灌木，人工搬运乱石至作业面以外，具体清理范畴为拦鱼网附近30m区域；原已安装的钢缆被水流推向下游靠近大坝整体成弧线状，因此需先用2艘10t船将钢缆向上游拖拉，使钢缆轴线顺直。2、卷扬机安拆（1）卷扬机运输拦鱼设备钢缆安装采用5t卷扬机，由于地锚处道路周边空地已进行绿化，通行空间较为狭窄，运输车辆无法将设备运至地锚施工处。因此只有将卷扬机运到坝顶，用滚杠和木板铺路，以滚动摩擦替代滑动摩擦来挪移卷扬机，滚杠由108架子管制成，3m一根，间距，上下铺设加厚木板，减小滚动时的摩擦力，确保施工安全；钢丝绳选用直径为?19mm，长度200m，穿4*4滑轮组。（2）卷扬机固定卷扬机挪移到带缆地锚旁后，随即制作卷扬机简易地锚，地锚固定坑尺寸为2m*2m*3m，布置于卷扬机两边，将1m**的8根方木捆扎成一束，固定钢丝绳绑扎在方木上放入坑内压实后土方回填。外露钢丝绳绳头长,并使用20tU形卡环固定卷扬机。确保施工过程中卷扬机设备固定牢固，安全运转。（3）卷扬机拆除卷扬机使用完后割除外露钢丝绳绳头长，拆除U形卡环，以铺滚杠和木板的方式将设备返回至坝顶，装车运走。3、拆除原浮筒下列拦鱼网拆除作业分为岸上作业和水面作业，根据现在水位状况，两岸边坡露在水面以上部位的拦鱼网，可由作业人员直接拆除，先将对应浮筒上卡扣松掉，卸出拦鱼网后再拧上卡扣，固定浮筒位置，便于后续更换拦鱼网时再安装；水面部分的拦鱼网需要与岸边拦鱼网断开，再用卷扬机拽住水面拦鱼网一端固定好，避免下沉，然后作业人员乘2t船来到浮筒处逐个拆除浮筒与钢缆的连接，松掉卡扣拽出拦鱼网后，再将浮筒逐个固定在钢缆上，避免下沉。4、拆解原拦鱼网将原被破坏的拦鱼网内配件进行拆除，能够运用的部分重新安装在新的拦鱼网上，破损无法运用的寄存在业主、监理制订位置。5、拦鱼网装配工艺（1）网片的剪裁和缝合拦鱼网由主网衣、盖网和敷网三部分构成。其中主网衣是构成拦鱼网的主体,网目23×23mm，面积约为9300m2。由于网具规模大,考虑到加工和运输的便利,常把它分成若干段网衣分别编结后再加以缝合。缝合严格按照渔具图的规定进行。为了确保拦鱼网的强度,缝合时规定,凡主网衣的缝...
