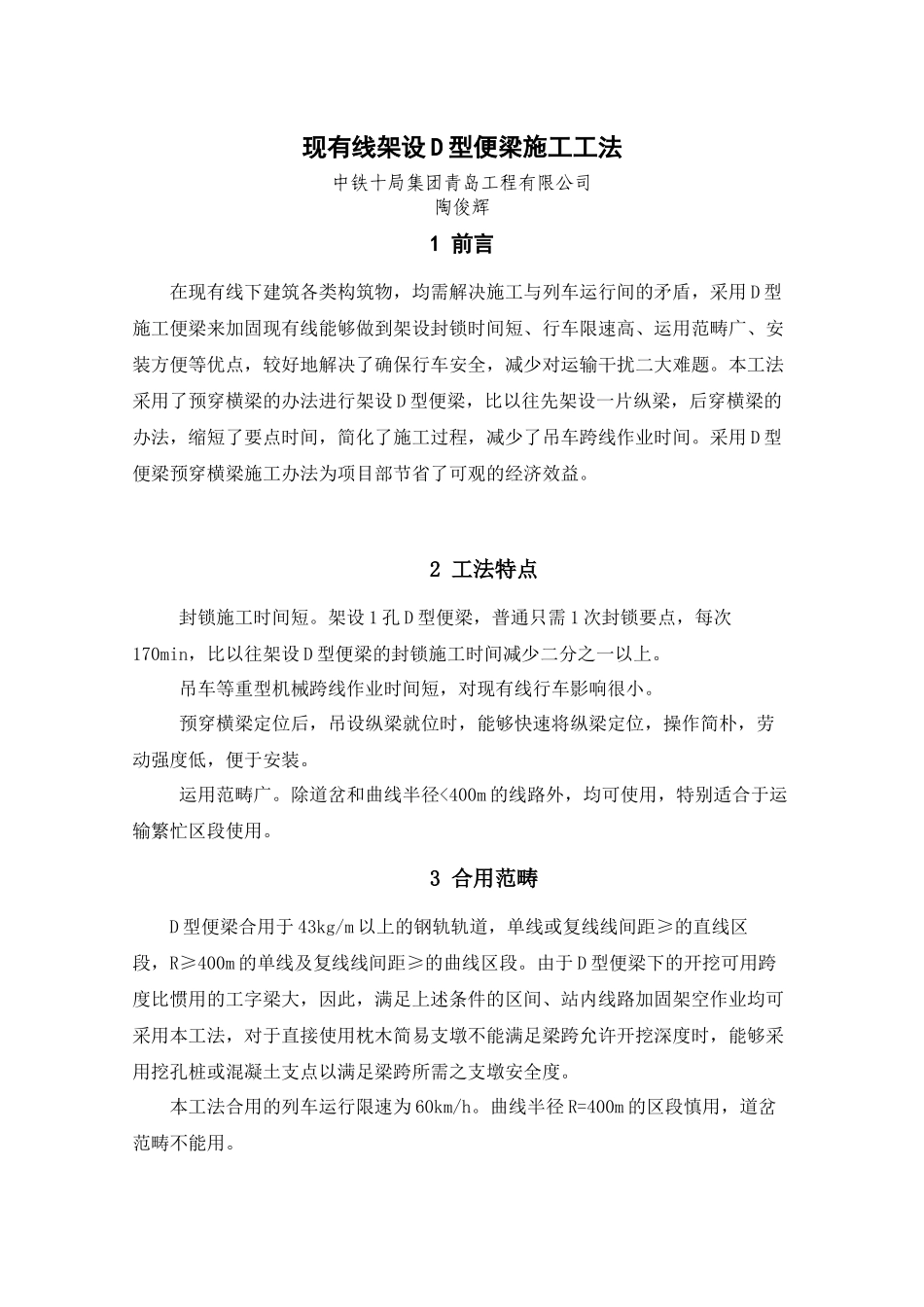

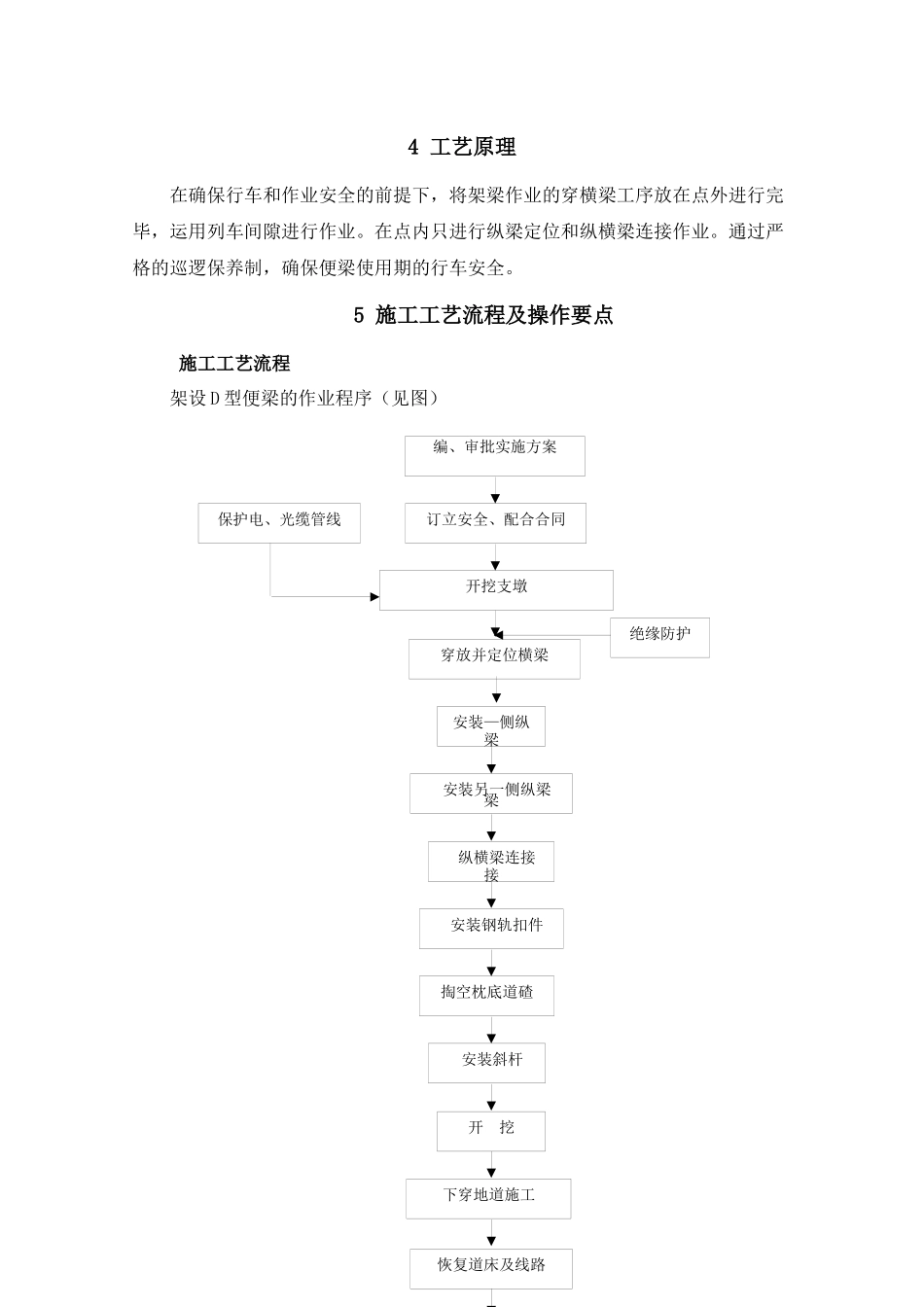

现有线架设D型便梁施工工法集团档案编码：[YTTR-YTPT28-YTNTL98-UYTYNN08]现有线架设D型便梁施工工法中铁十局集团青岛工程有限公司陶俊辉1前言在现有线下建筑各类构筑物，均需解决施工与列车运行间的矛盾，采用D型施工便梁来加固现有线能够做到架设封锁时间短、行车限速高、运用范畴广、安装方便等优点，较好地解决了确保行车安全，减少对运输干扰二大难题。本工法采用了预穿横梁的办法进行架设D型便梁，比以往先架设一片纵梁，后穿横梁的办法，缩短了要点时间，简化了施工过程，减少了吊车跨线作业时间。采用D型便梁预穿横梁施工办法为项目部节省了可观的经济效益。2工法特点封锁施工时间短。架设1孔D型便梁，普通只需1次封锁要点，每次170min，比以往架设D型便梁的封锁施工时间减少二分之一以上。吊车等重型机械跨线作业时间短，对现有线行车影响很小。预穿横梁定位后，吊设纵梁就位时，能够快速将纵梁定位，操作简朴，劳动强度低，便于安装。运用范畴广。除道岔和曲线半径<400m的线路外，均可使用，特别适合于运输繁忙区段使用。3合用范畴D型便梁合用于43kg/m以上的钢轨轨道，单线或复线线间距≥的直线区段，R≥400m的单线及复线线间距≥的曲线区段。由于D型便梁下的开挖可用跨度比惯用的工字梁大，因此，满足上述条件的区间、站内线路加固架空作业均可采用本工法，对于直接使用枕木简易支墩不能满足梁跨允许开挖深度时，能够采用挖孔桩或混凝土支点以满足梁跨所需之支墩安全度。本工法合用的列车运行限速为60km/h。曲线半径R=400m的区段慎用，道岔范畴不能用。编、审批实施方案订立安全、配合合同保护电、光缆管线开挖支墩穿放并定位横梁安装—侧纵梁梁绝缘防护安装另一侧纵梁纵横梁连接接安装钢轨扣件掏空枕底道碴安装斜杆开挖下穿地道施工恢复道床及线路4工艺原理在确保行车和作业安全的前提下，将架梁作业的穿横梁工序放在点外进行完毕，运用列车间隙进行作业。在点内只进行纵梁定位和纵横梁连接作业。通过严格的巡逻保养制，确保便梁使用期的行车安全。5施工工艺流程及操作要点施工工艺流程架设D型便梁的作业程序（见图）图架设D型便梁施工工艺流程图操作要点5.2.1架设准备1.组织实地查看现有线路状况：钢轨长度、轨枕状况、轨道电路和防爬设备等，如属长轨，则应委请工务部门进行应力放散后方可施工；对复线或多线地段，要核算线间距和轨顶标高；查看便梁支墩位置有无管线影响和该处路基稳定状况。2.根据开挖宽度、深度和现场状况，拟定便梁支墩的类型。3.申请施工封锁、限速计划和每月中提报次月的施工计划，办理委请工务、电务部门配合施工的有关事宜。4.拟定便梁进场的最佳卸车地点和日期，贯彻便梁运输方案。5.与工务部门办理好线路划界手续。6.备齐材料、工具、行车安全防护用品。5.2.2施工注意事项（1）D型便梁的纵梁装运应按超长物品货运规则办理。两片纵梁可用连接板连成整体，以增加稳定性。（2）挖设便梁支墩要做到面积足够（满足本次架设时支座地基承载力所需的设计面积），平面位置精确（支墩受力不偏载），标高精确（使底层枕木置于平整稳定的土层上），道床稳定（开挖后的基床能承受动载作用，保持稳定）。普通底层用密铺木枕，上层用4根1m左右短枕，再垫20mm厚钢板一块作简易支座。（3）道床松动后，纵横梁联结应一气呵成。挖设支墩和清出纵梁位置后，只是局部松动道床，且采用了临时支挡方法，此时，道床稳定（在慢行阶段进行）。方正枕木，穿横梁作业开始后，便梁范畴内道床基本都松动了。因此，必须将方正枕木、穿横梁（含装钢轨扣件）、第二片纵梁就位、安装纵梁2根端横梁、联结纵横梁、调节扣件这6个作业程序持续进行，半途不得停止。在条件困难时，也要做到横梁与纵梁隔一根联好一根，未与纵梁联结的横梁也要抄垫结实，方可临时中断作业。（4）巡逻保养要责任分明，日夜不间断。巡逻要注意观察动态下的线路、便梁变化，要查便梁两端的道床变化，查线路方向、水平，查梁上紧固件和绝缘垫片的位置。（5）回填道床质量直接影响拆除便梁后的线路状况。因此，要抓紧尽早回填，要从回填一开始就抓回填质量。（6）在轨道电路区段作业必须采用隔离方法，如使...
