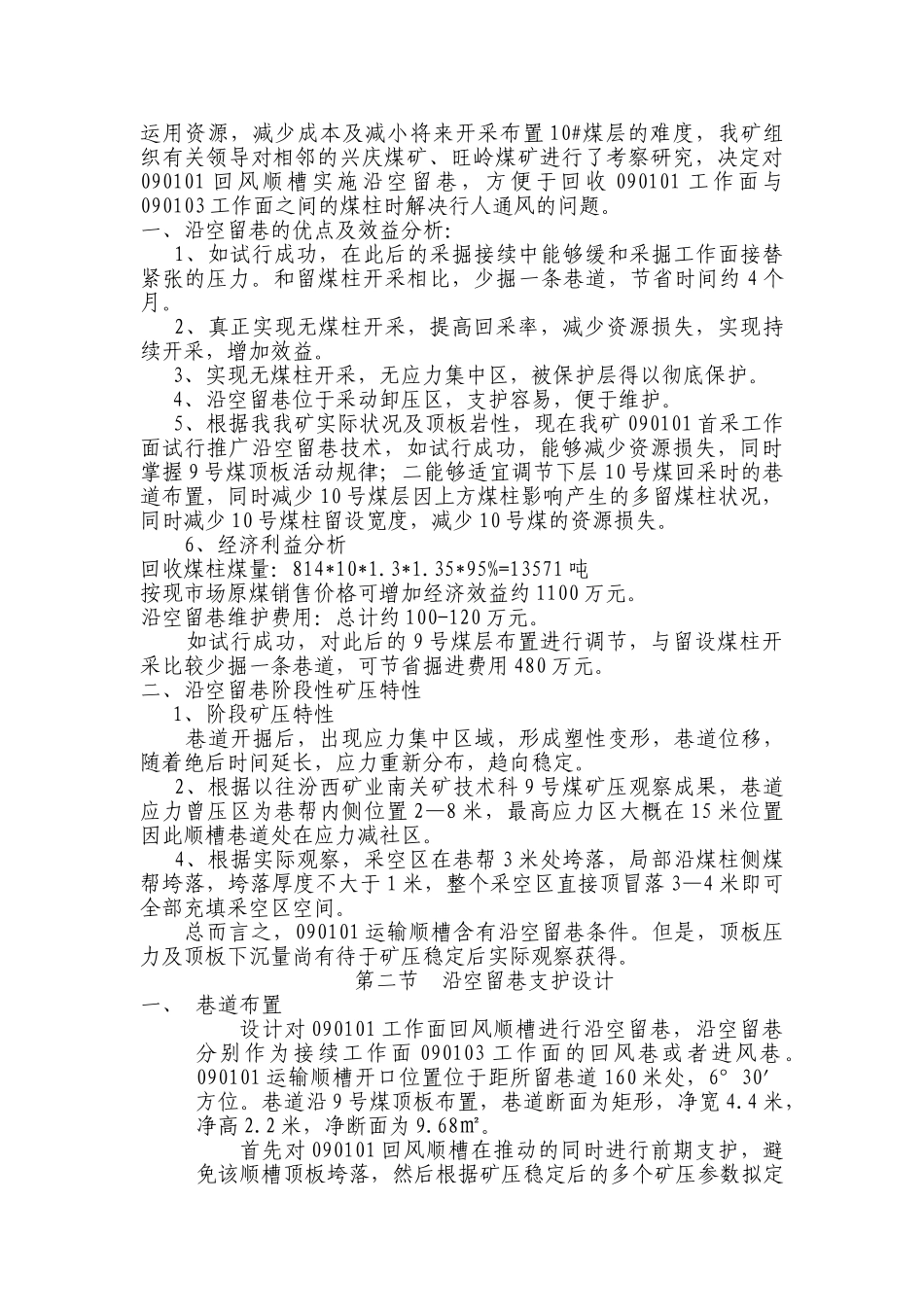

【】山西灵石华瀛天星柏沟煤业有限公司090101回风顺槽沿空留巷设计阐明书设计人：审核：总工程师：时间：柏沟煤业090101回风顺槽沿空留巷设计阐明书无煤柱开采技术是煤矿开采技术的一项重大变革，在矿井的开拓成本、缩减接续时间及提高回采效率上均比原有的留设煤柱开采有较大的优势。为缓和我矿采掘工作面接替紧张的压力，实现无煤柱开采，提高回采率，减少资源损失，提高经济效益，根据我矿实际状况，经集团公司领导与矿有关领导研究决定，为090101回风顺槽进行沿空留巷。第一章沿空留巷巷道基本状况第一节地面相对位置及邻近采区开采状况井上下关系对照表水平、采区560-600一采区工程名称090101工作面回风顺槽地面标高井下标高560-600地面的相对建筑物、小窑及其它巷道位于山西省灵石县英武乡雷家庄村西侧，主副斜井及地面工业广场北侧，工作面范畴内基本为荒山、荒坡。井下相对位置对本巷道的影响井下位置位于一采区回风巷北翼，东部为雷家庄村保安煤柱，西部为准备掘进的090103工作面，北部为本矿矿井保安煤柱。邻近采掘对本巷道的影响本巷道东、西、北部均为实体煤。第二节煤（岩）层赋存状况一、煤层特性表项目单位指标备注煤层厚度m1.3煤层倾角度5-7煤层层理发育程度中档煤层节理发育程度中档自然发怒月4-6绝对瓦斯量M3/min煤尘爆炸指数煤层硬度f二、煤层顶底板状况9号煤层顶板为K2石灰岩，局部为薄层的泥岩伪顶，底板为泥岩或砂质泥岩。现在开采的090101工作面为本矿9号煤层首个回采工作面，使用全部跨落法管理顶板。顶板：为K2石灰岩，岩性坚硬，抗压、抗拉强度大。岩层单向抗压强度32.1-63.2Mpa，平均44.4Mpa，单向抗拉强度1.63-4.56Mpa，平均2.71Mpa，抗剪强度1.73-6.11Mpa，平均4.05Mpa。稳定性好，属稳定-较稳定型顶板。底板：为砂质泥岩，节理裂隙不发育。属不稳定-较稳定型底板。第三节地质构造总体为一轴向近南北方向的向斜构造。第四节水文地质井田范畴内没有大的地表水体。矿区位于交口河上游支沟，井田内发育冲沟，各沟谷基本常年无水，仅在雨季汇聚短暂性洪流，属季节性沟谷河流。第二章沿空留巷专项设计第一节设计目的及根据在煤矿原有的生产体系中，长久以来始终沿用留设煤柱的办法维护。无煤柱护巷技术是煤矿开采技术的一项重大改革，无煤柱护巷支护技术中的沿留空巷技术曾经历了堆砌矸石、密集支柱、木垛、金属棚、高水材料垛式充填等留巷方式的无煤柱护巷的发展过程，积累了贵重的生产技术经验。我矿为资源整合后建设矿井，主副井筒及井下巷道均为新建，原开采的2#、4#煤层均已开采殆尽，090101是我矿在9号煤层布置的首个回采工作面。为了更加合理的运用资源，减少成本及减小将来开采布置10#煤层的难度，我矿组织有关领导对相邻的兴庆煤矿、旺岭煤矿进行了考察研究，决定对090101回风顺槽实施沿空留巷，方便于回收090101工作面与090103工作面之间的煤柱时解决行人通风的问题。一、沿空留巷的优点及效益分析：1、如试行成功，在此后的采掘接续中能够缓和采掘工作面接替紧张的压力。和留煤柱开采相比，少掘一条巷道，节省时间约4个月。2、真正实现无煤柱开采，提高回采率，减少资源损失，实现持续开采，增加效益。3、实现无煤柱开采，无应力集中区，被保护层得以彻底保护。4、沿空留巷位于采动卸压区，支护容易，便于维护。5、根据我我矿实际状况及顶板岩性，现在我矿090101首采工作面试行推广沿空留巷技术，如试行成功，能够减少资源损失，同时掌握9号煤顶板活动规律；二能够适宜调节下层10号煤回采时的巷道布置，同时减少10号煤层因上方煤柱影响产生的多留煤柱状况，同时减少10号煤柱留设宽度，减少10号煤的资源损失。6、经济利益分析回收煤柱煤量：814*10*1.3*1.35*95%=13571吨按现市场原煤销售价格可增加经济效益约1100万元。沿空留巷维护费用：总计约100-120万元。如试行成功，对此后的9号煤层布置进行调节，与留设煤柱开采比较少掘一条巷道，可节省掘进费用480万元。二、沿空留巷阶段性矿压特性1、阶段矿压特性巷道开掘后，出现应力集中区域，形成塑性变形，巷道位移，随着绝后时间延长，应力重新分布，趋向稳定。2、根据以往汾西矿业南关矿技术科9...
