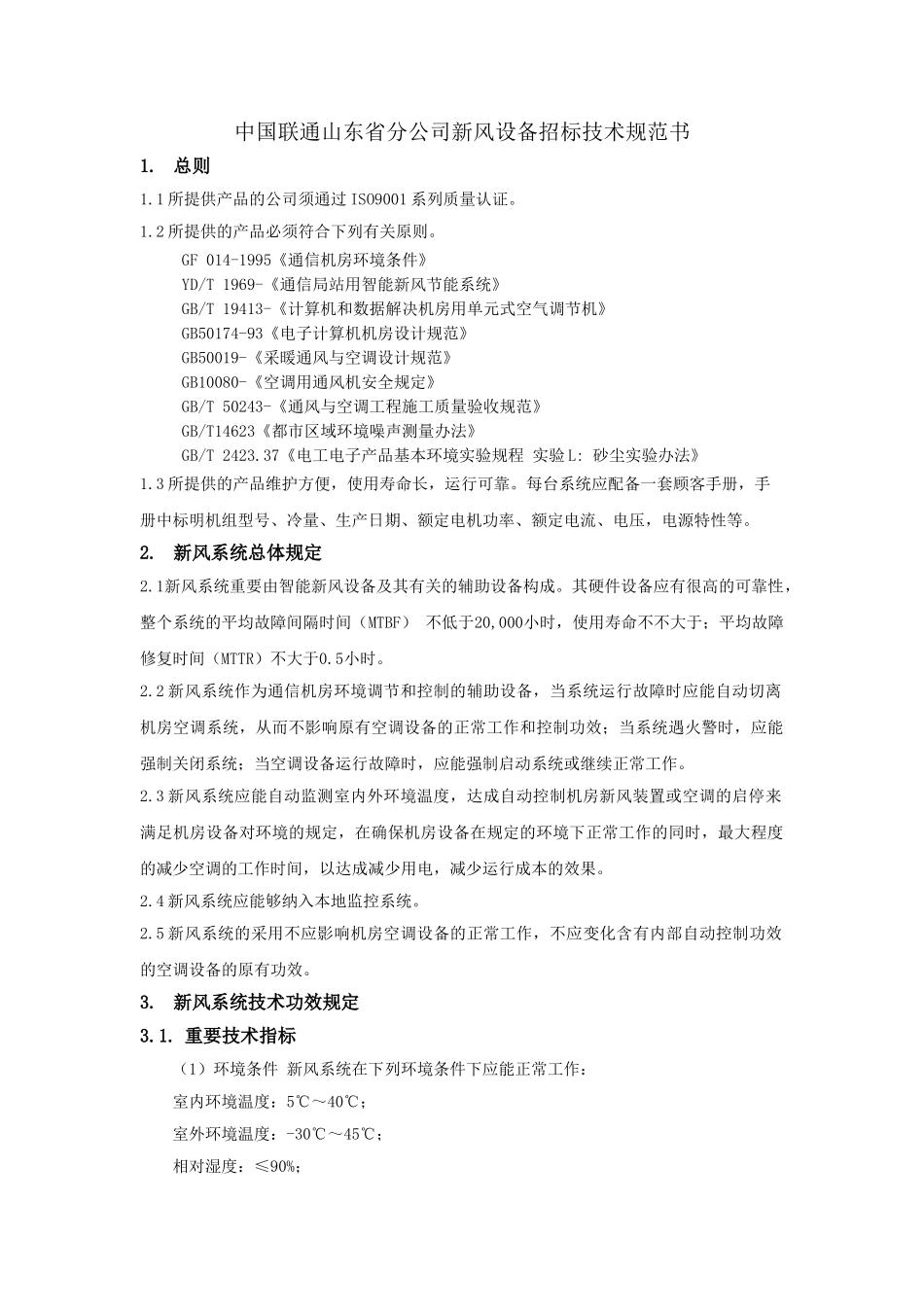

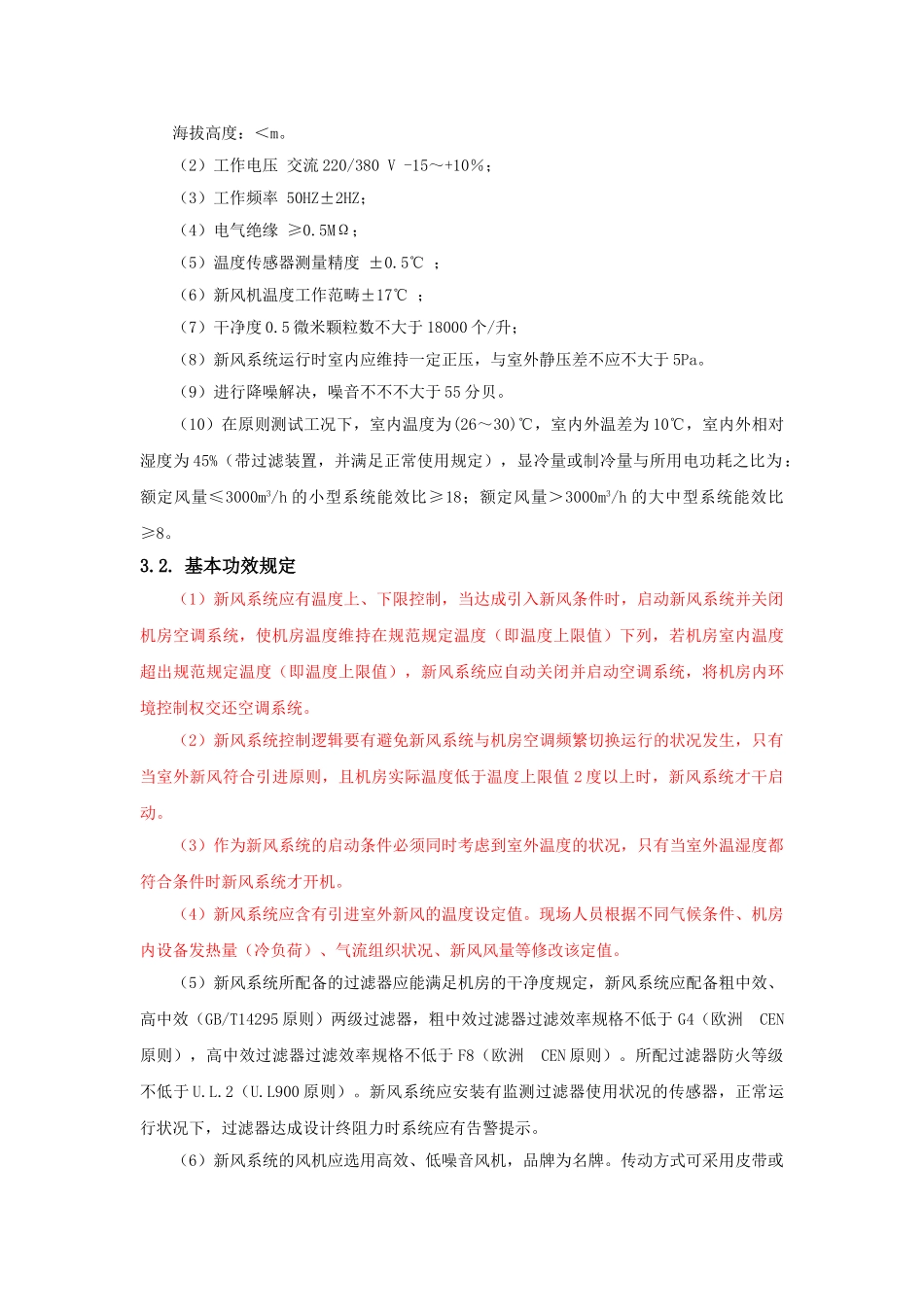

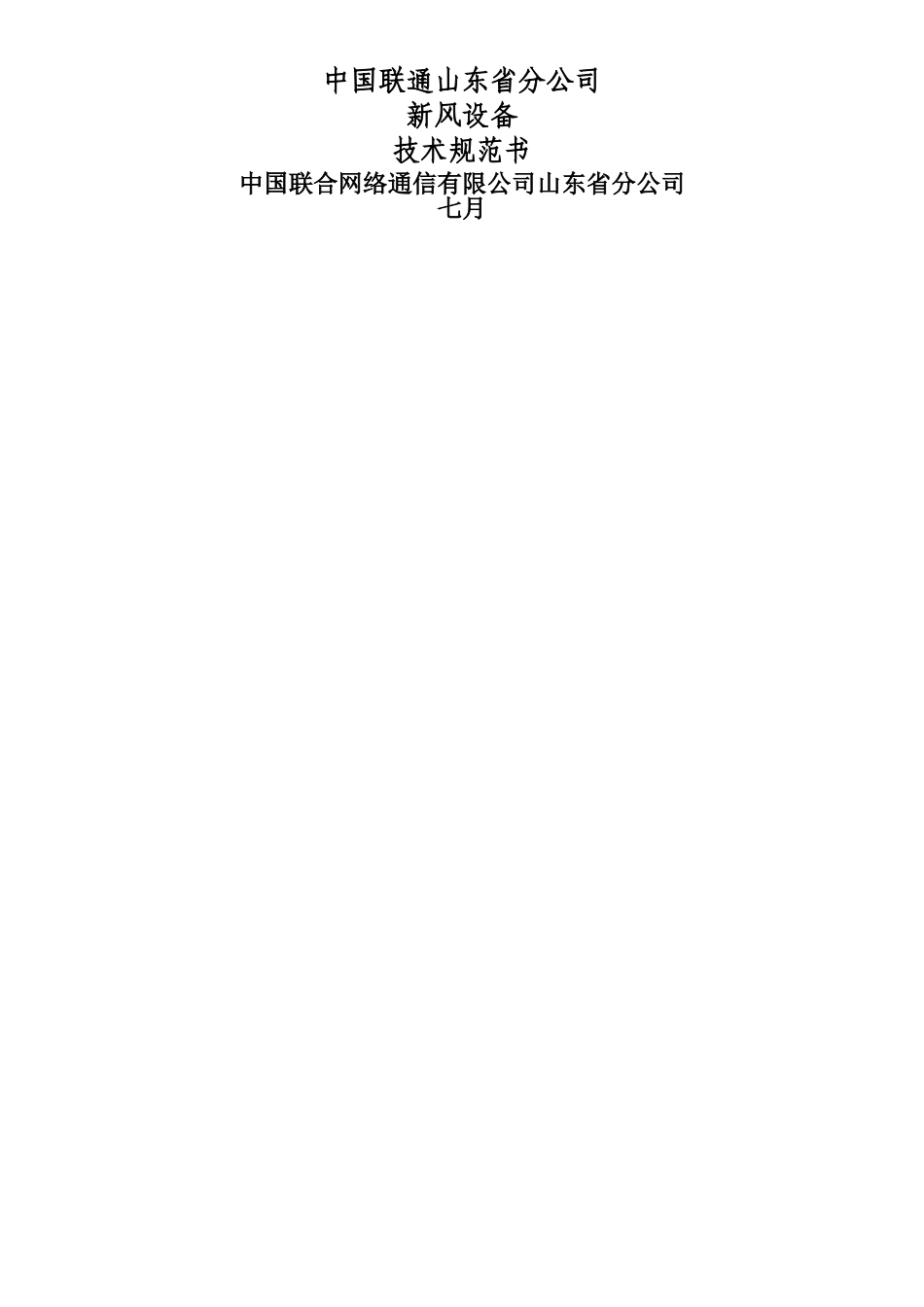

中国联通山东省分公司新风设备技术规范书中国联合网络通信有限公司山东省分公司七月中国联通山东省分公司新风设备招标技术规范书1.总则1.1所提供产品的公司须通过ISO9001系列质量认证。1.2所提供的产品必须符合下列有关原则。GF014-1995《通信机房环境条件》YD/T1969-《通信局站用智能新风节能系统》GB/T19413-《计算机和数据解决机房用单元式空气调节机》GB50174-93《电子计算机机房设计规范》GB50019-《采暖通风与空调设计规范》GB10080-《空调用通风机安全规定》GB/T50243-《通风与空调工程施工质量验收规范》GB/T14623《都市区域环境噪声测量办法》GB/T2423.37《电工电子产品基本环境实验规程实验L:砂尘实验办法》1.3所提供的产品维护方便，使用寿命长，运行可靠。每台系统应配备一套顾客手册，手册中标明机组型号、冷量、生产日期、额定电机功率、额定电流、电压，电源特性等。2.新风系统总体规定2.1新风系统重要由智能新风设备及其有关的辅助设备构成。其硬件设备应有很高的可靠性，整个系统的平均故障间隔时间（MTBF）不低于20,000小时，使用寿命不不大于；平均故障修复时间（MTTR）不大于0.5小时。2.2新风系统作为通信机房环境调节和控制的辅助设备，当系统运行故障时应能自动切离机房空调系统，从而不影响原有空调设备的正常工作和控制功效；当系统遇火警时，应能强制关闭系统；当空调设备运行故障时，应能强制启动系统或继续正常工作。2.3新风系统应能自动监测室内外环境温度，达成自动控制机房新风装置或空调的启停来满足机房设备对环境的规定，在确保机房设备在规定的环境下正常工作的同时，最大程度的减少空调的工作时间，以达成减少用电，减少运行成本的效果。2.4新风系统应能够纳入本地监控系统。2.5新风系统的采用不应影响机房空调设备的正常工作，不应变化含有内部自动控制功效的空调设备的原有功效。3.新风系统技术功效规定3.1.重要技术指标（1）环境条件新风系统在下列环境条件下应能正常工作：室内环境温度：5℃～40℃；室外环境温度：-30℃～45℃；相对湿度：≤90%；海拔高度：＜m。（2）工作电压交流220/380V-15～+10％；（3）工作频率50HZ±2HZ；（4）电气绝缘≥0.5MΩ；（5）温度传感器测量精度±0.5℃；（6）新风机温度工作范畴±17℃；（7）干净度0.5微米颗粒数不大于18000个/升；（8）新风系统运行时室内应维持一定正压，与室外静压差不应不大于5Pa。（9）进行降噪解决，噪音不不不大于55分贝。（10）在原则测试工况下，室内温度为(26～30)℃，室内外温差为10℃，室内外相对湿度为45%（带过滤装置，并满足正常使用规定），显冷量或制冷量与所用电功耗之比为：额定风量≤3000m3/h的小型系统能效比≥18；额定风量＞3000m3/h的大中型系统能效比≥8。3.2.基本功效规定（1）新风系统应有温度上、下限控制，当达成引入新风条件时，启动新风系统并关闭机房空调系统，使机房温度维持在规范规定温度（即温度上限值）下列，若机房室内温度超出规范规定温度（即温度上限值），新风系统应自动关闭并启动空调系统，将机房内环境控制权交还空调系统。（2）新风系统控制逻辑要有避免新风系统与机房空调频繁切换运行的状况发生，只有当室外新风符合引进原则，且机房实际温度低于温度上限值2度以上时，新风系统才干启动。（3）作为新风系统的启动条件必须同时考虑到室外温度的状况，只有当室外温湿度都符合条件时新风系统才开机。（4）新风系统应含有引进室外新风的温度设定值。现场人员根据不同气候条件、机房内设备发热量（冷负荷）、气流组织状况、新风风量等修改该定值。（5）新风系统所配备的过滤器应能满足机房的干净度规定，新风系统应配备粗中效、高中效（GB/T14295原则）两级过滤器，粗中效过滤器过滤效率规格不低于G4（欧洲CEN原则），高中效过滤器过滤效率规格不低于F8（欧洲CEN原则）。所配过滤器防火等级不低于U.L.2（U.L900原则）。新风系统应安装有监测过滤器使用状况的传感器，正常运行状况下，过滤器达成设计终阻力时系统应有告警提示。（6）新风系统的风机应选用高效、低噪音风机，品牌为名牌。传动方式可采用皮带或联轴器，风机的皮带、轴承、联轴器...
