2025年现浇结构钢筋的工程施工方案设计VIP免费

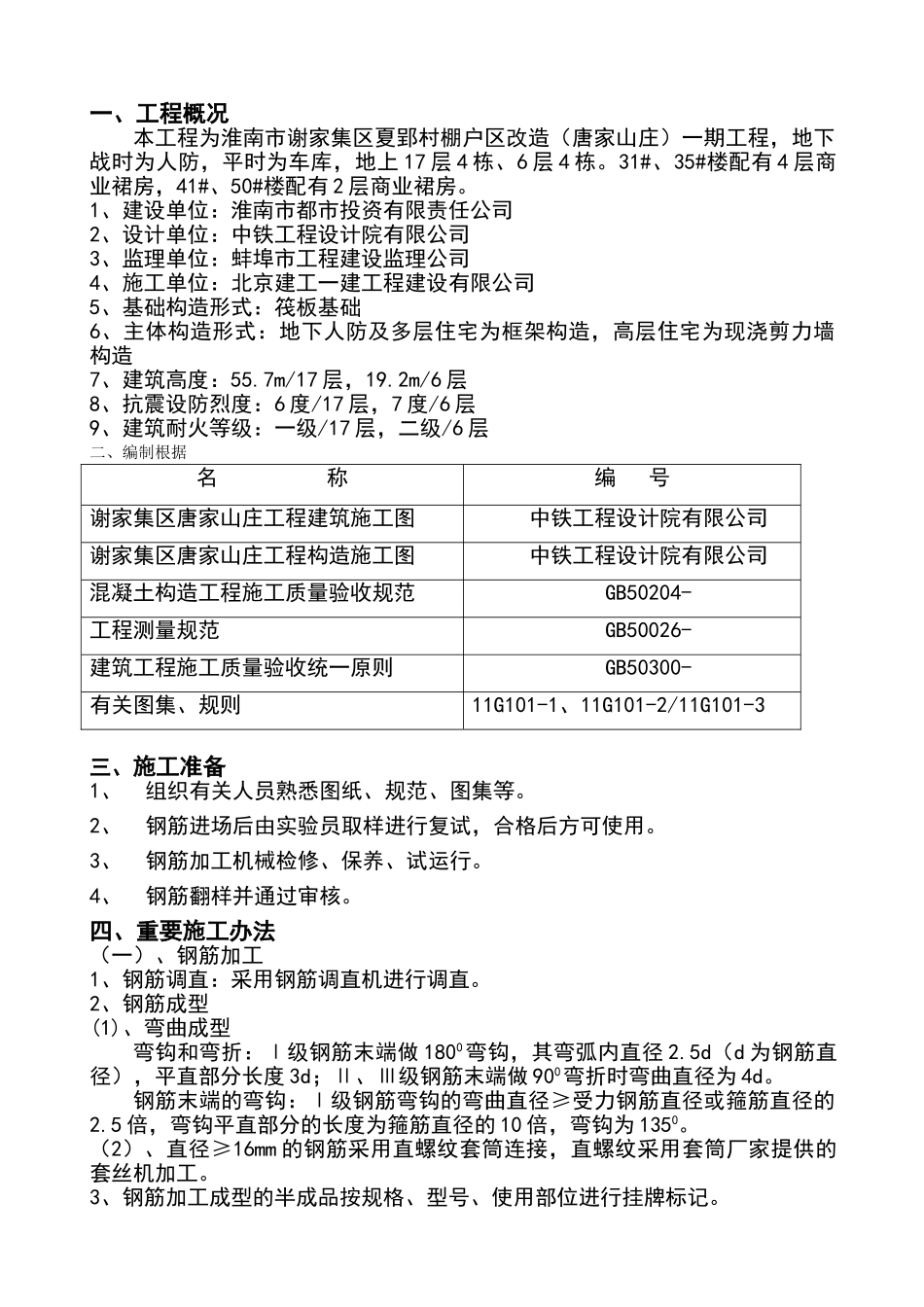

一、工程概况本工程为淮南市谢家集区夏郢村棚户区改造（唐家山庄）一期工程，地下战时为人防，平时为车库，地上17层4栋、6层4栋。31#、35#楼配有4层商业裙房，41#、50#楼配有2层商业裙房。1、建设单位：淮南市都市投资有限责任公司2、设计单位：中铁工程设计院有限公司3、监理单位：蚌埠市工程建设监理公司4、施工单位：北京建工一建工程建设有限公司5、基础构造形式：筏板基础6、主体构造形式：地下人防及多层住宅为框架构造，高层住宅为现浇剪力墙构造7、建筑高度：55.7m/17层，19.2m/6层8、抗震设防烈度：6度/17层，7度/6层9、建筑耐火等级：一级/17层，二级/6层二、编制根据名称编号谢家集区唐家山庄工程建筑施工图中铁工程设计院有限公司谢家集区唐家山庄工程构造施工图中铁工程设计院有限公司混凝土构造工程施工质量验收规范GB50204-工程测量规范GB50026-建筑工程施工质量验收统一原则GB50300-有关图集、规则11G101-1、11G101-2/11G101-3三、施工准备1、组织有关人员熟悉图纸、规范、图集等。2、钢筋进场后由实验员取样进行复试，合格后方可使用。3、钢筋加工机械检修、保养、试运行。4、钢筋翻样并通过审核。四、重要施工办法（一）、钢筋加工1、钢筋调直：采用钢筋调直机进行调直。2、钢筋成型(1)、弯曲成型弯钩和弯折：Ⅰ级钢筋末端做1800弯钩，其弯弧内直径2.5d（d为钢筋直径），平直部分长度3d；Ⅱ、Ⅲ级钢筋末端做900弯折时弯曲直径为4d。钢筋末端的弯钩：Ⅰ级钢筋弯钩的弯曲直径≥受力钢筋直径或箍筋直径的2.5倍，弯钩平直部分的长度为箍筋直径的10倍，弯钩为1350。（2）、直径≥16mm的钢筋采用直螺纹套筒连接，直螺纹采用套筒厂家提供的套丝机加工。3、钢筋加工成型的半成品按规格、型号、使用部位进行挂牌标记。（二）、钢筋安装1、底板钢筋安装（1）、在垫层上画出钢筋位置线。（2）、摆放底层钢筋的下层钢筋，用扳手将套筒与钢筋连接，需将套筒拧紧外露1~2丝扣。（3）、摆放底层钢筋的上层钢筋并用套筒连接。（4）、绑扎全部钢筋交叉点。（5）、按图纸规定的保护层厚度支垫保护层。（6）、按照图纸安装框架柱钢筋，需与底板钢筋绑扎牢固。（7）、安装马蹬钢筋，马蹬钢筋需落在底层钢筋上。（8）、摆放底板上层钢筋的下排钢筋并采用套筒连接。（9）、摆放底板上层钢筋的上排钢筋并采用套筒连接。（10）、绑扎全部钢筋交叉点。（11）、插墙体钢筋。2、框架柱钢筋安装工艺流程：套柱箍筋→套筒连接柱纵向钢筋→画箍筋间距位置→绑扎箍筋（1）、按照图纸规定间距，计算好每根柱箍筋数量，先将箍筋套在下层伸出的钢筋上，然后套筒连接纵向钢筋。（2）、纵向钢筋的接头位置应按规定长度互相错开。（3）、绑扎柱箍筋在立好的柱纵向钢筋上，画出箍筋间距，然后将已套好的箍筋向上移动，由上往下采用缠扣绑扎。箍筋与主筋要垂直，箍筋转角与主筋交点均要绑扎。箍筋开口沿竖筋交错布置绑扎。柱上下两端箍筋应按规定加密，拉筋应钩住箍筋。柱筋保护层：垫块绑在竖筋外皮上，间距不不不大于1m。3、梁钢筋绑扎工艺流程：画主、次梁箍筋间距→放主、次梁箍筋→穿主梁底层钢筋并与箍筋固定→穿次梁底层钢筋并与箍筋固定→穿主梁上层钢筋并按间距与箍筋绑扎→绑扎主梁底层纵向钢筋→穿次梁上层纵向钢筋→按箍筋间距绑扎（1）、在模板上画出主、次梁箍筋间距并摆放箍筋。（2）、穿梁的上下层纵向受力钢筋，先绑上部纵向钢筋，后绑下部纵向钢筋。（3）、绑扎箍筋：绑扎梁上部纵向钢筋的箍筋宜采用套扣，箍筋开口在梁中应交错绑扎。（4）、梁第一根箍筋距柱边沿50mm。（5）、梁端与柱交接处按规定箍筋加密。（6）、在主、次梁钢筋下支垫保护层垫块。（7）、受力筋为双排时，在两层钢筋间用短钢筋支垫。（8）、梁筋接头：采用套筒连接。4、板钢筋绑扎工艺流程：清理模板→模板上画钢筋位置线→绑扎板下受力筋→绑扎负弯矩钢筋（1）、清理模板上的锯末、碎木等杂物。（2）、在模板上画出双向钢筋间距，先摆放短向钢筋，然后摆放垂直方向钢筋。（3）、绑扎全部钢筋交叉点。预留洞、预埋件、预埋管同时配合进行。（4）、摆放并绑扎负弯矩筋与分布筋全部交叉点。（5）、垫块支垫受力筋保护...
