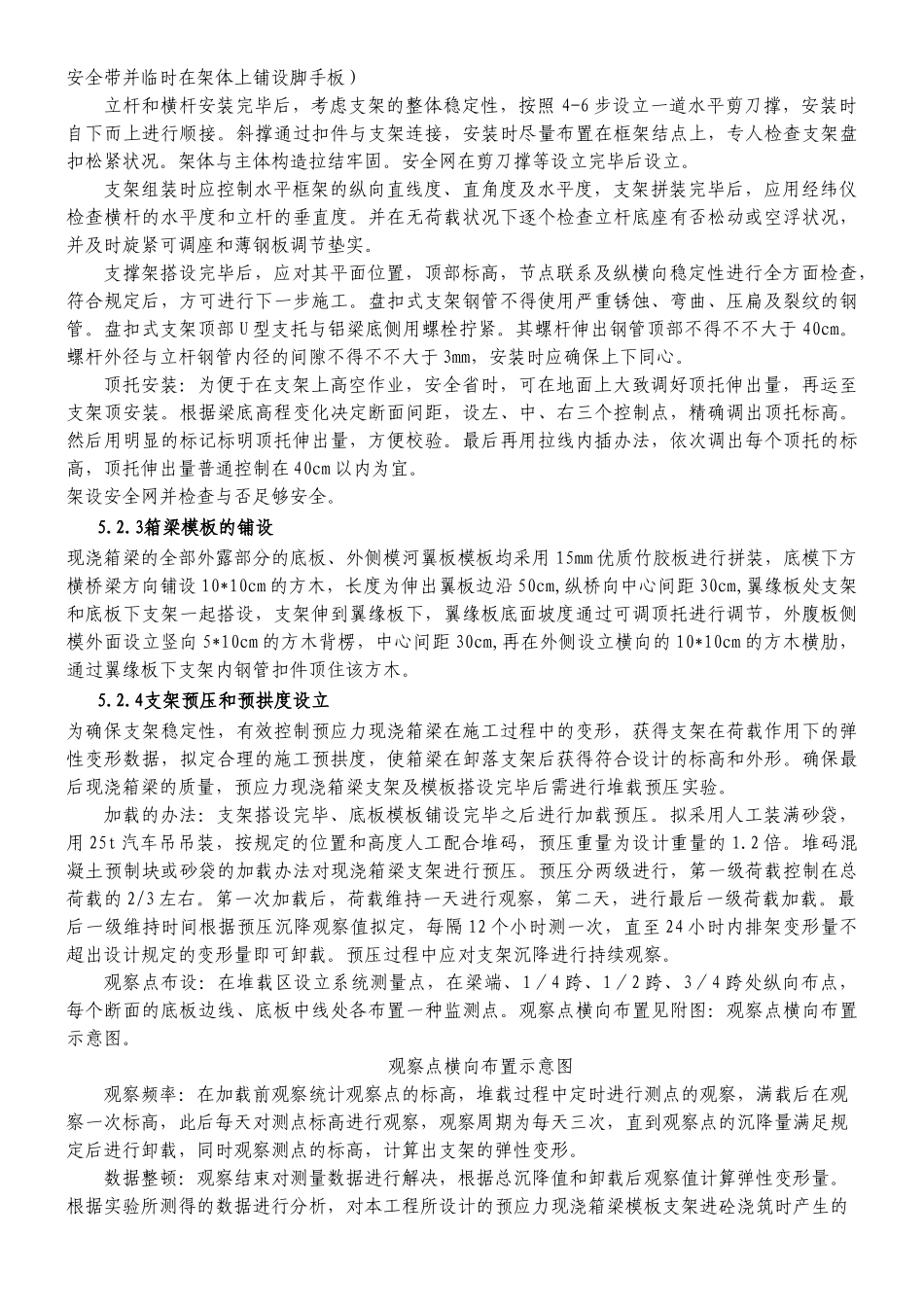

现浇箱梁承插式盘扣支架施工工法杨兴斗俸祝冯德刚中交三公局桥梁隧道工程有限公司1、前言随着国家重大经济决策的制订,各省市基础设计建设进程对应快速的发展,人民的生活水平层次递进,互联网络和交通运输已经进一步民众,这需要更加发达的交通网络和互联互通的经济命脉,高速公路和城乡化建设的进程极速扩展,需新建大量的公路、铁路、市政立交桥。而在日渐复杂的交通网络中集中围绕并且互相上跨或下穿公路、铁路、市政设施的现浇箱梁立交桥的应用十分的广泛。陕西黄延高速扩能工程龙头河立交枢纽EK0+969.369匝道桥上跨黄延高速,采用4*20m四跨现浇箱梁构造。本桥根据现场交通的布控和施工通车的需要采用盘扣支架设计。编制了施工专项和安全应急预案,并经有关专家评审通过。完毕的箱梁各截面尺寸和标高与设计吻合,各项指标均符合设计及规范规定,有效的杜绝了安全和交通事故的发生,确保了工程质量及施工工期。本工法在总结现浇箱梁盘扣支架成功经验的基础上,并通过广泛的调查研究,认真总结实践经验,结合多个截面现浇箱梁的普通特点,充足考虑多个地质条件,本着安全、经济、合理的原则进行编制,对类似的现浇箱梁施工含有参考借鉴意义。2、工法特点2.1功效高构造简朴、拆装简便、快速,完全避免了螺栓作业和零碎扣件的丢损,接头拼装拆速度比普通碗扣式脚手架快5倍以上,拼拆使用人力较少,工人用一把铁锤即可完毕全部作业即可完毕作业、省时省力,如图2.2多功效、通用性强由于盘扣钢管支架组拆方便,整体稳定性好,变形小的特点,可根据现场的施工规定,能够构成不同的组架尺寸、形状和承载能力的单、双排脚手架,支撑架,支撑柱等多个功效的施工装备。?2.3承载力大、安全可靠接头设计时考虑到自重力的作用,使接头含有可靠的双向自锁能力,作用于横杆上的荷载通过盘扣传递给立杆,盘扣含有很强的抗剪能力。?立杆连接是同轴心承插,节点在框架平面内,接头含有抗弯、抗剪、抗扭力学性能,构造稳定,承载力大,同等力。2.4便于管理维修少、装卸快捷、运输方便、易寄存,横杆可提前拆下周转,省材省时。2.5盘扣式脚手架使用寿命比普通脚手架高诸多,普通能够用以上,由于抛弃了螺栓连接。构件经碰耐磕.就算锈蚀不影响拼拆使用。3、合用范畴本工法合用于荷载重、中高墩、地基解决深度较浅的现浇箱梁施工,特别是地势地貌起伏比较大的较特殊施工工艺规定。4、工艺原理本工法工艺原理根据梁体的荷载分布规律的基础上,分析通过木模板将全部荷载传递到大方木(主梁),由主梁传递到立杆,最后,通过垫木、混凝土垫层传递给地基。同时,对地基、支架、模板及模架系统进行稳定验算,对支架构造进行合理的布置。在支架和模板就位后进行超重预压,精确测定盘扣支架的弹性变形,通过调节消除非弹性变形后,进行梁体混凝土浇筑,待梁体张拉后完毕脱模及拆架的过程。5、施工工艺流程及操作特点5.1施工工艺流程地基解决施工测量放样安装底座、调节水平安装立杆、水平杆、斜杆支架搭设高程调节安装模板支架超重预压支架调节、检查验收浇筑梁体混凝土、张拉支架拆除5.2施工办法5.2.1地基解决转体承台分上承台和下承台两部分,由于EK0+969.369匝道桥现浇箱梁多次跨越黄土U型冲沟,需要对冲沟坡体进行地基解决,开挖台阶。5.2.1.1支架施工地基承载力规定不不大于77.93KN/m2,即承载力不不大于77.93Kpa,箱梁支架施工场地根据高程修整台阶式平台,并且在平台上换填10cm砂砾,再浇筑10cm的C20混凝土进行硬化解决,地基承载力可达成300Kpa,地基解决时从中间向两侧做1%的横坡,便于排水。5.2.1.2限如地基承载力不不大于100KN/m2,平整后可直接进行调平层施工,如地基表层已硬化、封水解决,可直接搭设支架。调平层横坡不不大于1.5%,承压区域两侧可视地貌状况增设排水沟,避免积水浸泡,造成地表失稳。图5.2.1地基解决5.2.2支架搭设搭设支架全部采用φ48.3mm,管壁厚为2.5mm的钢管,钢管壁厚是确保构造承载力的重要条件,其质量符合现行国标《建筑施工盘扣式钢管脚手架安全技术规范》JGJ166-的规定。横桥向主龙骨采用200C型钢,横桥方向以3m+3m+3m+3m+3m组合形式布置,次龙骨采用L-150型铝梁纵桥向...
