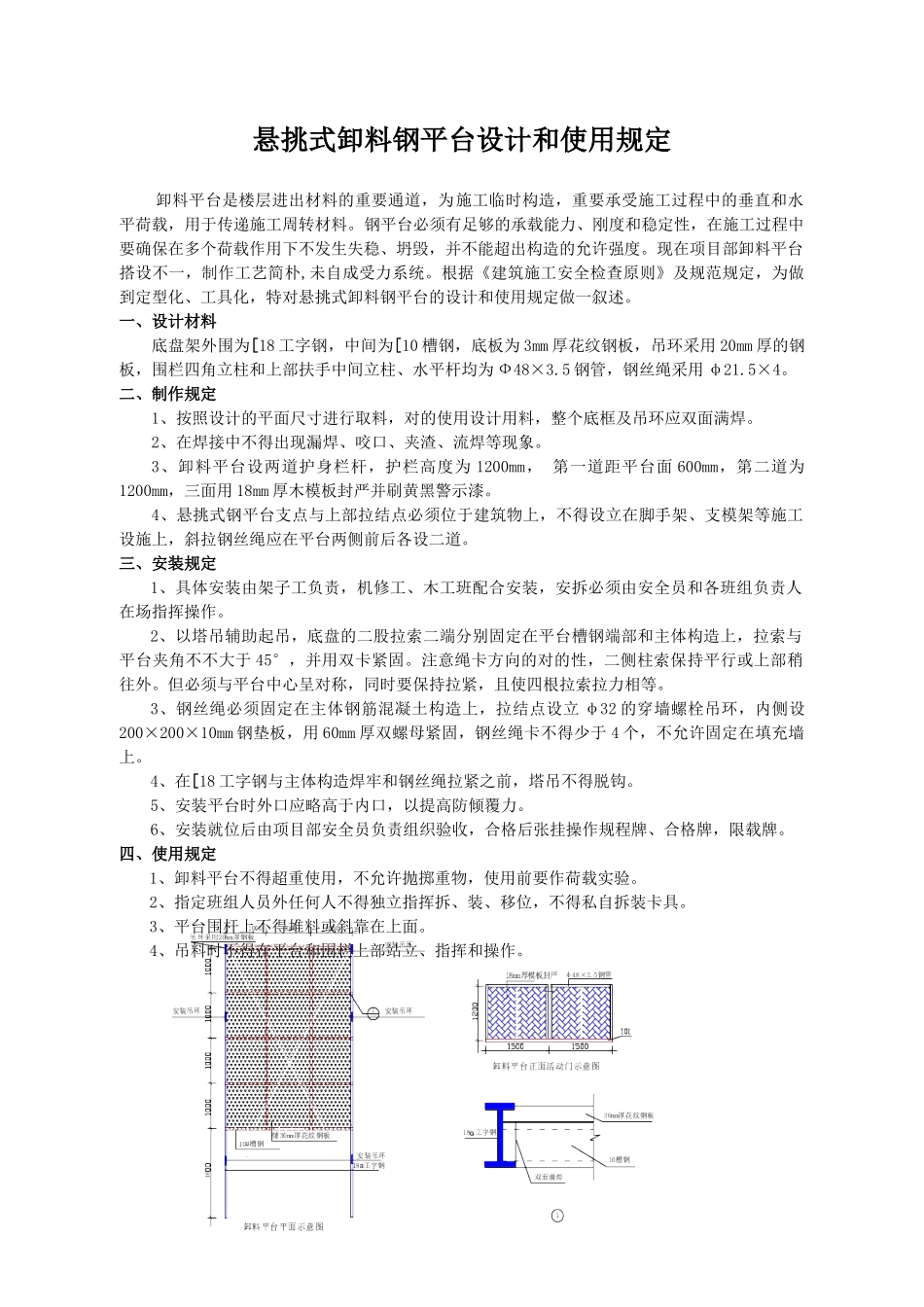

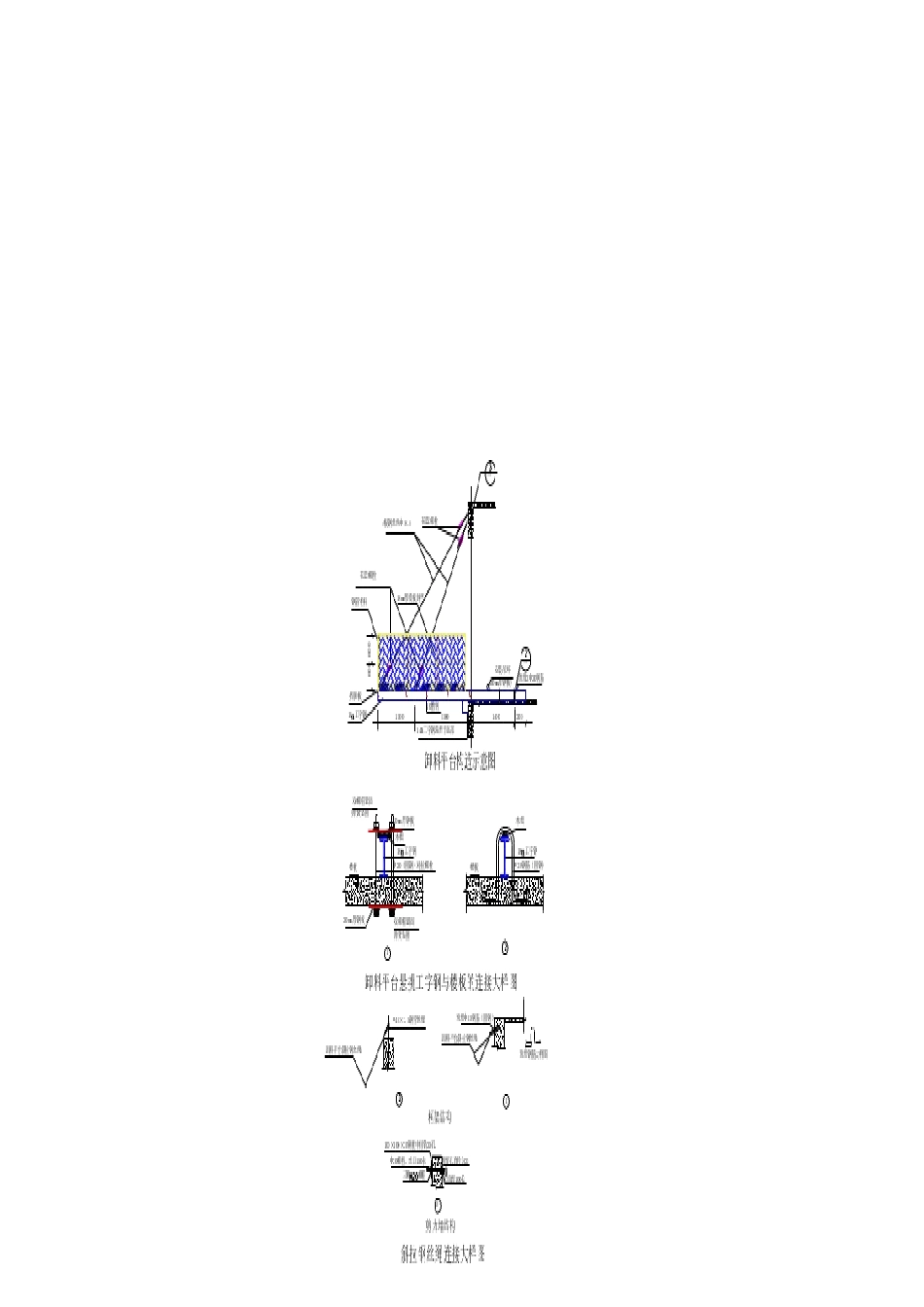

悬挑式卸料钢平台设计和使用规定卸料平台是楼层进出材料的重要通道,为施工临时构造,重要承受施工过程中的垂直和水平荷载,用于传递施工周转材料。钢平台必须有足够的承载能力、刚度和稳定性,在施工过程中要确保在多个荷载作用下不发生失稳、坍毁,并不能超出构造的允许强度。现在项目部卸料平台搭设不一,制作工艺简朴,未自成受力系统。根据《建筑施工安全检查原则》及规范规定,为做到定型化、工具化,特对悬挑式卸料钢平台的设计和使用规定做一叙述。一、设计材料底盘架外围为[18工字钢,中间为[10槽钢,底板为3mm厚花纹钢板,吊环采用20mm厚的钢板,围栏四角立柱和上部扶手中间立柱、水平杆均为Ф48×3.5钢管,钢丝绳采用φ21.5×4。二、制作规定1、按照设计的平面尺寸进行取料,对的使用设计用料,整个底框及吊环应双面满焊。2、在焊接中不得出现漏焊、咬口、夹渣、流焊等现象。3、卸料平台设两道护身栏杆,护栏高度为1200mm,第一道距平台面600mm,第二道为1200mm,三面用18mm厚木模板封严并刷黄黑警示漆。4、悬挑式钢平台支点与上部拉结点必须位于建筑物上,不得设立在脚手架、支模架等施工设施上,斜拉钢丝绳应在平台两侧前后各设二道。三、安装规定1、具体安装由架子工负责,机修工、木工班配合安装,安拆必须由安全员和各班组负责人在场指挥操作。2、以塔吊辅助起吊,底盘的二股拉索二端分别固定在平台槽钢端部和主体构造上,拉索与平台夹角不不大于45°,并用双卡紧固。注意绳卡方向的对的性,二侧柱索保持平行或上部稍往外。但必须与平台中心呈对称,同时要保持拉紧,且使四根拉索拉力相等。3、钢丝绳必须固定在主体钢筋混凝土构造上,拉结点设立φ32的穿墙螺栓吊环,内侧设200×200×10mm钢垫板,用60mm厚双螺母紧固,钢丝绳卡不得少于4个,不允许固定在填充墙上。4、在[18工字钢与主体构造焊牢和钢丝绳拉紧之前,塔吊不得脱钩。5、安装平台时外口应略高于内口,以提高防倾覆力。6、安装就位后由项目部安全员负责组织验收,合格后张挂操作规程牌、合格牌,限载牌。四、使用规定1、卸料平台不得超重使用,不允许抛掷重物,使用前要作荷载实验。2、指定班组人员外任何人不得独立指挥拆、装、移位,不得私自拆装卡具。3、平台围杆上不得堆料或斜靠在上面。4、吊料时不得在平台和围栏上部站立、指挥和操作。
