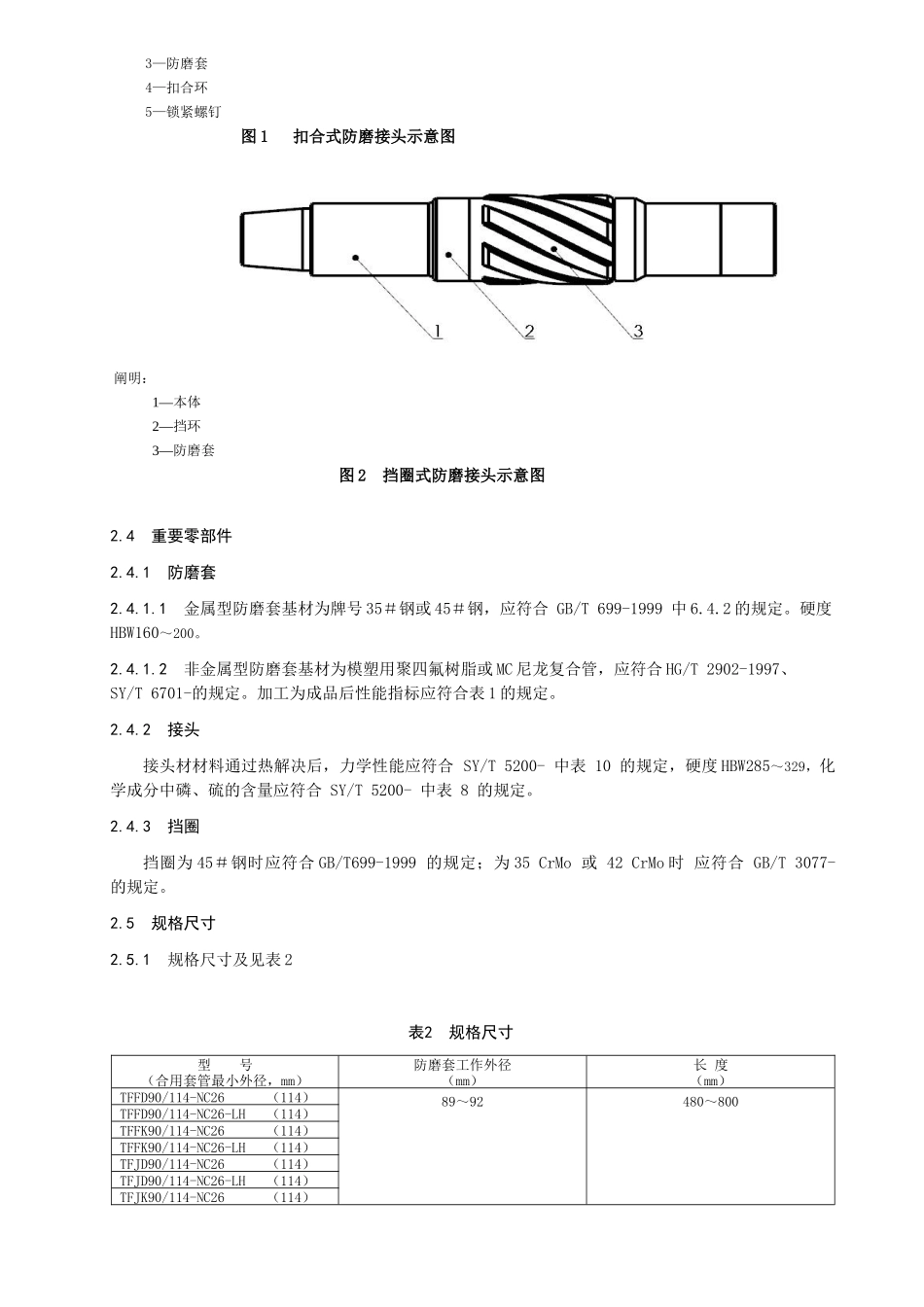

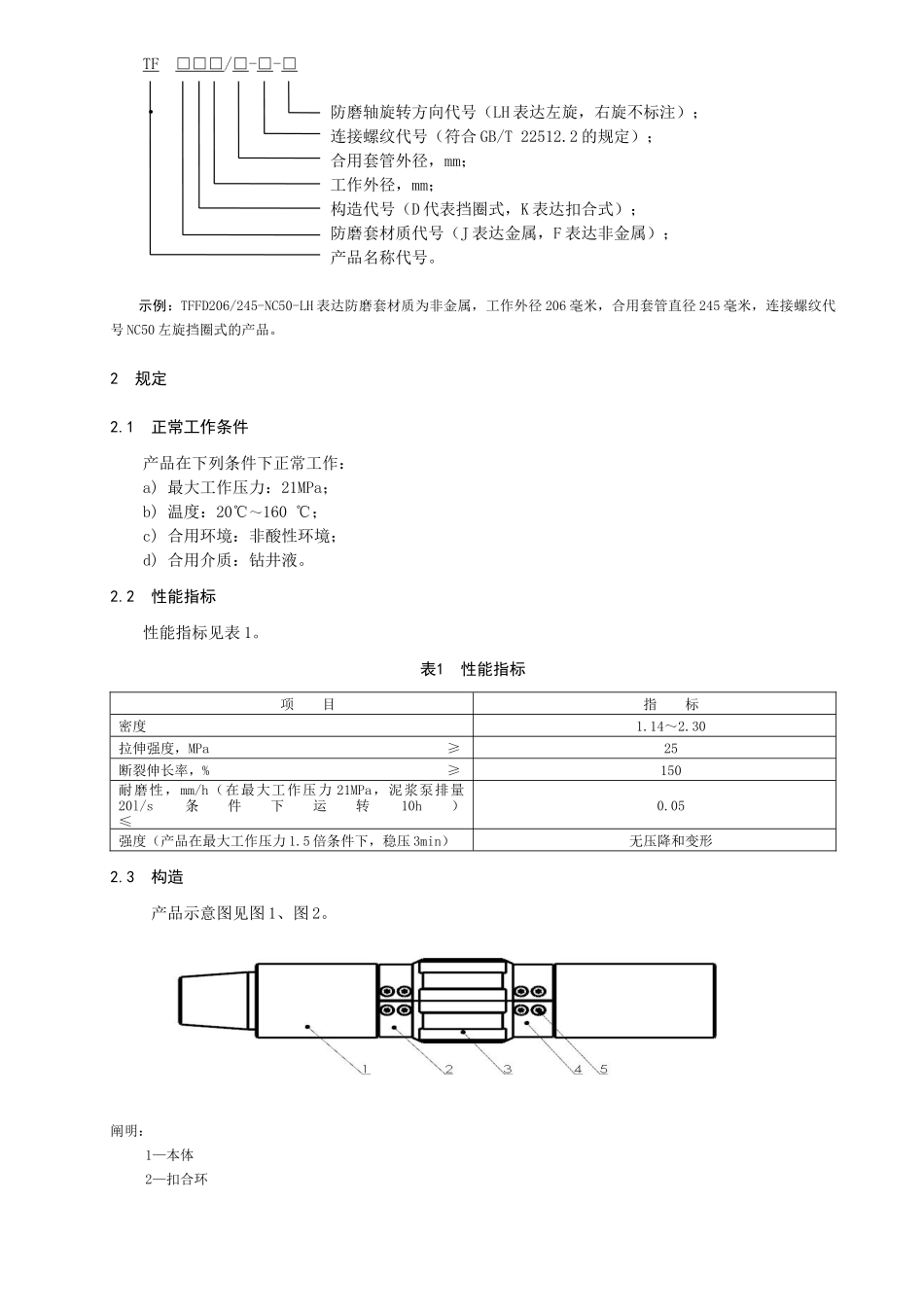

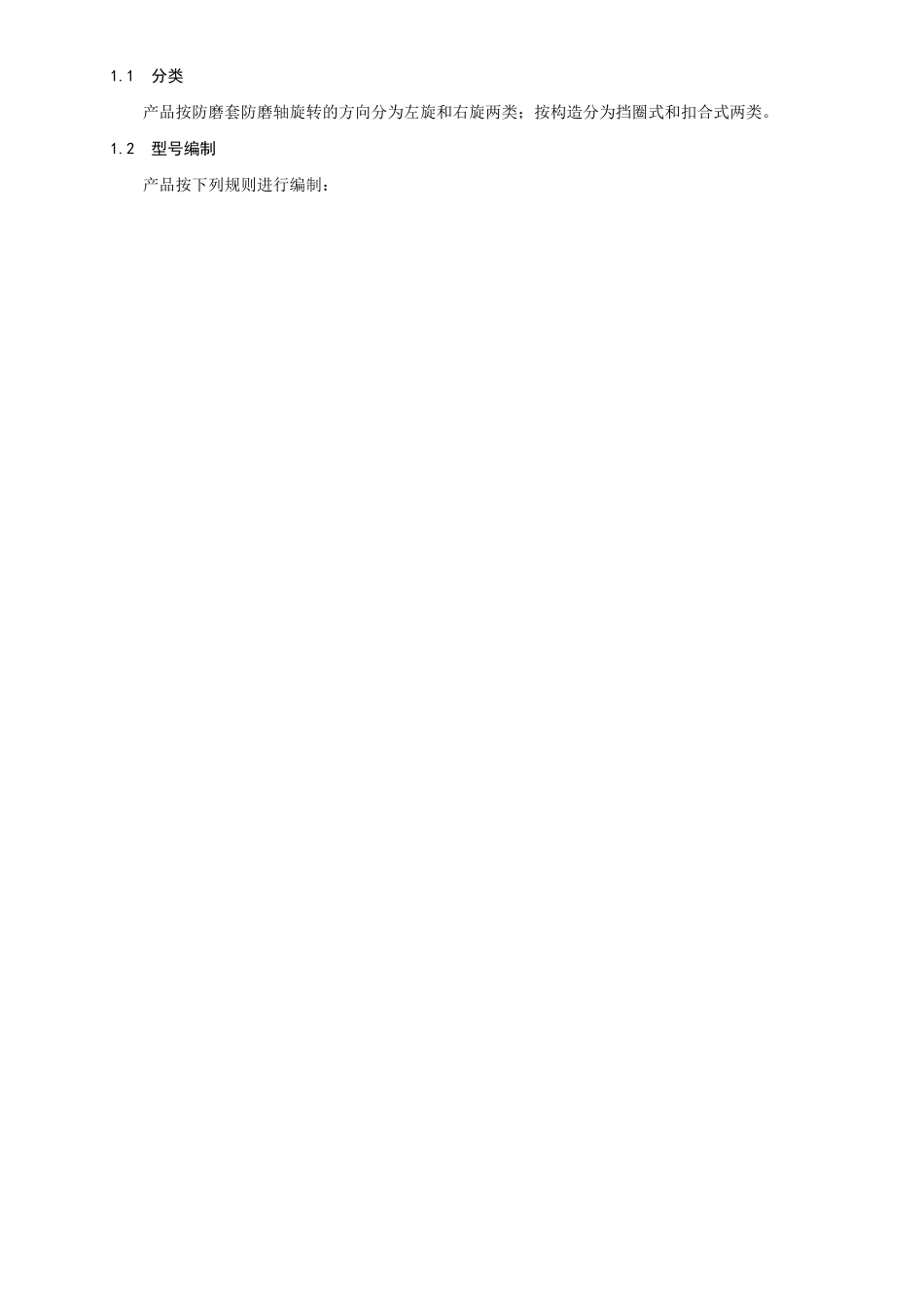

1.1分类产品按防磨套防磨轴旋转的方向分为左旋和右旋两类；按构造分为挡圈式和扣合式两类。1.2型号编制产品按下列规则进行编制：TF□□□/□-□-□·防磨轴旋转方向代号（LH表达左旋，右旋不标注）；连接螺纹代号（符合GB/T22512.2的规定）；合用套管外径，mm；工作外径，mm；构造代号（D代表挡圈式，K表达扣合式）；防磨套材质代号（J表达金属，F表达非金属）；产品名称代号。示例：TFFD206/245-NC50-LH表达防磨套材质为非金属，工作外径206毫米，合用套管直径245毫米，连接螺纹代号NC50左旋挡圈式的产品。2规定2.1正常工作条件产品在下列条件下正常工作：a)最大工作压力：21MPa；b)温度：20℃～160℃；c)合用环境：非酸性环境；d)合用介质：钻井液。2.2性能指标性能指标见表1。表1性能指标项目指标密度1.14～2.30拉伸强度，MPa≥25断裂伸长率，%≥150耐磨性，mm/h（在最大工作压力21MPa，泥浆泵排量20l/s条件下运转10h）≤0.05强度（产品在最大工作压力1.5倍条件下，稳压3min）无压降和变形2.3构造产品示意图见图1、图2。阐明：1—本体2—扣合环3—防磨套4—扣合环5—锁紧螺钉图1扣合式防磨接头示意图阐明：1—本体2—挡环3—防磨套图2挡圈式防磨接头示意图2.4重要零部件2.4.1防磨套2.4.1.1金属型防磨套基材为牌号35＃钢或45＃钢，应符合GB/T699-1999中6.4.2的规定。硬度HBW160～200。2.4.1.2非金属型防磨套基材为模塑用聚四氟树脂或MC尼龙复合管，应符合HG/T2902-1997、SY/T6701-的规定。加工为成品后性能指标应符合表1的规定。2.4.2接头接头材材料通过热解决后，力学性能应符合SY/T5200-中表10的规定，硬度HBW285～329，化学成分中磷、硫的含量应符合SY/T5200-中表8的规定。2.4.3挡圈挡圈为45＃钢时应符合GB/T699-1999的规定；为35CrMo或42CrMo时应符合GB/T3077-的规定。2.5规格尺寸2.5.1规格尺寸及见表2表2规格尺寸型号（合用套管最小外径，mm）防磨套工作外径（mm）长度（mm）TFFD90/114-NC26（114）89～92480～800TFFD90/114-NC26-LH（114）TFFK90/114-NC26（114）TFFK90/114-NC26-LH（114）TFJD90/114-NC26（114）TFJD90/114-NC26-LH（114）TFJK90/114-NC26（114）TFJK90/114-NC26-LH（114）TFFD92/114-NC26（114）TFFD92/114-NC26-LH（114）TFFK92/114-NC26（114）TFFK92/114-NC26-LH（114）TFJD92/114-NC26（114）TFJD92/114-NC26-LH（114）TFJK92/114-NC26（114）TFJK92/114-NC26-LH（114）TFFD110/140-NC31（140）112～113500～820TFFD110/140-NC31-LH（140）TFFK110/140-NC31（140）TFFK110/140-NC31-LH（140）TFJD110/140-NC31（140）TFJD110/140-NC31-LH（140）TFJK110/140-NC31（140）TFJK110/140-NC31-LH（140）TFFD130/168-NC38（168）132～138650～970TFFD130/168-NC38-LH（168）TFFK130/168-NC38（168）TFFK130/168-NC38-LH（168）TFJD130/168-NC38（168）TFJD130/168-NC38-LH（168）TFJK130/168-NC38（168）TFJK130/168-NC38-LH（168）表2（续）型号（合用套管最小外径，mm）防磨套工作外径（mm）长度（mm）TFFD146/178-NC38（178）142～146670～1000TFFD146/178-NC38-LH（178）TFFK146/178-NC38（178）TFFK146/178-NC38-LH（178）TFJD146/178-NC38（178）TFJD146/178-NC38-LH（178）TFJK146/178-NC38（178）TFJK146/178-NC38-LH（178）TFFD150/194-NC46（194）155～156670～1000TFFD150/194-NC46-LH（194）TFFK150/194-NC46（194）TFFK150/194-NC46-LH（194）TFJD150/194-NC46（194）TFJD150/194-NC46-LH（194）TFJK150/194-NC46（194）TFJK150/194-NC46-LH（194）TFFD170/219-NC46（219）165～185670～1000TFFD170/219-NC46-LH（219）TFFK170/219-NC46（219）TFFK170/219-NC46-LH（219）TFJD170/219-NC46（219）TFJD170/219-NC46-LH（219）TFJK170/219-NC46（219）TFJK170/219-NC46-LH（219）TFFD206/245-NC50（245）175～210840～1160TFFD206/245-NC50-LH（245）TFFK206/245-NC50（245）TFFK206/245-NC50-LH（245）TFJD206/245-NC50（245）TFJD206/245-NC50-LH（245）TFJK206/245-NC50（245）TFJK206/245-NC50-LH（245）TFFD230/273-51/2〞FH（273）200～2...
