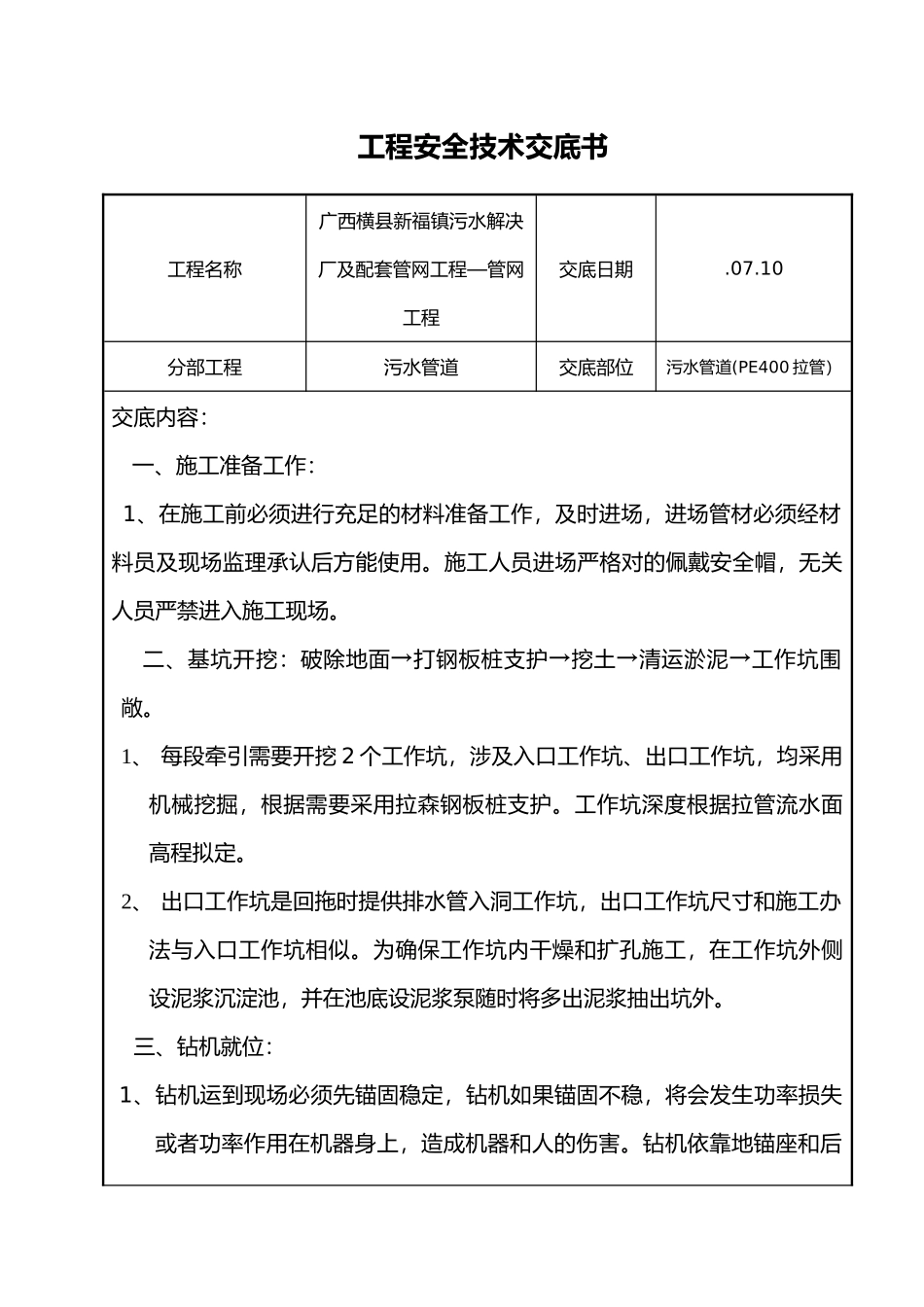

工程安全技术交底书工程名称广西横县新福镇污水解决厂及配套管网工程—管网工程交底日期.07.10分部工程污水管道交底部位污水管道(PE400拉管）交底内容：一、施工准备工作：1、在施工前必须进行充足的材料准备工作，及时进场，进场管材必须经材料员及现场监理承认后方能使用。施工人员进场严格对的佩戴安全帽，无关人员严禁进入施工现场。二、基坑开挖：破除地面→打钢板桩支护→挖土→清运淤泥→工作坑围敞。1、每段牵引需要开挖2个工作坑，涉及入口工作坑、出口工作坑，均采用机械挖掘，根据需要采用拉森钢板桩支护。工作坑深度根据拉管流水面高程拟定。2、出口工作坑是回拖时提供排水管入洞工作坑，出口工作坑尺寸和施工办法与入口工作坑相似。为确保工作坑内干燥和扩孔施工，在工作坑外侧设泥浆沉淀池，并在池底设泥浆泵随时将多出泥浆抽出坑外。三、钻机就位：1、钻机运到现场必须先锚固稳定，钻机如果锚固不稳，将会发生功率损失或者功率作用在机器身上，造成机器和人的伤害。钻机依靠地锚座和后支撑与地基固定的，安放钻机前应先平整场地，根据预先设计的钻机倾斜角度进行调节，依靠钻机动力将锚杆打入土中，使后支撑和前底座锚与地层固结稳定。2、钻机就位后，调节钻机导向杆到略高于设计管位中心高程的位置，水平钻入土中。在导向钻头安装发射器，通过地面接受器，测的钻头的深度，鸭板嘴的面对角，钻头顶角，钻头温度和电池状况等参数，将测的参数与钻孔轨迹进行对比，方便及时纠正。地面接受器含有显示与发射功效，将接受到的空底信息无限传送至钻机的接受器并显示，操作手根据信号反馈操纵钻间按对的的轨迹钻进。在导向钻孔过程中技术人员根据探测器所发回的信号，判断导向位置与钻进路线图的偏差，随时调节。并把调节数值统计在(钻进位置)对应的表格中。3、为了确保导向头能严格按照操作人员发出的指令迈进，需要在管道线路初步布点后加密加细。间隔3m设中线、高程控制点，用红漆喷出明显标志，并在桩点周边用混凝土砌出护墩加以保护。控制人员严格按照点位，操纵仪器。4、根据以往的施工经验。PE管在孔内拉动的过程中受重力的作用，会发生管道下沉现象因此在本工程中，导向钻进的钻进点选择在略高于设计观中线的地方。以减少管道自重对高程的影响。四、钻液的配备：1、钻液的好与坏对于拉管施工的成败起到了及核心的作用，钻液含有冷却钻头、润滑钻具、更重要的是能够悬浮和携带钻屑，使混合的钻屑成为流动的泥浆顺利地排出空外，即为会托管线提供了足够的环形空间，有可减少会托管线的重量和阻力。残留在孔中的泥浆能够起到护壁的作用。为改善泥浆的性能有时要加入适量的化学解决剂烧碱（或纯碱）可增粘、增静切力、调节PH值，投入烧碱量普通为膨胀土量的2%，泥浆配备采用：膨胀土（进口）：35%~45%drigpae(进口)1%~2%烧碱：0.5%~0.8%水：65%~55%。五、导向钻进：1、采用精度为0.1%的导向雷达控制钻进标高，导向标高控制在管中心线位置。2、钻杆轨迹的第一段是造斜线，控制钻杆的入射角度和钻头斜面的方向，缓慢给进而不旋转的钻头，就能使钻头按设计的造斜段钻进。钻头达成斜段完毕处，接下来的是排水管流水管的钻进。旋转钻头，并提供应进力，钻头就能沿水平直线钻进。由于在钻头的位置安装了最先进的探测仪器，使钻进按照流水线标高路线进行。达成出口工作坑，完毕钻孔工序。3、检查钻机的测量仪器的电源与否充足，局限性的应更换电池。4、按照使用规范操纵仪器。5、探头装进探头盒内，打开接受机合同时显示屏，转动探头盒检查仪器与否正常。6、探头盒与钻头接好并连接在钻杆上，开机输送钻进液，检查钻头喷嘴与否畅通。7、启动机器进行造斜和水平导向钻进。8、钻杆的上、下接头对正，边缓慢给进动力边慢转上扣，不得拎的过紧。9、钻机就位要严格对中，确保钻机平稳，水平钻进，开钻前要认真检查钻杆，发现弯曲要及时调节或更换。10、钻进速度不适宜过快，应根据地层条件合理调定给进力。根据土层类别来拟定钻进速度，在松砂层不适宜超出3m/min,在硬土层中，钻进数度以钻机不发生跳动为宜。并经常检查钻头磨损程度，发现磨损严重，及时进行补焊修复。11、造斜顶进...
