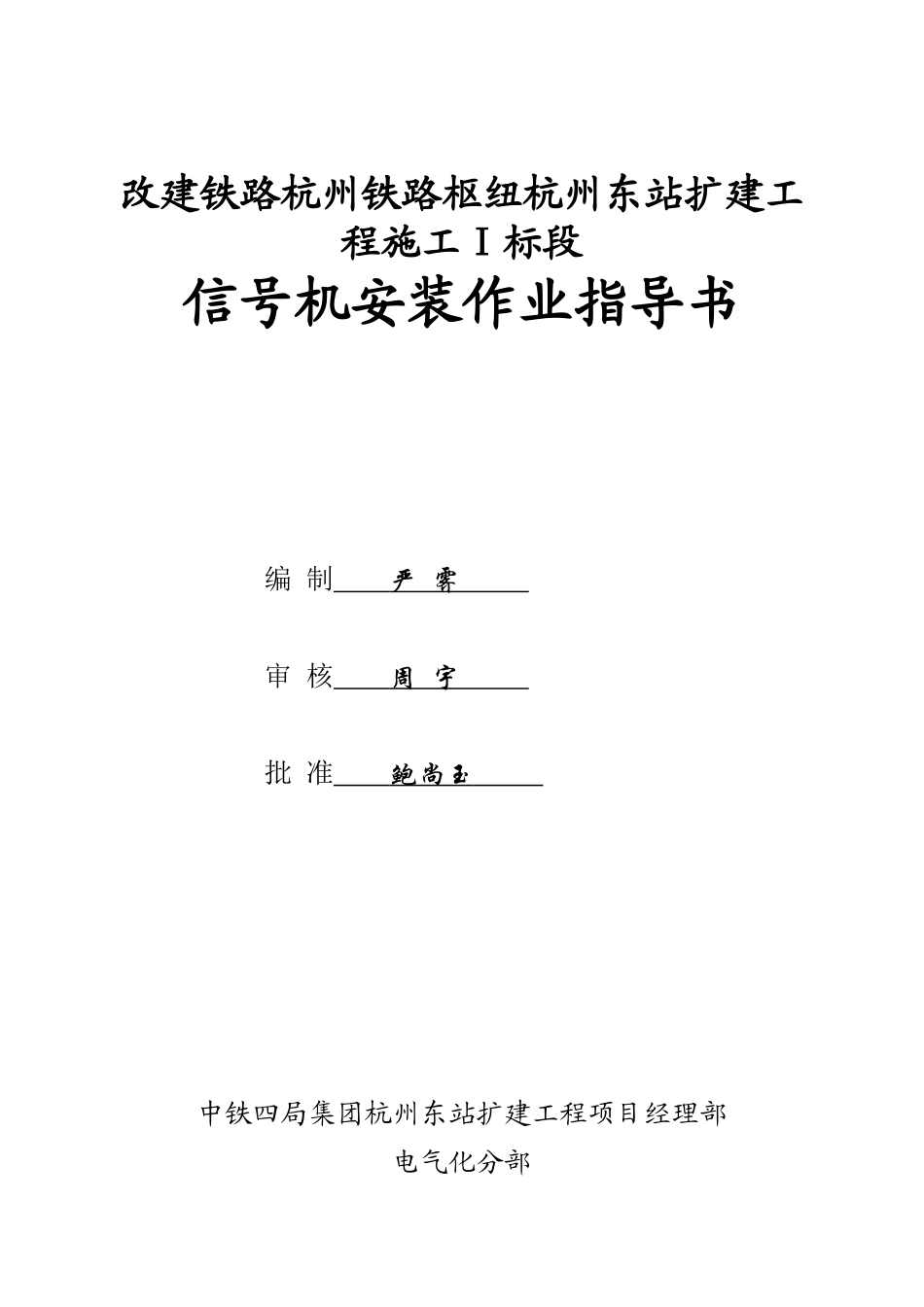

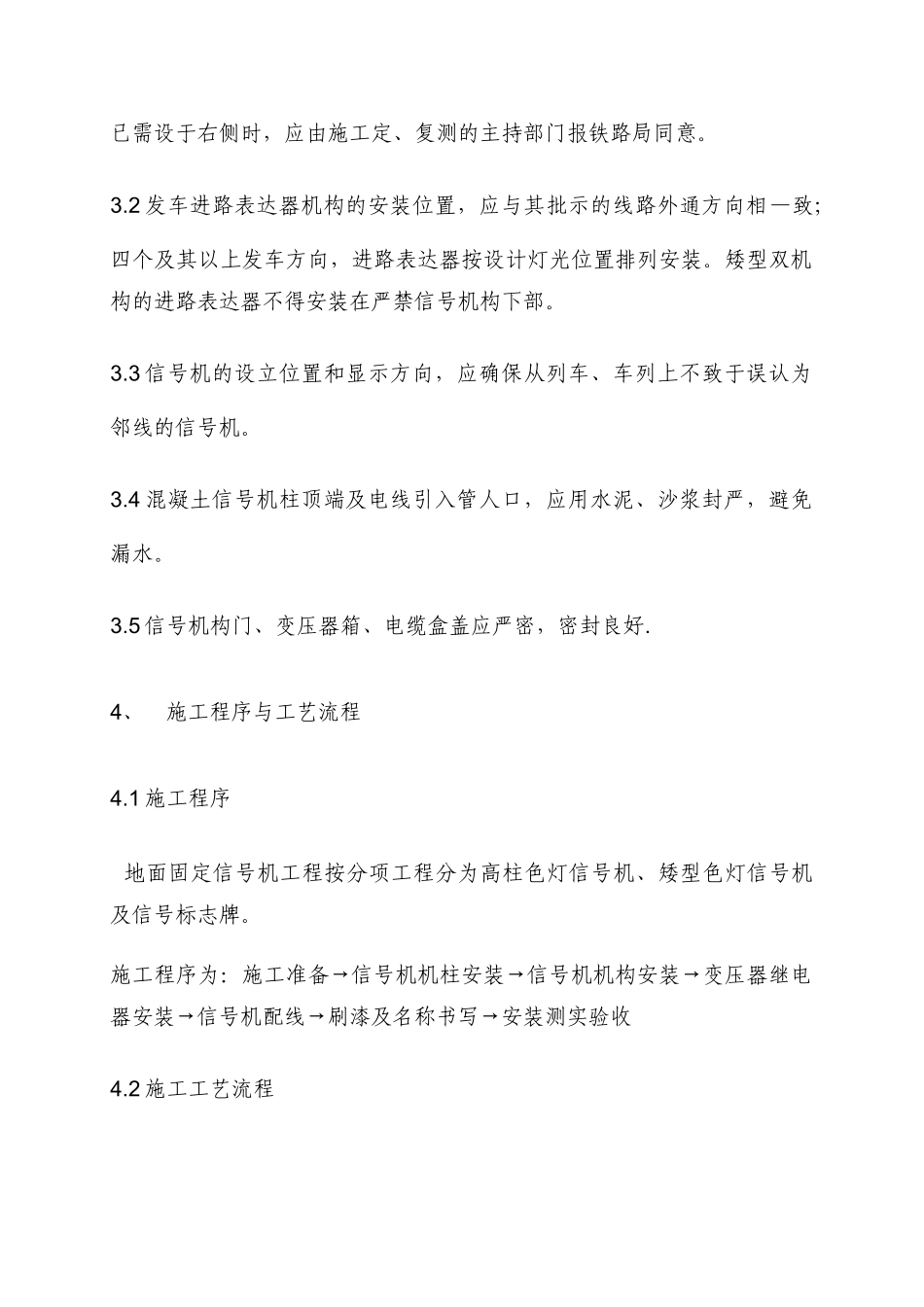

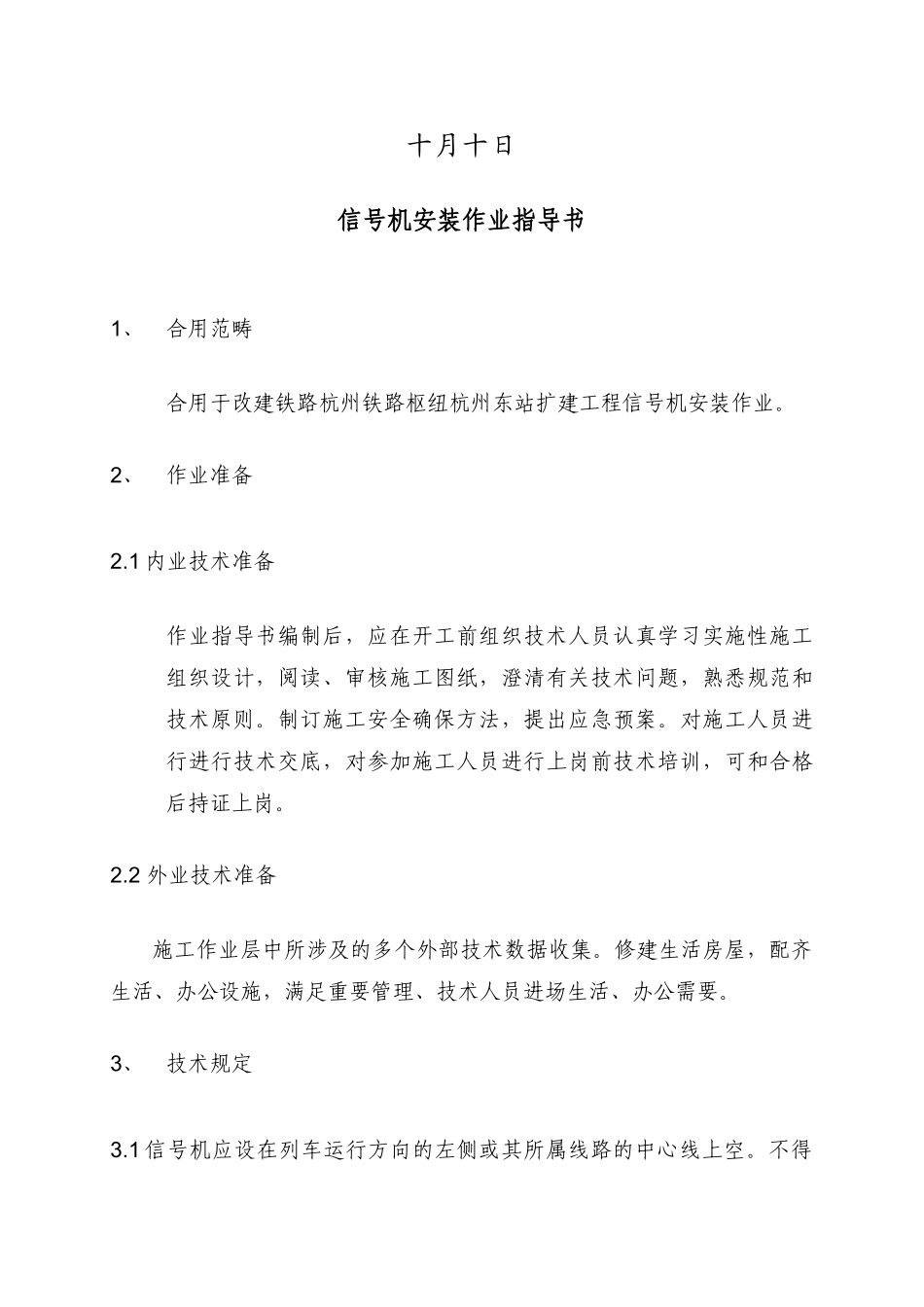

改建铁路杭州铁路枢纽杭州东站扩建工程施工Ⅰ标段信号机安装作业指导书编制严霁审核周宇批准鲍尚玉中铁四局集团杭州东站扩建工程项目经理部电气化分部十月十日信号机安装作业指导书1、合用范畴合用于改建铁路杭州铁路枢纽杭州东站扩建工程信号机安装作业。2、作业准备2.1内业技术准备作业指导书编制后，应在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术原则。制订施工安全确保方法，提出应急预案。对施工人员进行进行技术交底，对参加施工人员进行上岗前技术培训，可和合格后持证上岗。2.2外业技术准备施工作业层中所涉及的多个外部技术数据收集。修建生活房屋，配齐生活、办公设施，满足重要管理、技术人员进场生活、办公需要。3、技术规定3.1信号机应设在列车运行方向的左侧或其所属线路的中心线上空。不得已需设于右侧时，应由施工定、复测的主持部门报铁路局同意。3.2发车进路表达器机构的安装位置，应与其批示的线路外通方向相—致；四个及其以上发车方向，进路表达器按设计灯光位置排列安装。矮型双机构的进路表达器不得安装在严禁信号机构下部。3.3信号机的设立位置和显示方向，应确保从列车、车列上不致于误认为邻线的信号机。3.4混凝土信号机柱顶端及电线引入管人口，应用水泥、沙浆封严，避免漏水。3.5信号机构门、变压器箱、电缆盒盖应严密，密封良好.4、施工程序与工艺流程4.1施工程序地面固定信号机工程按分项工程分为高柱色灯信号机、矮型色灯信号机及信号标志牌。施工程序为：施工准备→信号机机柱安装→信号机机构安装→变压器继电器安装→信号机配线→刷漆及名称书写→安装测实验收4.2施工工艺流程施工工艺流程图5、施工规定5.1施工准备施工前对信号机进行核算，种类及技术条件应符合设计规定，准备好工具材料。5.2施工工艺5.2.1信号机柱定位1、根据设计坐标位置，拟定信号机机柱安装位置，机柱中心距线路中心不不大于2900mm。区间若钢轨上已标有调谐区的打孔位置时，应距调谐区的标记1000mm（0～200mm）的位置开挖机柱坑。2、在拟定的位置处开挖一种直径为500mm、深为坑底部至轨面3000mm的圆坑，并在挖坑过程中，靠立机柱一侧开挖“引导槽”（便于开挖机柱坑和立机柱）。5.2.2立机柱1、在运行线上，应设驻站联系员，施工现场防护员及现场指挥人员。且“三员”的通信工具应时刻处在畅通状态，如发现通信工具故障应立刻停止施工。（1）在立机柱前宜将托架、支撑安装在机柱上，注意信号机构应安装在线路侧。分四个方向将大绳固定在机柱上(距机柱顶1米左右)。（2）指挥人员将劳力合理的分派到机柱、马架及大绳（四根）三个部位。2、安装工序（1）指挥人员要与驻站联系员联系，安排好防护人员；在整个立机柱过程中要保持通信联系的畅通。（2）指挥人员下达起杆命令。（3）作业人员均匀站在机柱两侧，随指挥人员口令同时用力将机柱缓缓托起，一人在机柱坑处用滑板顶住机柱根部使机柱顺着槽道缓缓滑进机坑中。（4）马架作业人员持马架，并随着机柱的升高用马架支撑住机柱。然后部分作业人员撤至前、左、右大绳处，随指挥人员口令，全部人员再次同时用力将机柱立起。（5）滑板部位人员等机柱底部落入坑底时，快速将滑板撤出机柱坑。（6）机柱立起后快速向机柱坑内回填土500～800mm稳定机柱。（7）钢卷尺测量机柱中心距线路中心应不不大于2900mm，大绳部位的工作人员从四个方向不停调节机柱垂直度并找正机柱方向，使机柱垂直于水平面装设，其倾斜程度不不不大于36mm（距地面4500mm处用吊线测量）；回填土至850mm时，安装卡盘（卡盘位置在梯子一侧），与轨道成垂直方向，用U型螺栓紧固；再继续回填土并捣固，达成原则为止。（8）确认机柱埋设深度和机柱无裂纹状况下，并且建筑限界符合规定后，方可拆除大绳（四根）及起杆机等设施。5.2.3梯子及机构安装1、梯子安装：（1）将梯子与基础固定。（2）梯子支撑包箍一端卸开（最上端的梯子支撑包箍不卸开，但固定包箍螺丝应松到最大程度）。（3）用两根大绳在梯子上部交叉固定，将梯子支撑包箍贴在机柱上顺向慢慢托起（梯子顶部应高于机柱顶部），当梯子上部支撑包箍套...
