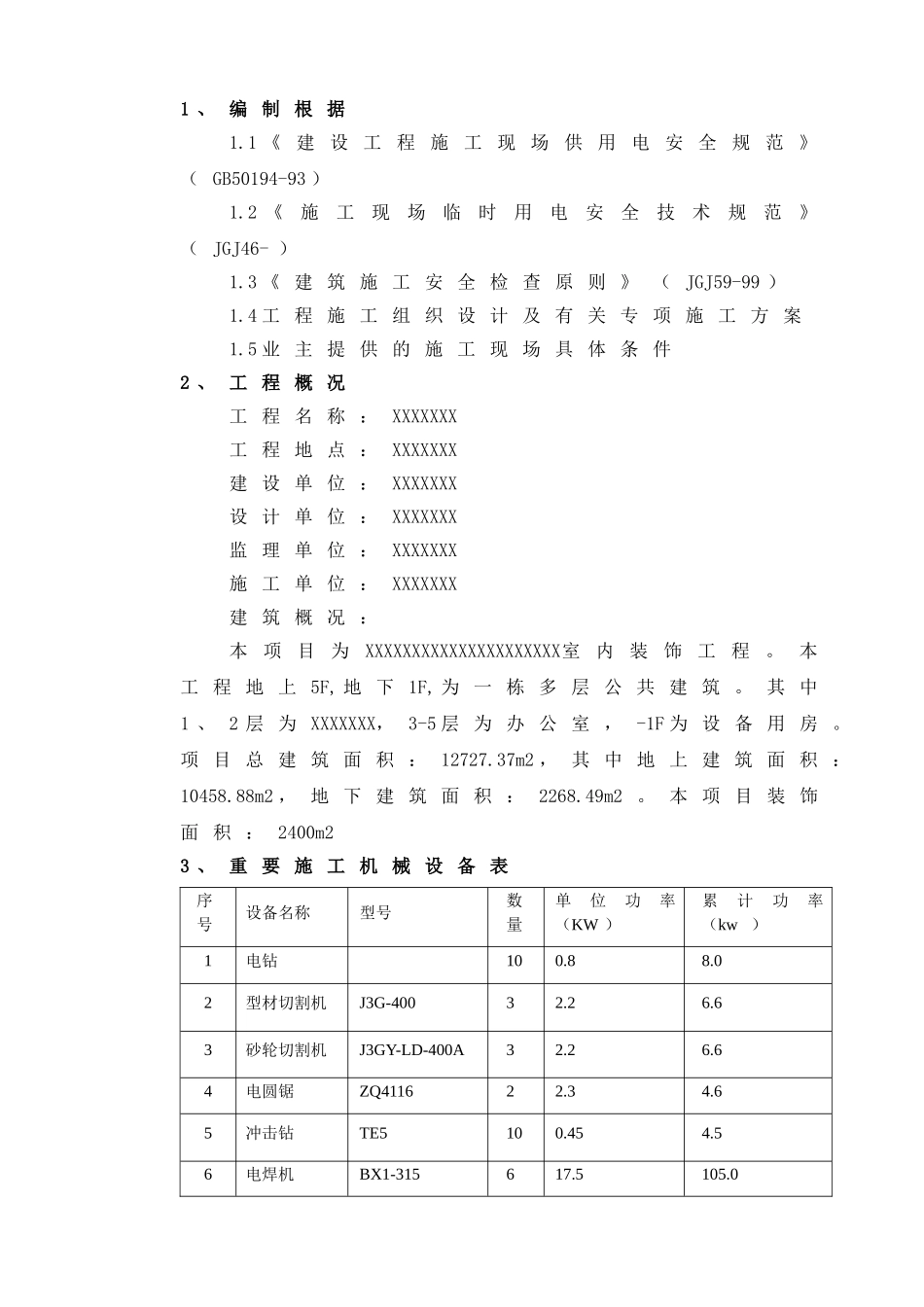

XXXXXXXXXXXXXXXX工程临时用电专项方案编制人：___________________审核人：___________________审批人：___________________日期：___________________XXXXXXXXX公司二月二十日1、编制根据1.1《建设工程施工现场供用电安全规范》（GB50194-93）1.2《施工现场临时用电安全技术规范》（JGJ46-）1.3《建筑施工安全检查原则》（JGJ59-99）1.4工程施工组织设计及有关专项施工方案1.5业主提供的施工现场具体条件2、工程概况工程名称：XXXXXXX工程地点：XXXXXXX建设单位：XXXXXXX设计单位：XXXXXXX监理单位：XXXXXXX施工单位：XXXXXXX建筑概况：本项目为XXXXXXXXXXXXXXXXXXXXX室内装饰工程。本工程地上5F,地下1F,为一栋多层公共建筑。其中1、2层为XXXXXXX，3-5层为办公室，-1F为设备用房。项目总建筑面积：12727.37m2，其中地上建筑面积：10458.88m2，地下建筑面积：2268.49m2。本项目装饰面积：2400m23、重要施工机械设备表序号设备名称型号数量单位功率（KW）累计功率（kw）1电钻100.88.02型材切割机J3G-40032.26.63砂轮切割机J3GY-LD-400A32.26.64电圆锯ZQ411622.34.65冲击钻TE5100.454.56电焊机BX1-315617.5105.07角磨机51.055.258石材切割机81.3610.889曲线剧20.581.164、电源进线、配电系统设计4.1配电线路的形式及基本系统选择现场电源由总包单位提供配电箱电源到我司的一级配电箱内，在我司一级配电箱内挂电表计量。采用35mm2的电源线从我司的一级配电箱接到二层，一层二层各设立二个二级配电箱在施工作业面就近从我司的二级配电箱内取电源，二级配电箱后接设备开关箱。根据建设部JGJ46-《施工现场临时用电施工技术规范》规定，施工配电采用中性点直接接地的TN-S保护接零系统。全部线路、设备一律采用三相五线制、单相三线制接零保护形式。分派电箱设过热、过流保护，设备开关箱设过热、过流及漏电保护。保护零线一律采用黄、绿双色线，干线截面不不大于10mm2，支线截面不不大于2.5mm2，黄、绿双色线严禁用作相线。4.2配电线路敷设本工程施工现场重要采用橡胶绝缘电力电缆，电缆采用沿墙吊装敷设，高度不不大于2.5米或沿地面线槽敷设。4.3施工现场配电系统图图1现场分箱系统图5.负荷计算根据重要用电设备一览表，采用设备需用系数法计算负荷。5.1型材切割机、砂轮切割机、石材切割机、角磨机取Kx=0.4cosφ=0.68tgφ=1.02Pj1=0.4*(3.6*18+2.2*3+2.2*3+0.75*3+0.45*10)=33.90kwQj1=Pj1*tgφ=34.58kvar5.2电焊机取Kx=0.45cosφ=0.47tgφ=1.98Pj2=0.45*17.5*6=118.13kwQj2=Pj2*tgφ=233.89kvar取同期系数Kp=Ka=0.9Pj(1-2)=0.9*(33.9+118.13)=152.03kwQj(1-2)=0.9*(34.58+233.89)=268.47kvar一级配电箱二级配电箱开关箱1开关箱2开关箱3开关箱4电焊机切割机角磨机冲击钻备用5.3现场照明用负荷取Kx=0.9cosφ=0.9tgφ=0.48Pj3=0.9*1=0.9kwQj3=Pj3*tgφ=0.43kvar5.4总负荷S=（(Pj(1-2)+Pj3)2+(Qj(1-2)+Qj3)2）1/2=((152.03+0.9)2+(268.47+0.43)2)1/2=309KVA现场需用从配电房引来310KVA的电源来满足施工用电的规定。5.5装饰二级配电箱进线选择：根据现场的需要在一、二层施工地点由一级配电箱内取电源，现场设4台。加工场设在一层，由一级配电箱引出，现场共设1台。用上面的计算办法能够得出施工现场装饰一级配电箱的总视在计算负荷为27.38KVA；加工场分派电箱的总视在计算负荷为14.82KVA；I1=S1/(*U)×１.2=86A(考虑增容系数乘以1.2后）S1取47.38KVA，U取380I2=S2/(*U)×１.2=63.5A(考虑增容系数乘以1.2后）S1取34.82KVA，U取380根据负荷状况选择一条引入电缆的型号为YCW-3*25+2*16mm2(1)施工现场装饰分派电箱电压校核：L取10米，A取25mm2ΔU%=(∑PjL)/(C×A)=(21.43*10)/(77*25)=0.11%<0.5%,符合规定，故由总包方二级分箱引入施工现场装饰分派电箱的电缆为YCW-3*25+2*16mm2(2)加工场分派电箱电压校核：L取20米，A取16mm2ΔU%=(∑PjL)/(C×A)=(9.8*20)/(77*16)=0.16%<0.5%,符合规定，故由总包方二级分箱引入施工现场装饰分派电箱的电缆为YCW-3*25+2*16mm25.6施工现场装饰分派电箱、加工场分派电箱总隔离开关全部为HR5-100/30，其熔断器额定电流值为100A，漏电开关全部为AB62-63或AB62-32型...
