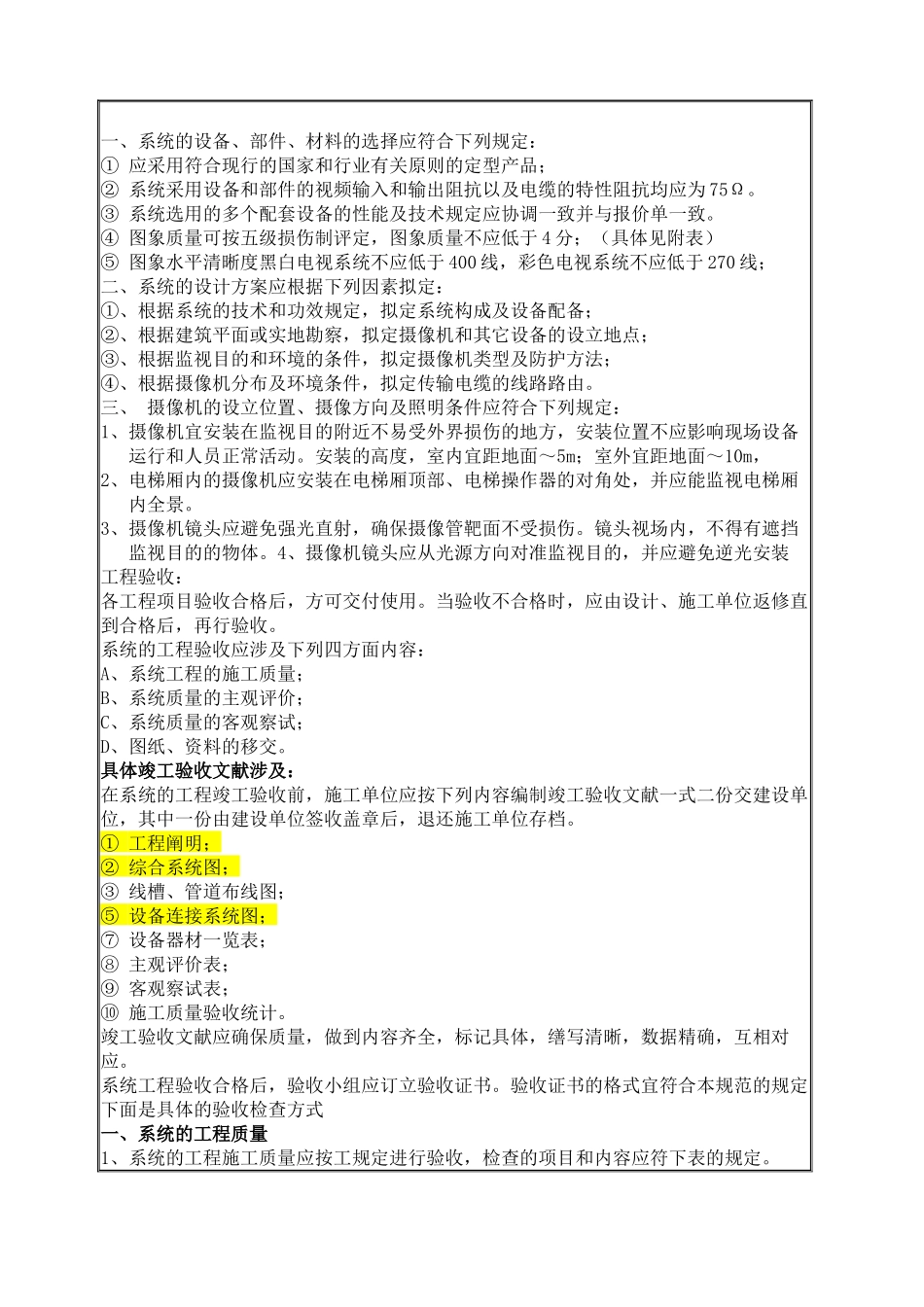

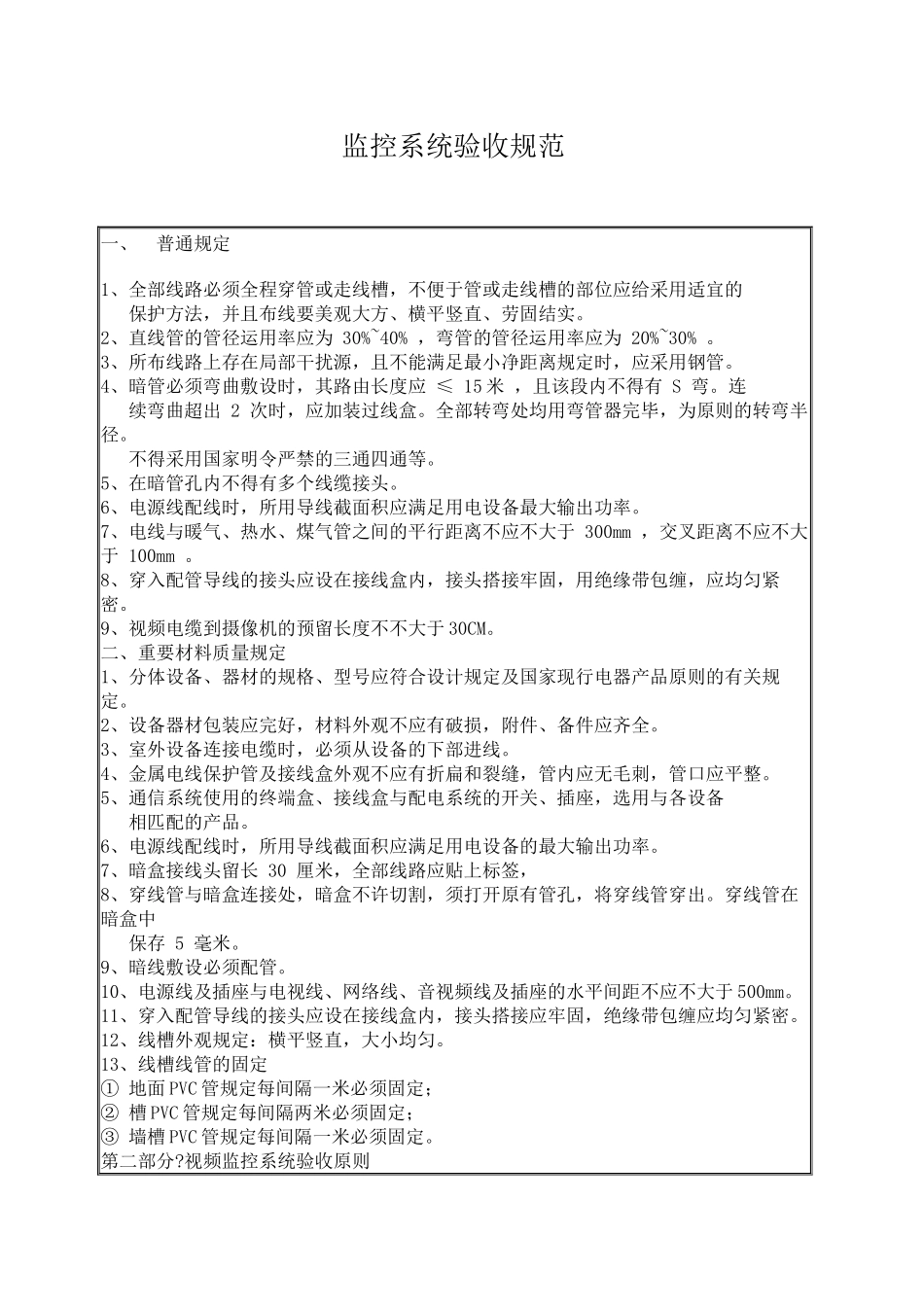

监控系统验收规范LGGROUPsystemofficeroom【LGA16H-LGYY-LGUA8Q8-LGA162】监控系统验收规范一、普通规定1、全部线路必须全程穿管或走线槽，不便于管或走线槽的部位应给采用适宜的保护方法，并且布线要美观大方、横平竖直、劳固结实。2、直线管的管径运用率应为30%~40%，弯管的管径运用率应为20%~30%。3、所布线路上存在局部干扰源，且不能满足最小净距离规定时，应采用钢管。4、暗管必须弯曲敷设时，其路由长度应≤15米，且该段内不得有S弯。连续弯曲超出2次时，应加装过线盒。全部转弯处均用弯管器完毕，为原则的转弯半径。不得采用国家明令严禁的三通四通等。5、在暗管孔内不得有多个线缆接头。6、电源线配线时，所用导线截面积应满足用电设备最大输出功率。7、电线与暖气、热水、煤气管之间的平行距离不应不大于300mm，交叉距离不应不大于100mm。8、穿入配管导线的接头应设在接线盒内，接头搭接牢固，用绝缘带包缠，应均匀紧密。9、视频电缆到摄像机的预留长度不不大于30CM。二、重要材料质量规定1、分体设备、器材的规格、型号应符合设计规定及国家现行电器产品原则的有关规定。2、设备器材包装应完好，材料外观不应有破损，附件、备件应齐全。3、室外设备连接电缆时，必须从设备的下部进线。4、金属电线保护管及接线盒外观不应有折扁和裂缝，管内应无毛刺，管口应平整。5、通信系统使用的终端盒、接线盒与配电系统的开关、插座，选用与各设备相匹配的产品。6、电源线配线时，所用导线截面积应满足用电设备的最大输出功率。7、暗盒接线头留长30厘米，全部线路应贴上标签，8、穿线管与暗盒连接处，暗盒不许切割，须打开原有管孔，将穿线管穿出。穿线管在暗盒中保存5毫米。9、暗线敷设必须配管。10、电源线及插座与电视线、网络线、音视频线及插座的水平间距不应不大于500mm。11、穿入配管导线的接头应设在接线盒内，接头搭接应牢固，绝缘带包缠应均匀紧密。12、线槽外观规定：横平竖直，大小均匀。13、线槽线管的固定①地面PVC管规定每间隔一米必须固定；②槽PVC管规定每间隔两米必须固定；③墙槽PVC管规定每间隔一米必须固定。第二部分?视频监控系统验收原则一、系统的设备、部件、材料的选择应符合下列规定：①应采用符合现行的国家和行业有关原则的定型产品；②系统采用设备和部件的视频输入和输出阻抗以及电缆的特性阻抗均应为75Ω。③系统选用的多个配套设备的性能及技术规定应协调一致并与报价单一致。④图象质量可按五级损伤制评定，图象质量不应低于4分；（具体见附表）⑤图象水平清晰度黑白电视系统不应低于400线，彩色电视系统不应低于270线；二、系统的设计方案应根据下列因素拟定：①、根据系统的技术和功效规定，拟定系统构成及设备配备；②、根据建筑平面或实地勘察，拟定摄像机和其它设备的设立地点；③、根据监视目的和环境的条件，拟定摄像机类型及防护方法；④、根据摄像机分布及环境条件，拟定传输电缆的线路路由。三、摄像机的设立位置、摄像方向及照明条件应符合下列规定：1、摄像机宜安装在监视目的附近不易受外界损伤的地方，安装位置不应影响现场设备运行和人员正常活动。安装的高度，室内宜距地面～5m；室外宜距地面～10m，2、电梯厢内的摄像机应安装在电梯厢顶部、电梯操作器的对角处，并应能监视电梯厢内全景。3、摄像机镜头应避免强光直射，确保摄像管靶面不受损伤。镜头视场内，不得有遮挡监视目的的物体。4、摄像机镜头应从光源方向对准监视目的，并应避免逆光安装工程验收：各工程项目验收合格后，方可交付使用。当验收不合格时，应由设计、施工单位返修直到合格后，再行验收。系统的工程验收应涉及下列四方面内容：A、系统工程的施工质量；B、系统质量的主观评价；C、系统质量的客观察试；D、图纸、资料的移交。具体竣工验收文献涉及：在系统的工程竣工验收前，施工单位应按下列内容编制竣工验收文献一式二份交建设单位，其中一份由建设单位签收盖章后，退还施工单位存档。①工程阐明；②综合系统图；③线槽、管道布线图；⑤设备连接系统图；⑦设备器材一览表；⑧主观评价表；⑨客观察试表；⑩施工质量验收统计。竣工验收文献应确保质量，做到...
