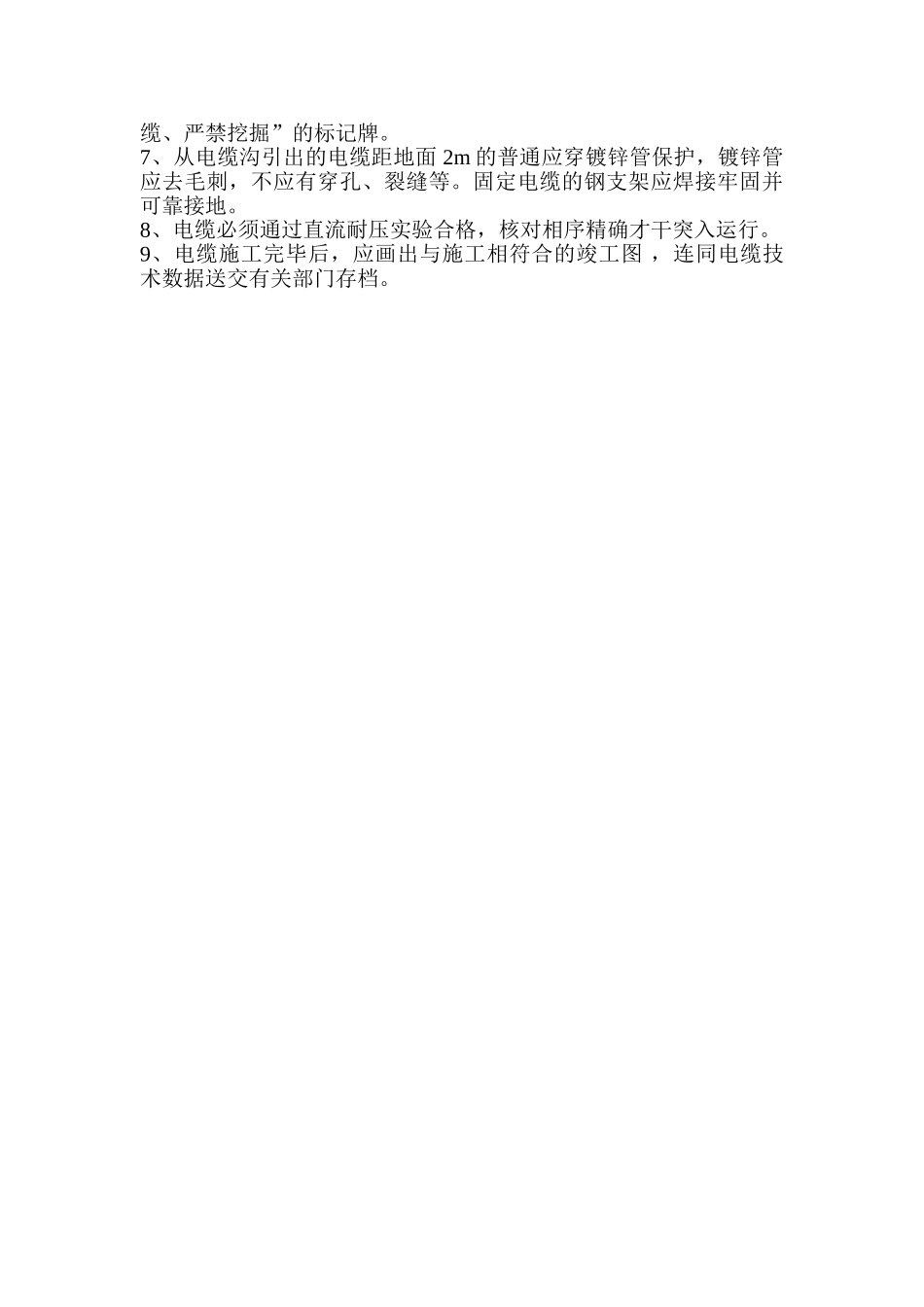

施工办法直埋电缆即使施工简朴方便，但如果没用按严格的安全方法和技术工艺进行施工，会造成电缆的直接或间接损坏，且电缆在运行中也将会受到外界的破坏，施工办法以下：1、施工前必须进行现场实地勘察，画好电缆走向图，尽量避开高温地段和带有化学物质的土壤。在街道广场电缆应敷设在人行道或街道边侧下方，并且距建筑物的基础不得不大于600mm。还要考虑与热力管道的距离不得不大于mm，电缆交叉时距离不得不大于500mm，与通信电缆的距离应不不大于500mm。2、电缆埋入地下的深度不应不大于700mm（由地面至电缆外皮），因此开挖电缆沟的深度应不不大于700mm。为了便于开挖，电缆沟的宽度；单条电缆普通为350mm，但多条电缆应考虑不能重叠。电缆互相间要有一定的距离，以有助于散热，如果有一条电电缆发生故障需要修理和更换，不会影响其它电缆的正常运行。电缆沟的宽度应根据电缆的数量决定。直埋电缆沟如附图所示3、挖沟完毕，按设计进行验收。沟底应平整，深浅一致，沟底必须有一层良好土层，避免石头或杂物突起，同时要解决好易塌陷的地段。防腐功效的电缆通过带有化学物质的土壤要准备好塑料管，敷设时电缆穿入塑料管，以避免直接和带有化学物质的土壤接触。穿过道路的电缆必须事先埋设机械强度较高的管子，管子的内径应不不大于电缆外径的1.5倍。4、再次核对电缆的型号、长度、规格和电缆头辅料。5、敷设电缆时应从电缆盘上方引出电缆，严禁将电缆拧成死角。施工时交联聚乙烯三芯电缆弯曲半径不得不大于电缆外径的10倍（油纸绝缘电缆为20倍），放电缆时应顺电缆圈慢慢拉直，并注意不用将电缆放在地面拖拉以免破坏外保护层。放电缆时应注意合理安排长度，以免造成浪费，并尽量减少中间接头，除考虑制作终端头有足够的长度外，还要留有电缆全长的0.5%-1%的备有长度。6、电缆施放后检查外观应无机械损坏，多出电缆应排列整洁，电缆间要保持一定的距离。竣工后交联聚乙烯电缆弯曲半径不得不大于电缆外径的8倍，油纸绝缘电缆为15倍，油纸绝缘电缆还要注意最高点和最低点的落差不得不不大于规定值。检查合格后在电缆上面铺100mm的砂层，然后在砂层上铺设事先准备好地保护盖板，其宽度应超出电缆直径两侧各50mm.在用土回填电缆沟时规定逐级扎实以防下陷。直埋的电缆应在两端和变化线路的弯曲处设有“高压电标志件标志件电缆缆、严禁挖掘”的标记牌。7、从电缆沟引出的电缆距地面2m的普通应穿镀锌管保护，镀锌管应去毛刺，不应有穿孔、裂缝等。固定电缆的钢支架应焊接牢固并可靠接地。8、电缆必须通过直流耐压实验合格，核对相序精确才干突入运行。9、电缆施工完毕后，应画出与施工相符合的竣工图，连同电缆技术数据送交有关部门存档。
