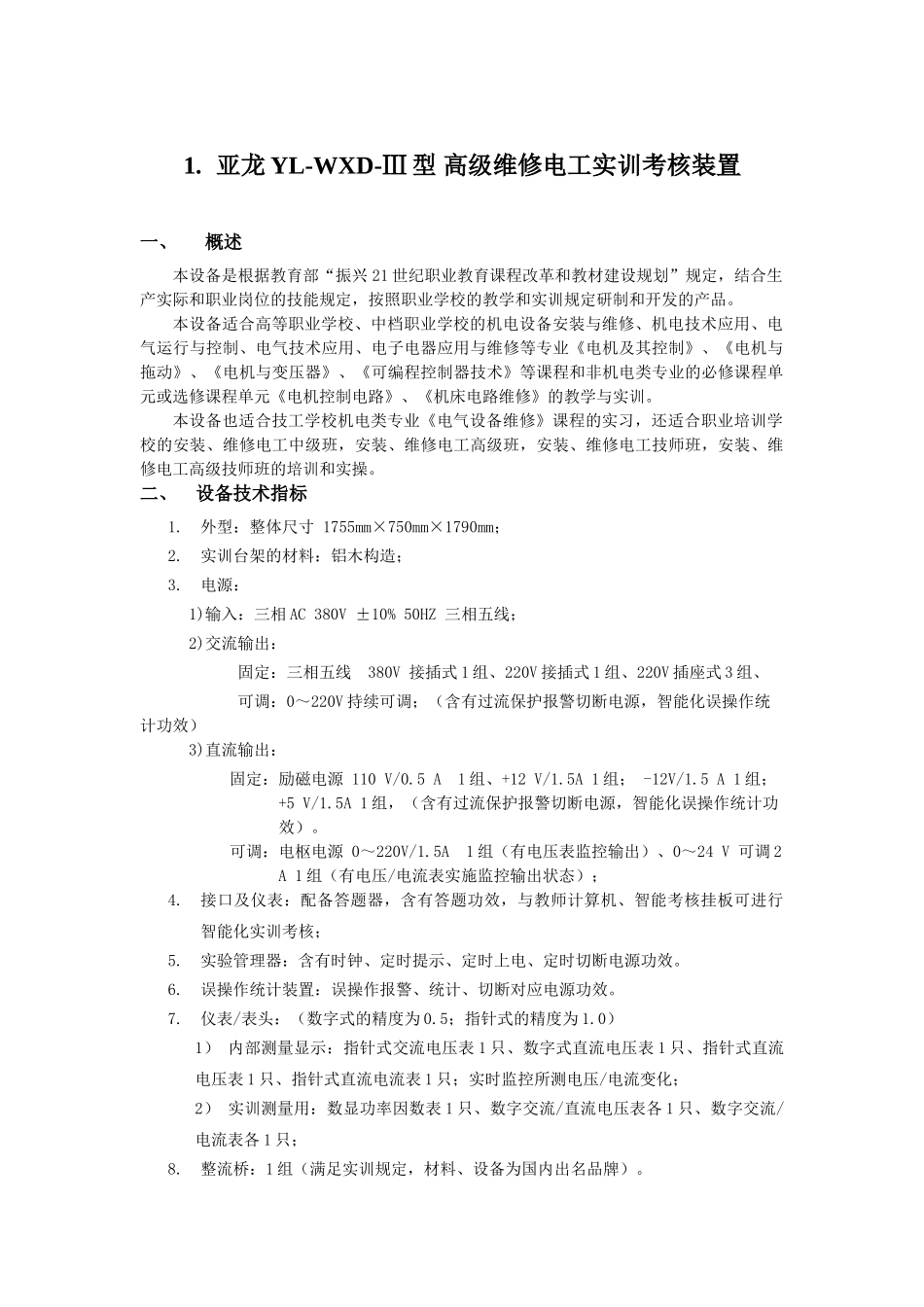

1.亚龙YL-WXD-Ⅲ型高级维修电工实训考核装置一、概述本设备是根据教育部“振兴21世纪职业教育课程改革和教材建设规划”规定，结合生产实际和职业岗位的技能规定，按照职业学校的教学和实训规定研制和开发的产品。本设备适合高等职业学校、中档职业学校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电子电器应用与维修等专业《电机及其控制》、《电机与拖动》、《电机与变压器》、《可编程控制器技术》等课程和非机电类专业的必修课程单元或选修课程单元《电机控制电路》、《机床电路维修》的教学与实训。本设备也适合技工学校机电类专业《电气设备维修》课程的实习，还适合职业培训学校的安装、维修电工中级班，安装、维修电工高级班，安装、维修电工技师班，安装、维修电工高级技师班的培训和实操。二、设备技术指标1.外型：整体尺寸1755mm×750mm×1790mm；2.实训台架的材料：铝木构造；3.电源：1)输入：三相AC380V±10%50HZ三相五线；2)交流输出：固定：三相五线380V接插式1组、220V接插式1组、220V插座式3组、可调：0～220V持续可调；（含有过流保护报警切断电源，智能化误操作统计功效）3)直流输出：固定：励磁电源110V/0.5A1组、+12V/1.5A1组；-12V/1.5A1组；+5V/1.5A1组，（含有过流保护报警切断电源，智能化误操作统计功效）。可调：电枢电源0～220V/1.5A1组（有电压表监控输出）、0～24V可调2A1组（有电压/电流表实施监控输出状态）；4.接口及仪表：配备答题器，含有答题功效，与教师计算机、智能考核挂板可进行智能化实训考核；5.实验管理器：含有时钟、定时提示、定时上电、定时切断电源功效。6.误操作统计装置：误操作报警、统计、切断对应电源功效。7.仪表/表头：（数字式的精度为0.5；指针式的精度为1.0）1）内部测量显示：指针式交流电压表1只、数字式直流电压表1只、指针式直流电压表1只、指针式直流电流表1只；实时监控所测电压/电流变化；2）实训测量用：数显功率因数表1只、数字交流/直流电压表各1只、数字交流/电流表各1只；8.整流桥：1组（满足实训规定，材料、设备为国内出名品牌）。9.实训用变压器：（输入）380V/220V；（输出）110V、36V、20V（两组）、12V、6.3V；（含有过流保护报警切断电源，智能化误操作统计功效）。三、设备功效特点1.总体构造本设备由维修电工通用台架C以及其它附件组合而成，实训台C由实训屏（内置电源）、实训桌、实训储物柜三大部分构成。以经氧化解决的高密度材质35mm×35mm铝合金作为设备重要框架材料；两侧及电源箱体采用麻黑色15mm层压板制作；实训屏左侧为电源箱主控部分，重要用于实训台电源显示与控制，底部是电源箱的输出部分，输出外用电源为实训所用，电源箱的布局依次为电源保护装置、电源批示装置、整流桥、电源输出；实训屏上部的不锈钢管材与电源箱体上的铝合金型槽组合成维修电工通用挂板固定构造；变化实训内容需要移动挂板时，可方便地在型槽中滑动，方便更加好地配合实训；实训桌桌面采用25mm麻灰色高密度层压板封边特制，有效提高绝缘等级；实验桌底部装有最少4个导向轮，方便实训台架移动。实训储物柜采用原则构造和抽屉式，左侧有3层抽屉，用于寄存工具以及实训资料；右侧的双拉门式设计，可同时寄存两块通用挂板。实训储物柜的位置可根据需要灵活调节，外形尺寸为：1300mm×600mm×510mm。2.设备特点本设备为铝木构造，与A、B台架（亚龙此型号的原始型号）相比C台架电源保护、控制、输出类型、实验管理、监控方面大大加强，基本框架与A、B台架构造类似，台架结实美观大方，可根据教学和实训规定悬挂不同的挂板，能够完毕教学内容广、实训项目多、灵活使用，以实训台架为基础，挂板为配件，便利于实训内容扩展、更新。本设备除了YL-WXD-II型维修电工实训考核装置的全部功效外（如：照明电路、三相异步电动机控制、车铣床排故、直流电机控制、48点PLC、变频器等），电机性能大大提高，可进行电机机械性能测试、电力电子控制、PLC为FX2N-48R、另多加镗床与电动葫芦机床智能考核挂板等，配备的答题器、上位计算机（学校自备）、智能机床考核挂板车床、铣床配合能够实现机床智能化实训...
