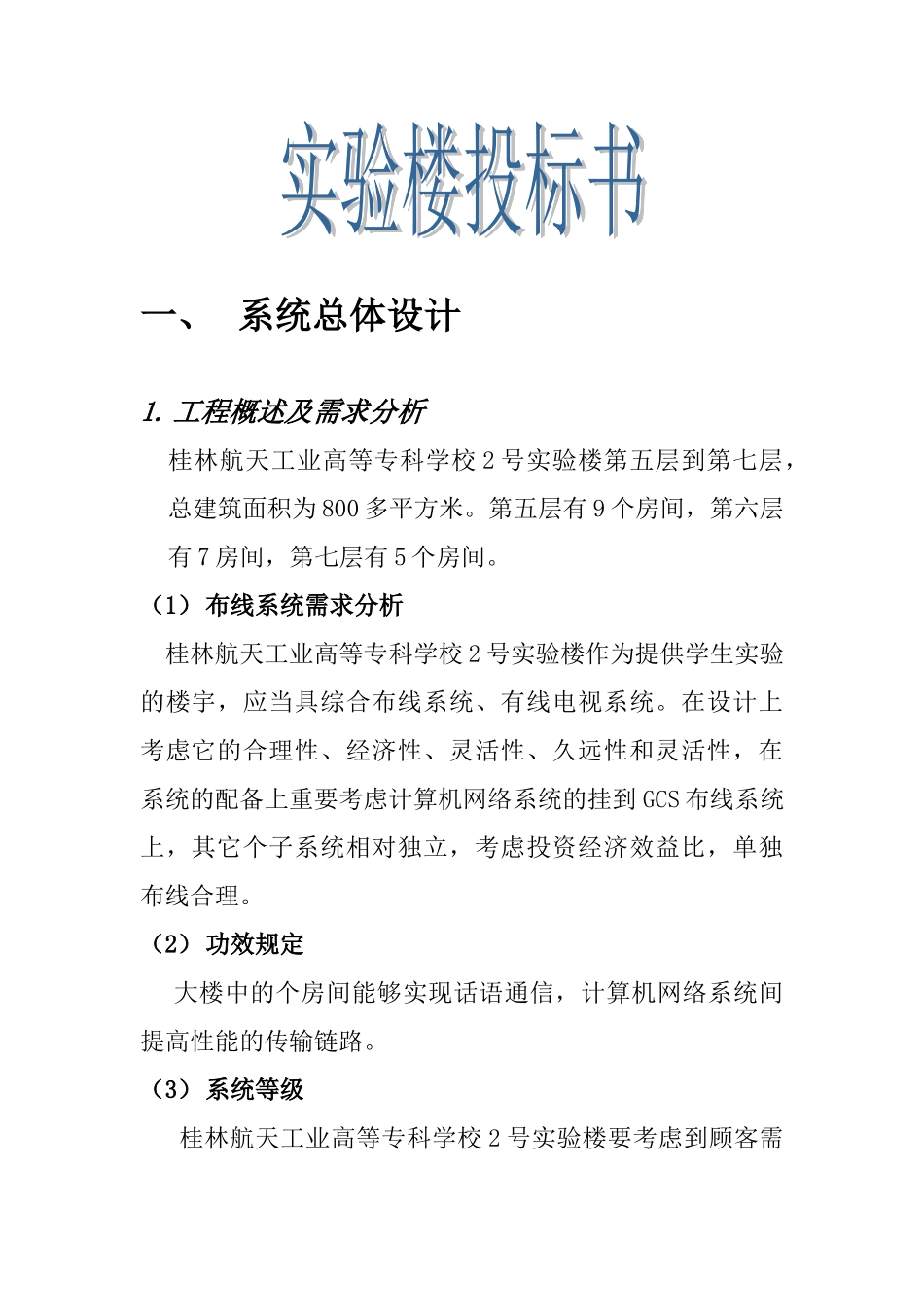

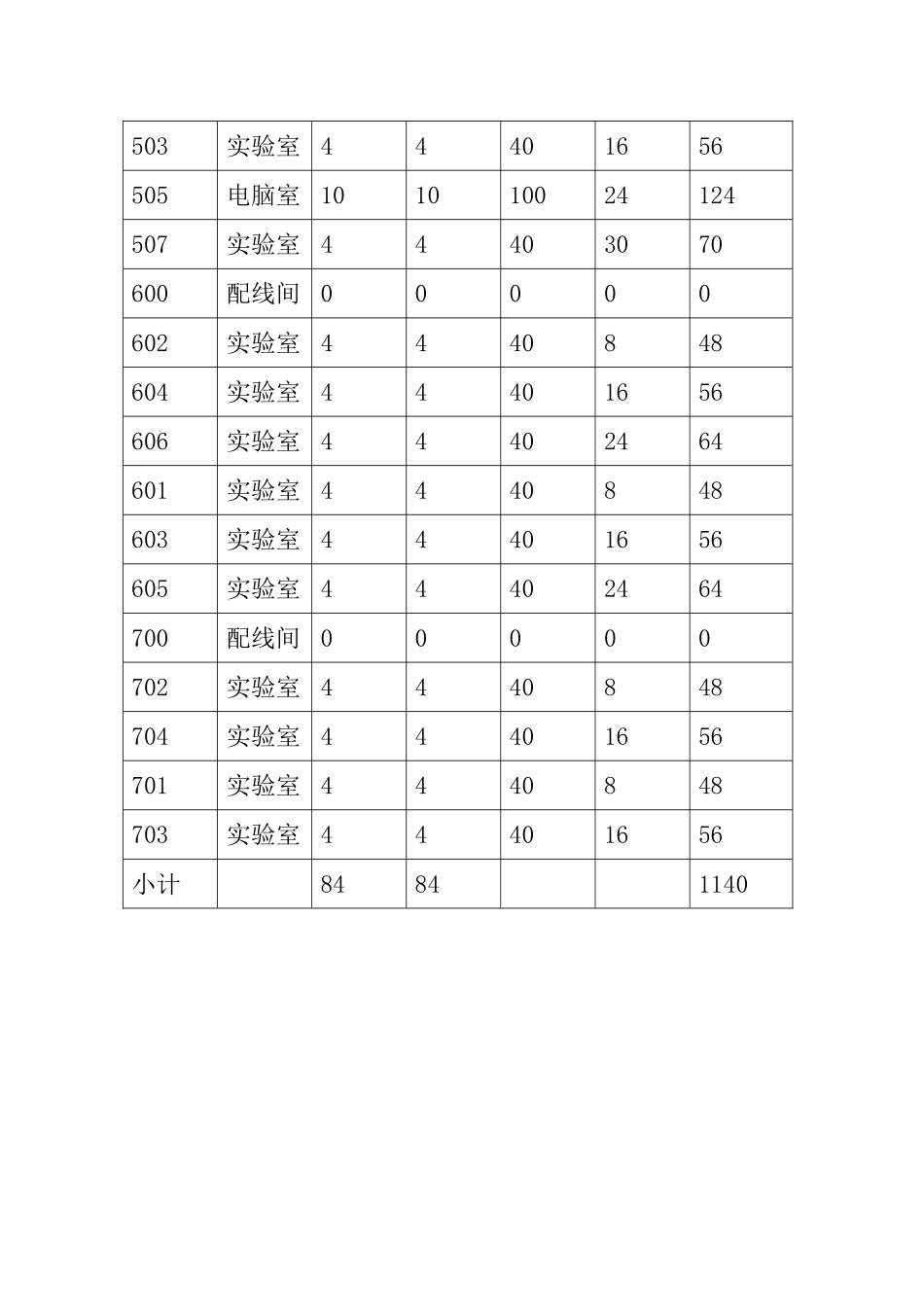

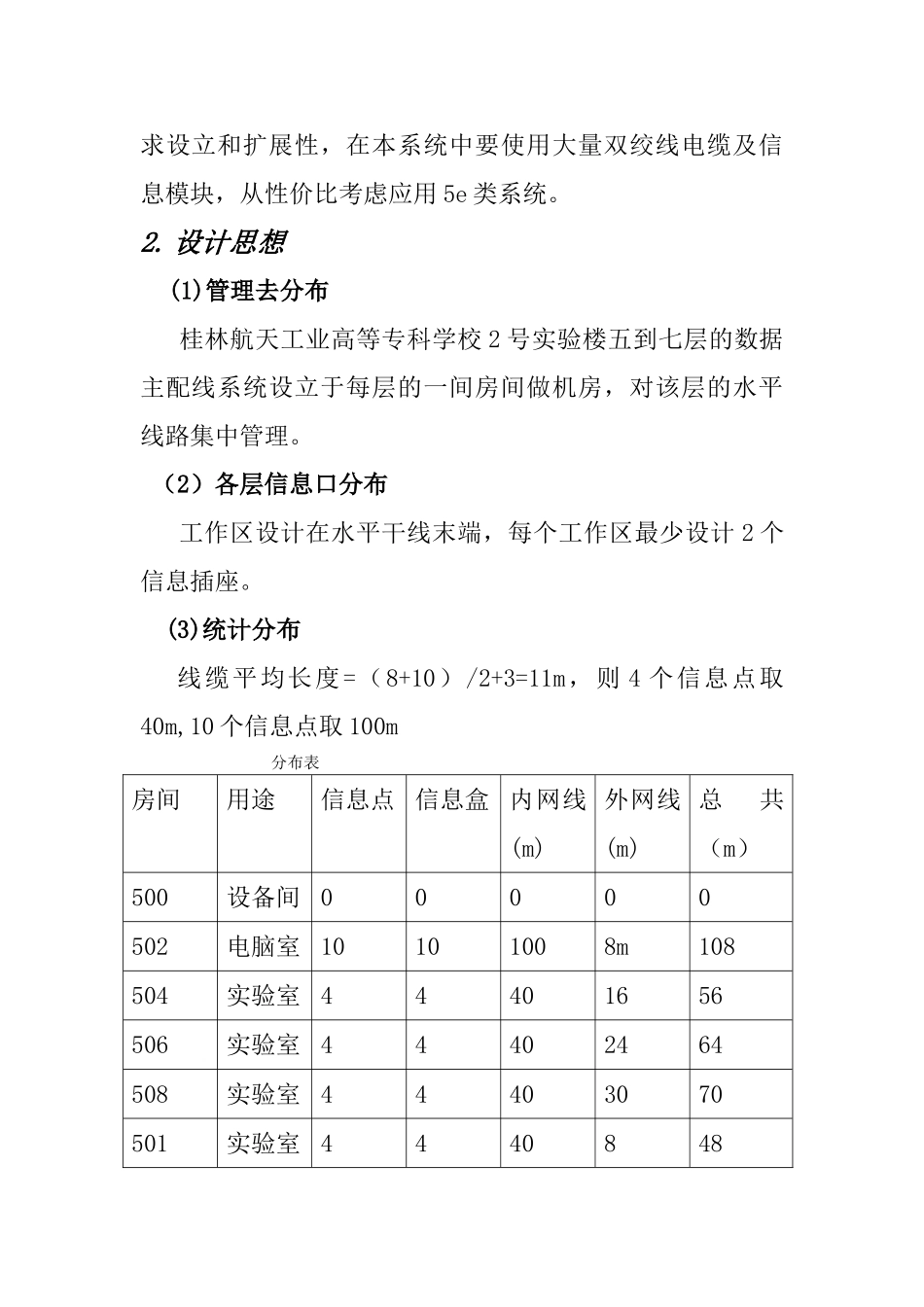

一、系统总体设计1.工程概述及需求分析桂林航天工业高等专科学校2号实验楼第五层到第七层，总建筑面积为800多平方米。第五层有9个房间，第六层有7房间，第七层有5个房间。（1）布线系统需求分析桂林航天工业高等专科学校2号实验楼作为提供学生实验的楼宇，应当具综合布线系统、有线电视系统。在设计上考虑它的合理性、经济性、灵活性、久远性和灵活性，在系统的配备上重要考虑计算机网络系统的挂到GCS布线系统上，其它个子系统相对独立，考虑投资经济效益比，单独布线合理。（2）功效规定大楼中的个房间能够实现话语通信，计算机网络系统间提高性能的传输链路。（3）系统等级桂林航天工业高等专科学校2号实验楼要考虑到顾客需求设立和扩展性，在本系统中要使用大量双绞线电缆及信息模块，从性价比考虑应用5e类系统。2.设计思想(1)管理去分布桂林航天工业高等专科学校2号实验楼五到七层的数据主配线系统设立于每层的一间房间做机房，对该层的水平线路集中管理。（2）各层信息口分布工作区设计在水平干线末端，每个工作区最少设计2个信息插座。(3)统计分布线缆平均长度=（8+10）/2+3=11m，则4个信息点取40m,10个信息点取100m分布表房间用途信息点信息盒内网线(m)外网线(m)总共（m）500设备间00000502电脑室10101008m108504实验室44401656506实验室44402464508实验室44403070501实验室4440848503实验室44401656505电脑室101010024124507实验室44403070600配线间00000602实验室4440848604实验室44401656606实验室44402464601实验室4440848603实验室44401656605实验室44402464700配线间00000702实验室4440848704实验室44401656701实验室4440848703实验室44401656小计848411403.设计原则桂林航天工业高等专科学校2号实验楼第五层到第七层设计原则：让学生综合素质得到提高，增强实验楼的功效先进性和可行性。根据实际需求和此后发展，系统的可靠性，布局的合理性和灵活性，以及投资经济性和可扩展性。.面对实际需要和此后发展：要符合国情和将来发展，考虑技术发展和可能的功效扩展和系统升级。.布局合理性：考虑系统的安全性、可靠性和信息保密性的需要。.投资经济性:要兼顾技术先进与项目投资的最佳平衡点，同时综合布线系统应最少内不落后。在此后增加新系统时能对新设备提供信息传输的支持，体现久远效益。4.系统功效本设计提出的布线系统支持下列各类应用及其设备：.话音：话机、电话.数据：千兆以太网、Internet等.视频：闭路电视监控、有线电视等二、设计方案阐明桂林航天工业高等专科学校2号实验楼第五层到第七层实际需要，现提供下列设计方案1.总体设计每间房间长为10m，宽为8m代表信息点代表房间配线架机架2.工作区子系统设计工作区布线子系统重要涉及设备连线、适配器、信息插座等部分。（1）信息点连接计算机的信息点称为数据点（2）信息插座选型及安装位置为了便于调配，数据点全部选用RJ-5信息插座，以及满足高速传输数据的需要，便于维护。工作区信息插座应安装在距离地面30cm以上位置，与计算机设备距离保持5m范畴内，每个信息插座附近最少配备一种220V交流电源插座。（3）安装面板对于某些实验室选用原则面板，安装于墙内（4）点位分布原则.每个实验室数据点4个;.每个电脑室数据点10个.3.水平干线子系统设计从工作区得信息插座延伸到楼层配线间管理子系统。为了统一调配，因此水平电缆选用5e优质非屏蔽双绞线，满足国际原则。确保多合同的局域网的运行，能够支持千兆高速网络应答。拟定路由布线时，水平电缆通过桥架法，有墙内敷设的钢管至个信息插座4.垂直干线子系统设计对数据系统的传输，垂直干线线缆选用室内6芯多模光缆。拟定路由，应选择较短的安全路由用电缆竖井和电缆桥架穿过房间地板。干线电缆可采用点对点端接，最简朴最直接的配线办法，设备间的每根干线电缆直接延伸到指定的楼层配线间。5.管理间子系统设计以600,、700为管理间也可称为楼层配线间，是在楼层安装配线设备和楼层计算机网络设备的场地，应用竖井、电源插座、UPS配电箱等设备。（1）数据系统作为计算机网络系统布线，应完毕10Mb/s、100Mb/s懂得1000Mb/s的高速传输，需要5e的配线管理系统。（2...
