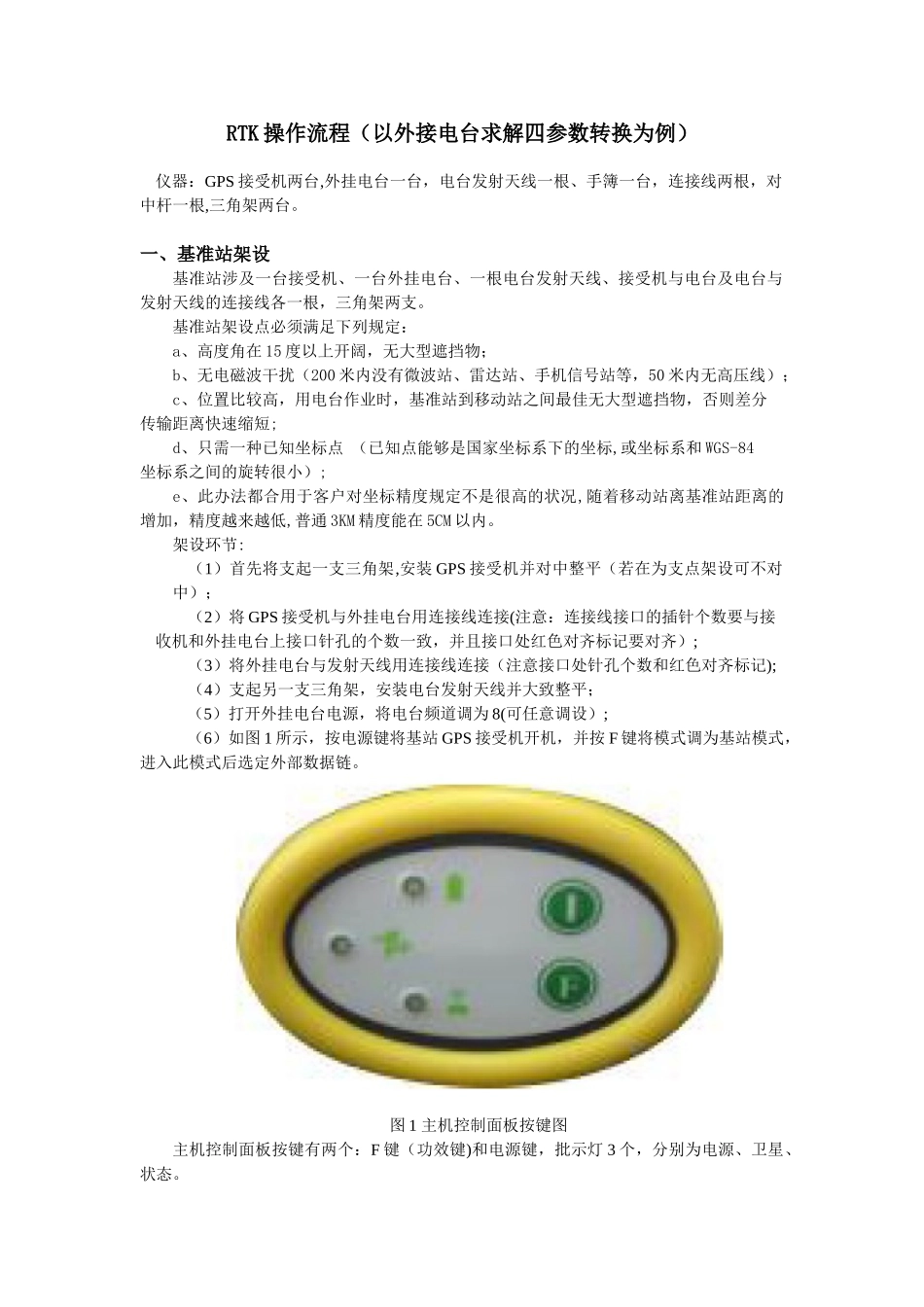

2025年RTK操作流程_第1页
1/8

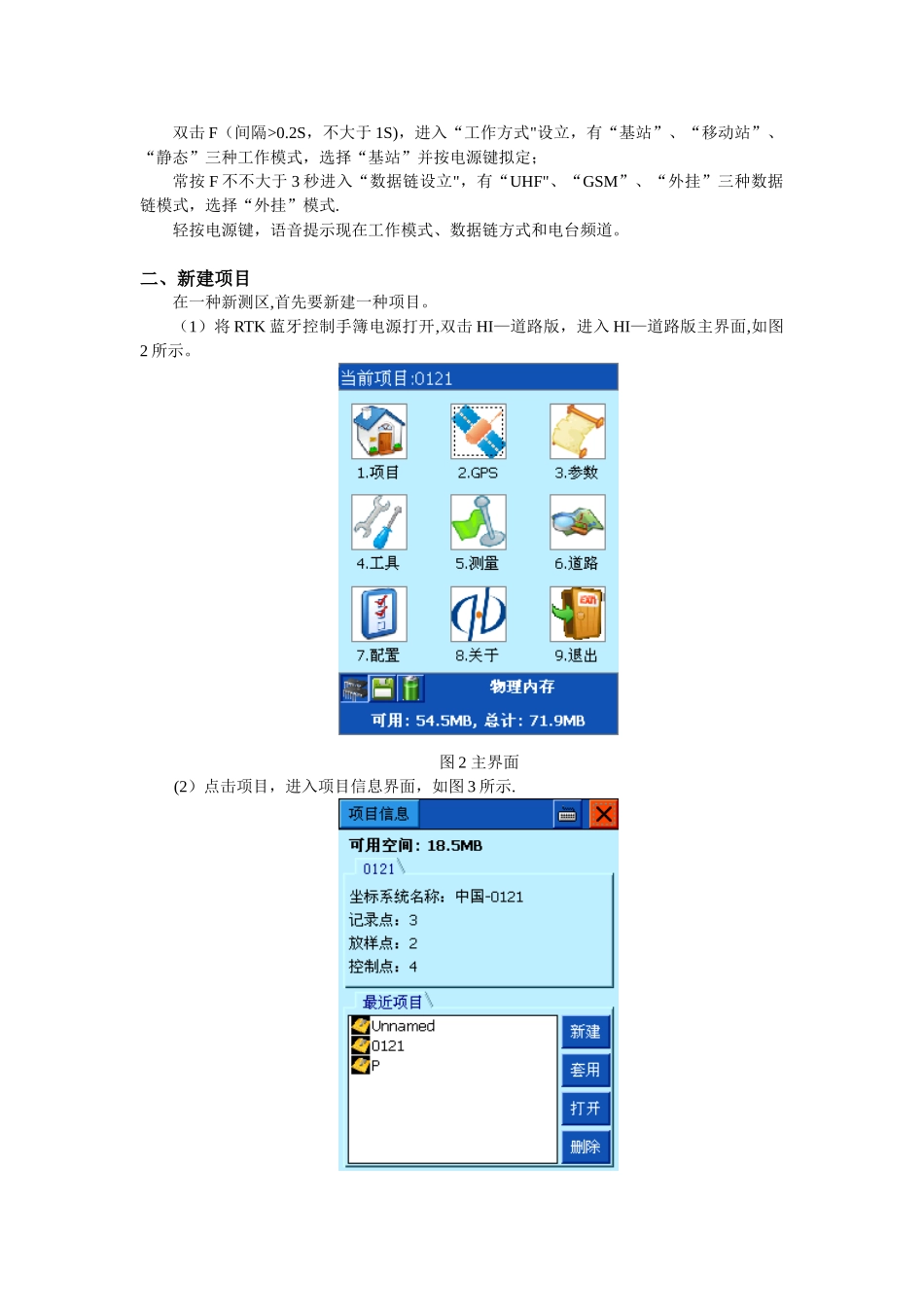

2025年RTK操作流程_第2页
2/8

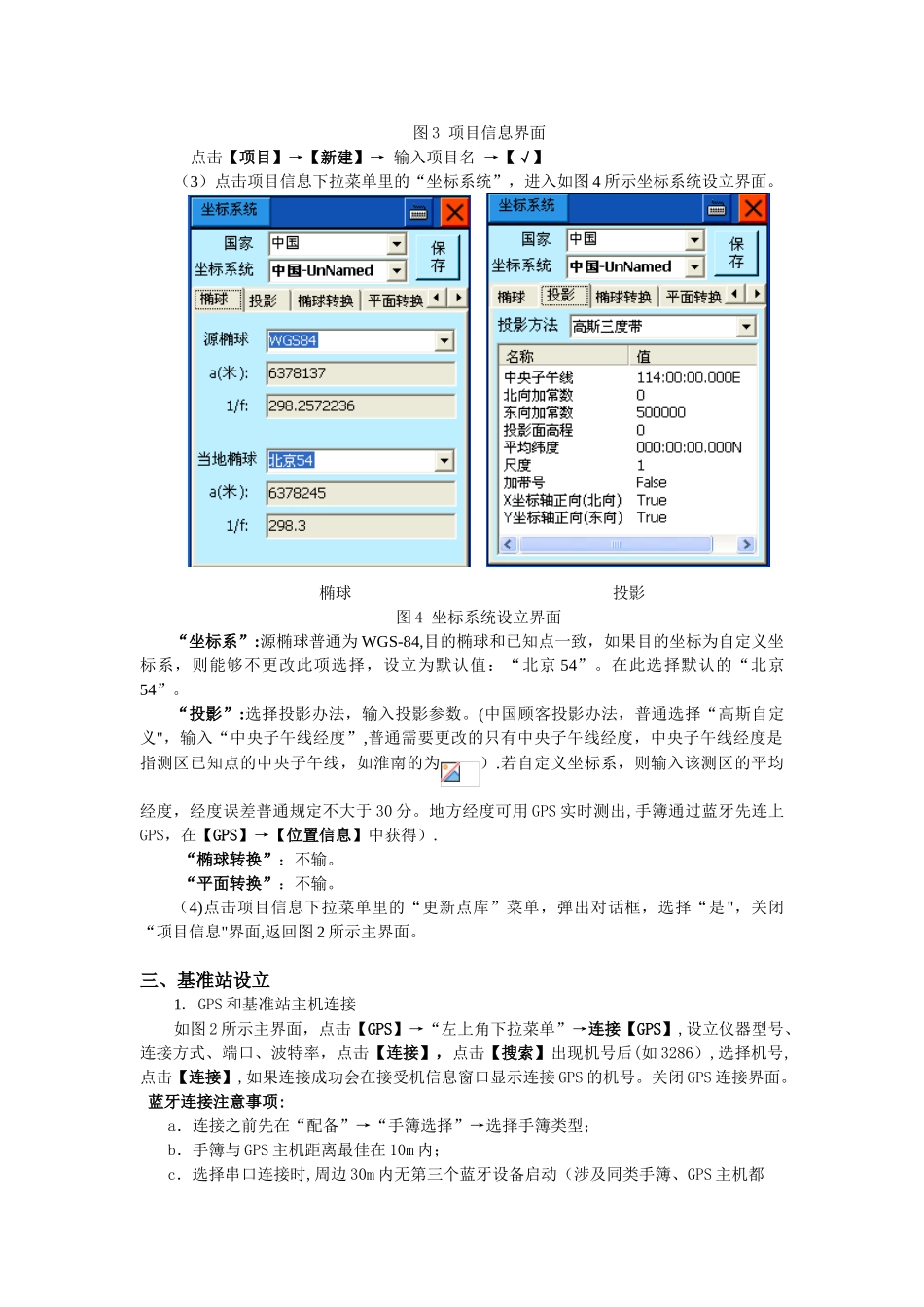

2025年RTK操作流程_第3页
3/8
RTK操作流程(以外接电台求解四参数转换为例)仪器:GPS接受机两台,外挂电台一台,电台发射天线一根、手簿一台,连接线两根,对中杆一根,三角架两台。一、基准站架设基准站涉及一台接受机、一台外挂电台、一根电台发射天线、接受机与电台及电台与发射天线的连接线各一根,三角架两支。基准站架设点必须满足下列规定:a、高度角在15度以上开阔,无大型遮挡物;b、无电磁波干扰(200米内没有微波站、雷达站、手机信号站等,50米内无高压线);c、位置比较高,用电台作业时,基准站到移动站之间最佳无大型遮挡物,否则差分传输距离快速缩短;d、只需一种已知坐标点(已知点能够是国家坐标系下的坐标,或坐标系和WGS-84坐标系之间的旋转很小);e、此办法都合用于客户对坐标精度规定不是很高的状况,随着移动站离基准站距离的增加,精度越来越低,普通3KM精度能在5CM以内。架设环节:(1)首先将支起一支三角架,安装GPS接受机并对中整平(若在为支点架设可不对中);(2)将GPS接受机与外挂电台用连接线连接(注意:连接线接口的插针个数要与接收机和外挂电台上接口针孔的个数一致,并且接口处红色对齐标记要对齐);(3)将外挂电台与发射天线用连接线连接(注意接口处针孔个数和红色对齐标记);(4)支起另一支三角架,安装电台发射天线并大致整平;(5)打开外挂电台电源,将电台频道调为8(可任意调设);(6)如图1所示,按电源键将基站GPS接受机开机,并按F键将模式调为基站模式,进入此模式后选定外部数据链。图1主机控制面板按键图主机控制面板按键有两个:F键(功效键)和电源键,批示灯3个,分别为电源、卫星、状态。双击F(间隔>0.2S,不大于1S),进入“工作方式"设立,有“基站”、“移动站”、“静态”三种工作模式,选择“基站”并按电源键拟定;常按F不不大于3秒进入“数据链设立",有“UHF"、“GSM”、“外挂”三种数据链模式,选择“外挂”模式.轻按电源键,语音提示现在工作模式、数据链方式和电台频道。二、新建项目在一种新测区,首先要新建一种项目。(1)将RTK蓝牙控制手簿电源打开,双击HI—道路版,进入HI—道路版主界面,如图2所示。图2主界面(2)点击项目,进入项目信息界面,如图3所示.图3项目信息界面点击【项目】→【新建】→输入项目名→【√】(3)点击项目信息下拉菜单里的“坐标系统”,进入如图4所示坐标系统设立界面。椭球投影图4坐标系统设立界面“坐标系”:源椭球普通为WGS-84,目的椭球和已知点一致,如果目的坐标为自定义坐标系,则能够不更改此项选择,设立为默认值:“北京54”。在此选择默认的“北京54”。“投影”:选择投影办法,输入投影参数。(中国顾客投影办法,普通选择“高斯自定义",输入“中央子午线经度”,普通需要更改的只有中央子午线经度,中央子午线经度是指测区已知点的中央子午线,如淮南的为).若自定义坐标系,则输入该测区的平均经度,经度误差普通规定不大于30分。地方经度可用GPS实时测出,手簿通过蓝牙先连上GPS,在【GPS】→【位置信息】中获得).“椭球转换”:不输。“平面转换”:不输。(4)点击项目信息下拉菜单里的“更新点库”菜单,弹出对话框,选择“是",关闭“项目信息"界面,返回图2所示主界面。三、基准站设立1.GPS和基准站主机连接如图2所示主界面,点击【GPS】→“左上角下拉菜单”→连接【GPS】,设立仪器型号、连接方式、端口、波特率,点击【连接】,点击【搜索】出现机号后(如3286),选择机号,点击【连接】,如果连接成功会在接受机信息窗口显示连接GPS的机号。关闭GPS连接界面。蓝牙连接注意事项:a.连接之前先在“配备”→“手簿选择”→选择手簿类型;b.手簿与GPS主机距离最佳在10m内;c.选择串口连接时,周边30m内无第三个蓝牙设备启动(涉及同类手簿、GPS主机都不能打开);d.如果连接不上,请重新启动接受机,或手簿程序。连接GPS蓝牙搜索图5GPS连接2.设立基准站(1)点击左上角下拉菜单,点击【基准站设立】.(2)点击【平滑】,(注:平滑成果在0。03以内)平滑完毕后点击右上角【√】。(以下图6)基准站位置平滑采集基准站坐标点击图6基准站设立1(3)点击【数据链】,选择数据链类型,输入有关参数.在此,数据...
