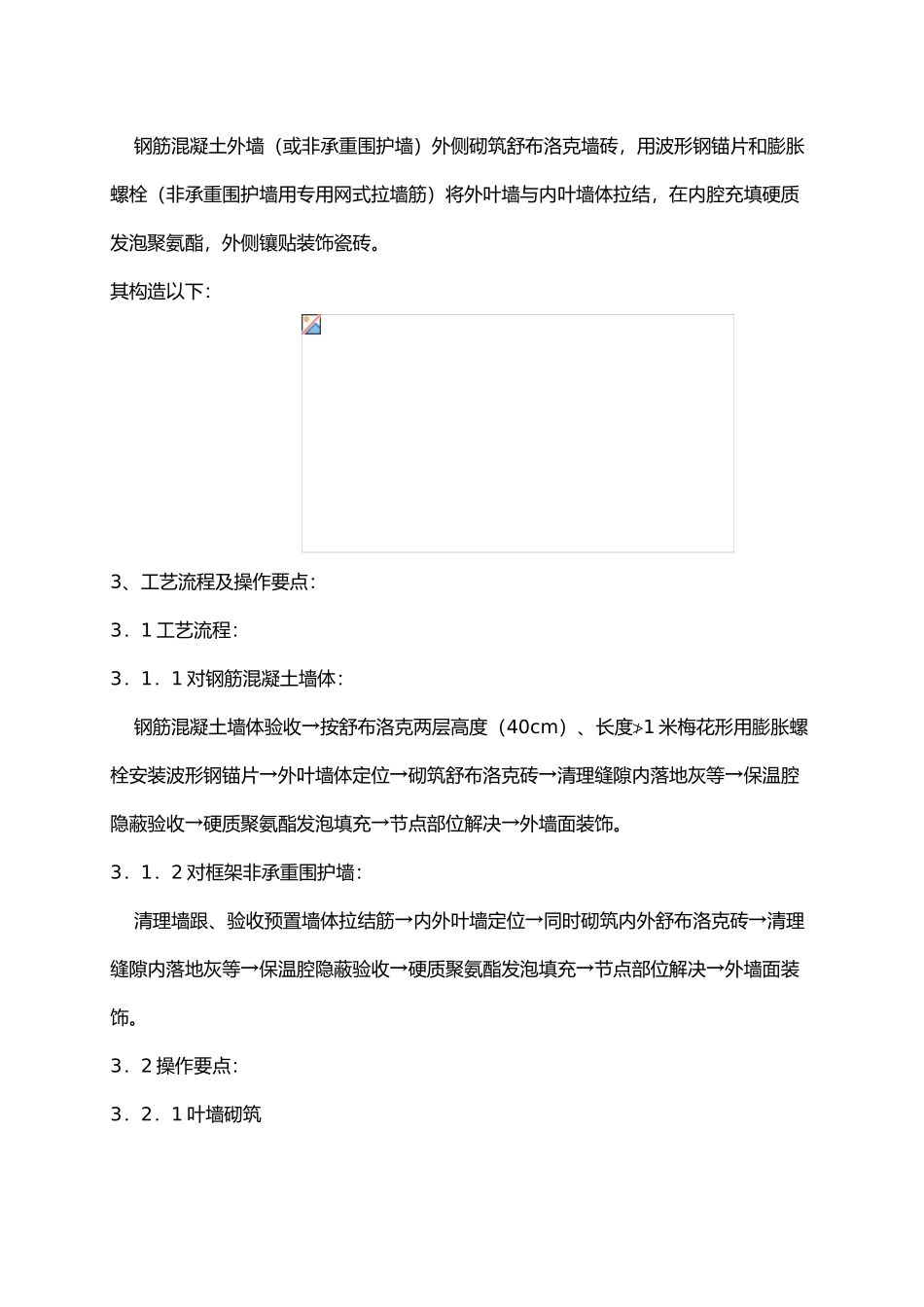

夹心保温墙体施工技术(总6页)-本页仅作为预览文档封面，使用时请删除本页-夹心保温墙体施工技术范金霞1郑培壮2（1、沧州开元建筑检测有限公司，河北沧州061000；2、河北大元建业集团，河北沧州061000）摘要：本文介绍了夹心保温墙体施工的工艺原理、流程、操作要点和所使用的材料、机具设备以及施工中的质量控制、安全方法、环保方法。核心词：保温节能；热桥；聚氨酯现场发泡材料；墙体施工。近年来随着我国建筑节能事业的发展，多个节能体系相继应用在外墙保温方面，例如：胶粉聚苯颗粒抹灰、膨胀聚苯板薄抹灰、EPS板现浇混凝土、现场喷涂硬泡聚氨酯、复合夹心保温墙、外墙挂板保温和装配式预制墙体保温等多个形式，总体上应用较广的有聚苯板薄抹灰和复合夹心保温两种，特别是复合夹心保温方式，由于能够适应外墙的任何装饰形式，越来越多地受到人们的青睐。1、该体系重要特点：1．1合用范畴广：合用于有外保温规定的全部框架构造、框剪构造和多层砖混构造。1．2外墙装饰装修方式不受限制，能够干挂石材、铝塑板，也能够镶贴外墙瓷砖、粉刷涂料等，同正常工艺施工没有区别。1．3保温效果明显，基本消除了“热桥”的影响。聚氨酯的传热系数相对较小，在门窗洞口边沿、柱、墙角等部位采用了有效的节点做法，提高了墙体的保温效果。1．4外墙整体性好：特别是外叶墙采用舒布洛克砖，提高了与聚氨酯的粘结强度；特种拉结钢片，增强了内外叶墙间的连接较果；现场发泡聚氨酯，最大程度地封堵了内腔的空洞（涉及砌筑不密实的灰缝），增强了保温性能，也提高了外墙的整体性和构造的抗震性能。2、工艺原理：钢筋混凝土外墙（或非承重围护墙）外侧砌筑舒布洛克墙砖，用波形钢锚片和膨胀螺栓（非承重围护墙用专用网式拉墙筋）将外叶墙与内叶墙体拉结，在内腔充填硬质发泡聚氨酯，外侧镶贴装饰瓷砖。其构造以下：3、工艺流程及操作要点：3．1工艺流程：3．1．1对钢筋混凝土墙体：钢筋混凝土墙体验收→按舒布洛克两层高度（40cm）、长度≯1米梅花形用膨胀螺栓安装波形钢锚片→外叶墙体定位→砌筑舒布洛克砖→清理缝隙内落地灰等→保温腔隐蔽验收→硬质聚氨酯发泡填充→节点部位解决→外墙面装饰。3．1．2对框架非承重围护墙：清理墙跟、验收预置墙体拉结筋→内外叶墙定位→同时砌筑内外舒布洛克砖→清理缝隙内落地灰等→保温腔隐蔽验收→硬质聚氨酯发泡填充→节点部位解决→外墙面装饰。3．2操作要点：3．2．1叶墙砌筑3．2．1．1叶墙砌筑前必须对砌块进行验收，涉及外形尺寸及强度，必须符合设计规定。3．2．1．2对钢筋混凝土墙体，在砌筑前按砌块（舒布洛克）每两层高度（40cm）弹水平墨线，沿长度≯1米梅花形用φ8膨胀螺栓安装波形钢锚片，膨胀螺栓须做抗拉拔实验，强度不不大于，波形钢锚片长度120mm，锚入外叶墙中60mm。3．2．1．3对于框架非承重围护墙，砌筑前先检查墙体拉结筋，沿叶墙高度每40cm须设立4道，内、外叶墙各设两道，伸入墙体长度≮1m，端部90度弯拆，弯拆长度为60mm，同普通粘土砖砌筑规定。内外叶墙的拉结用φ4专用网式拉结网每两层（40cm高）砌体放置一道。见图3：3．2．1．4砌筑砂浆强度等级不应低于M10，灰缝饱满，竖缝必须加浆挤紧，砌筑上部时，不允许对下部墙体造成扰动。波形钢锚片的下侧座浆必须密实，不允许出现空鼓。3．2．2聚氨酯填充：3．2．2．1聚氨酯施工前，应将保温腔内落地灰浆等杂物去除干净，穿墙孔及墙面的缺损处均修整完毕；报监理工程师进行隐蔽验收，合格后方可施工。3．2．2．3聚氨酯现场发泡材料性能应符合下表规定：项目单位指标体现密度kg/m330--50导热系数w/(m．k)≤压缩强度Mpa≥拉伸强度Mpa≥燃烧性平均燃烧时间S≤30平均燃烧高度mm≤2503．2．2．4聚氨酯现场发泡填充，按聚氨酯黑料∶聚氨酯白料1∶1体积比，采用高压无气喷涂机在≮10Mpa压力条件下进行发泡作业，喷枪沿底至高逐级进行，规定物料雾化均匀，发泡速度一致，白化时间控制在5S左右，失粘时间控制在20S左右，同里向外，由下向上逐级喷涂，一层失粘后覆盖下一层。3．3节点解决节点按河北省《05系列建筑原则设计图集》外墙夹心保温做法解决，要确保节点部位聚氨酯连通，外侧用耐候胶...
