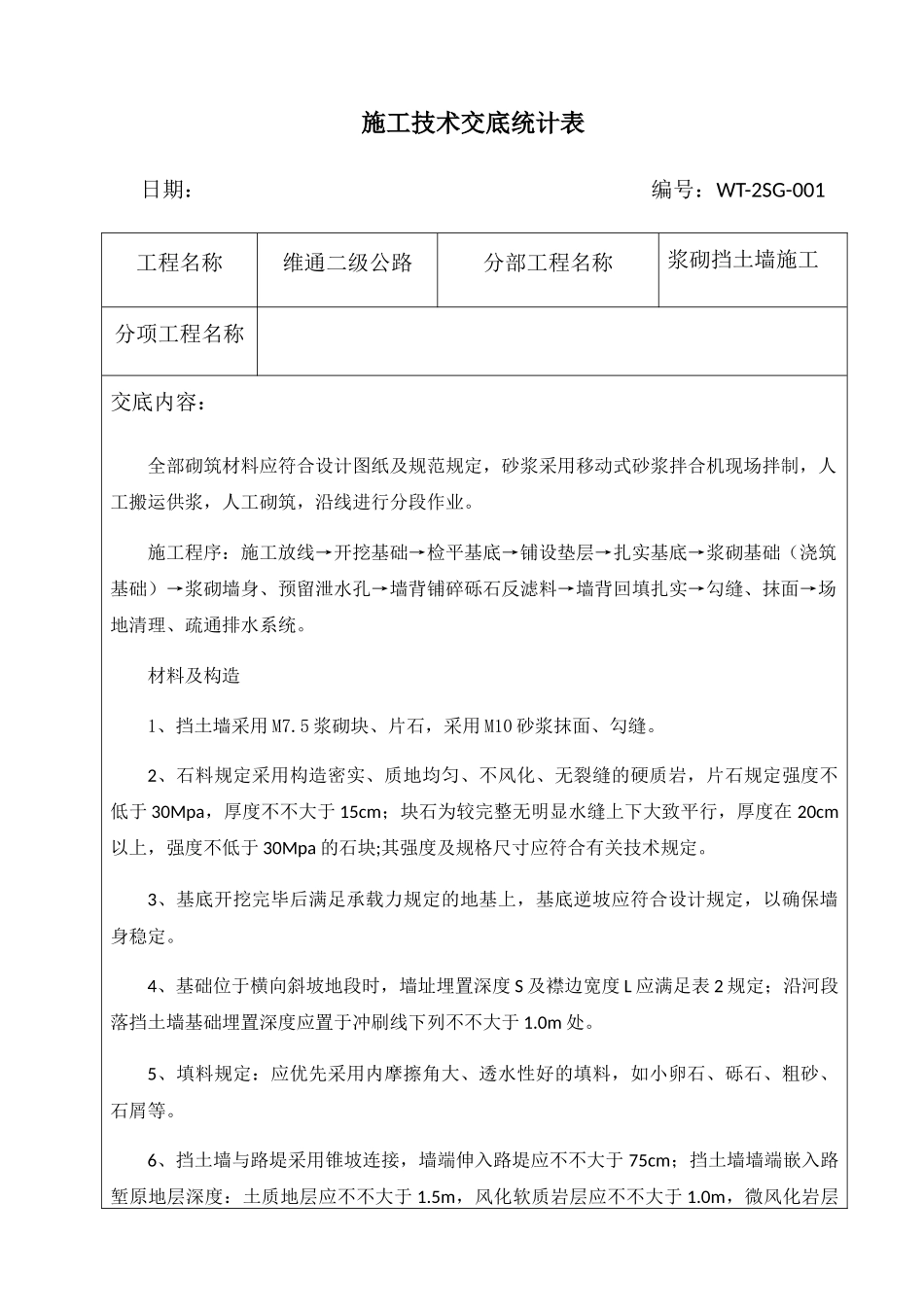

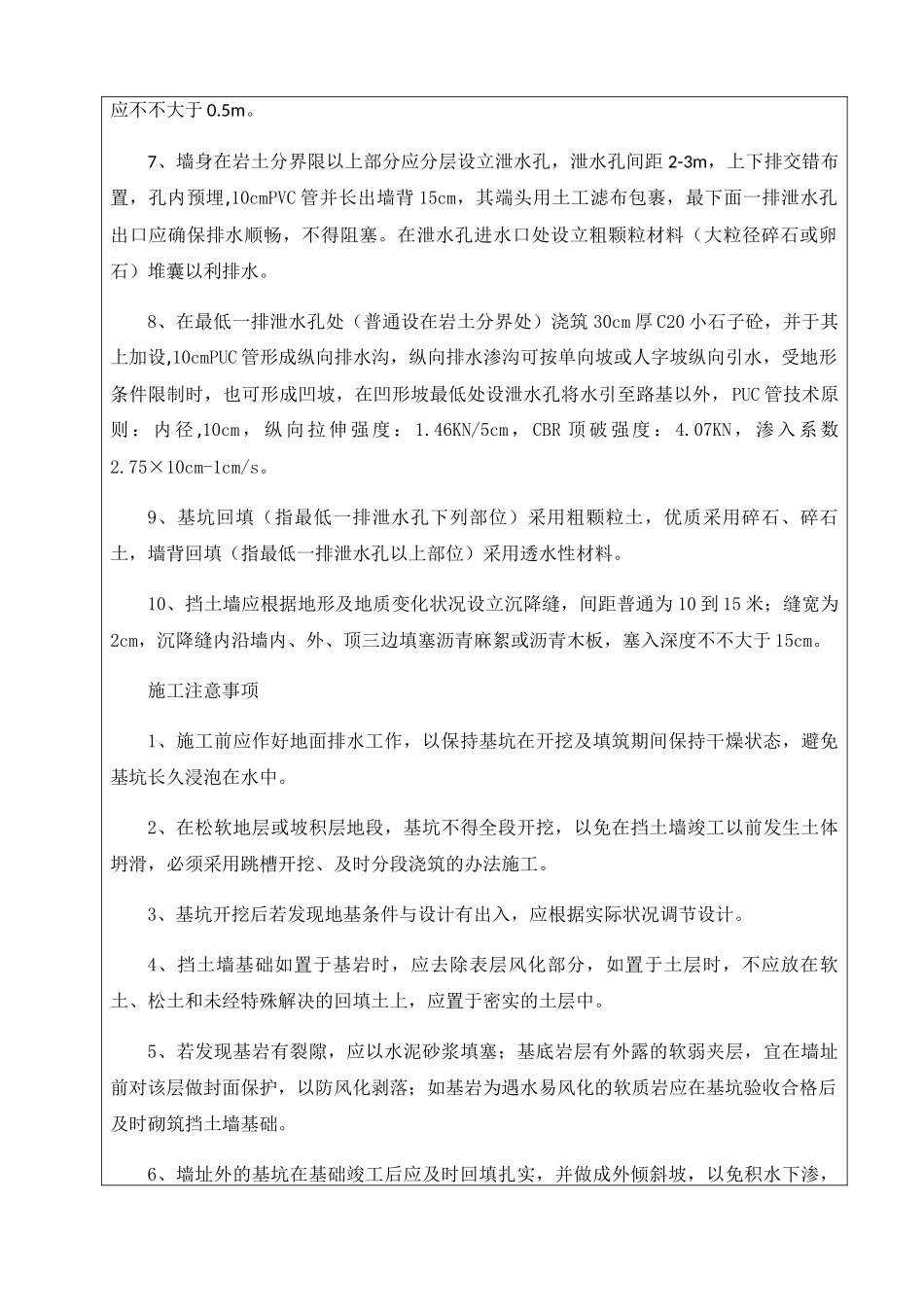

施工技术交底统计表日期：编号：WT-2SG-001工程名称维通二级公路分部工程名称浆砌挡土墙施工分项工程名称交底内容：全部砌筑材料应符合设计图纸及规范规定，砂浆采用移动式砂浆拌合机现场拌制，人工搬运供浆，人工砌筑，沿线进行分段作业。施工程序：施工放线→开挖基础→检平基底→铺设垫层→扎实基底→浆砌基础（浇筑基础）→浆砌墙身、预留泄水孔→墙背铺碎砾石反滤料→墙背回填扎实→勾缝、抹面→场地清理、疏通排水系统。材料及构造1、挡土墙采用M7.5浆砌块、片石，采用M10砂浆抹面、勾缝。2、石料规定采用构造密实、质地均匀、不风化、无裂缝的硬质岩，片石规定强度不低于30Mpa，厚度不不大于15cm；块石为较完整无明显水缝上下大致平行，厚度在20cm以上，强度不低于30Mpa的石块;其强度及规格尺寸应符合有关技术规定。3、基底开挖完毕后满足承载力规定的地基上，基底逆坡应符合设计规定，以确保墙身稳定。4、基础位于横向斜坡地段时，墙址埋置深度S及襟边宽度L应满足表2规定；沿河段落挡土墙基础埋置深度应置于冲刷线下列不不大于1.0m处。5、填料规定：应优先采用内摩擦角大、透水性好的填料，如小卵石、砾石、粗砂、石屑等。6、挡土墙与路堤采用锥坡连接，墙端伸入路堤应不不大于75cm；挡土墙墙端嵌入路堑原地层深度：土质地层应不不大于1.5m，风化软质岩层应不不大于1.0m，微风化岩层应不不大于0.5m。7、墙身在岩土分界限以上部分应分层设立泄水孔，泄水孔间距2-3m，上下排交错布置，孔内预埋,10cmPVC管并长出墙背15cm，其端头用土工滤布包裹，最下面一排泄水孔出口应确保排水顺畅，不得阻塞。在泄水孔进水口处设立粗颗粒材料（大粒径碎石或卵石）堆囊以利排水。8、在最低一排泄水孔处（普通设在岩土分界处）浇筑30cm厚C20小石子砼，并于其上加设,10cmPUC管形成纵向排水沟，纵向排水渗沟可按单向坡或人字坡纵向引水，受地形条件限制时，也可形成凹坡，在凹形坡最低处设泄水孔将水引至路基以外，PUC管技术原则：内径,10cm，纵向拉伸强度：1.46KN/5cm，CBR顶破强度：4.07KN，渗入系数2.75×10cm-1cm/s。9、基坑回填（指最低一排泄水孔下列部位）采用粗颗粒土，优质采用碎石、碎石土，墙背回填（指最低一排泄水孔以上部位）采用透水性材料。10、挡土墙应根据地形及地质变化状况设立沉降缝，间距普通为10到15米；缝宽为2cm，沉降缝内沿墙内、外、顶三边填塞沥青麻絮或沥青木板，塞入深度不不大于15cm。施工注意事项1、施工前应作好地面排水工作，以保持基坑在开挖及填筑期间保持干燥状态，避免基坑长久浸泡在水中。2、在松软地层或坡积层地段，基坑不得全段开挖，以免在挡土墙竣工以前发生土体坍滑，必须采用跳槽开挖、及时分段浇筑的办法施工。3、基坑开挖后若发现地基条件与设计有出入，应根据实际状况调节设计。4、挡土墙基础如置于基岩时，应去除表层风化部分，如置于土层时，不应放在软土、松土和未经特殊解决的回填土上，应置于密实的土层中。5、若发现基岩有裂隙，应以水泥砂浆填塞；基底岩层有外露的软弱夹层，宜在墙址前对该层做封面保护，以防风化剥落；如基岩为遇水易风化的软质岩应在基坑验收合格后及时砌筑挡土墙基础。6、墙址外的基坑在基础竣工后应及时回填扎实，并做成外倾斜坡，以免积水下渗，影响墙身饿稳定。7、当墙后地面横坡陡于1:5时，应先挖台阶，然后在回填。交底单位接受单位交底人接受人
