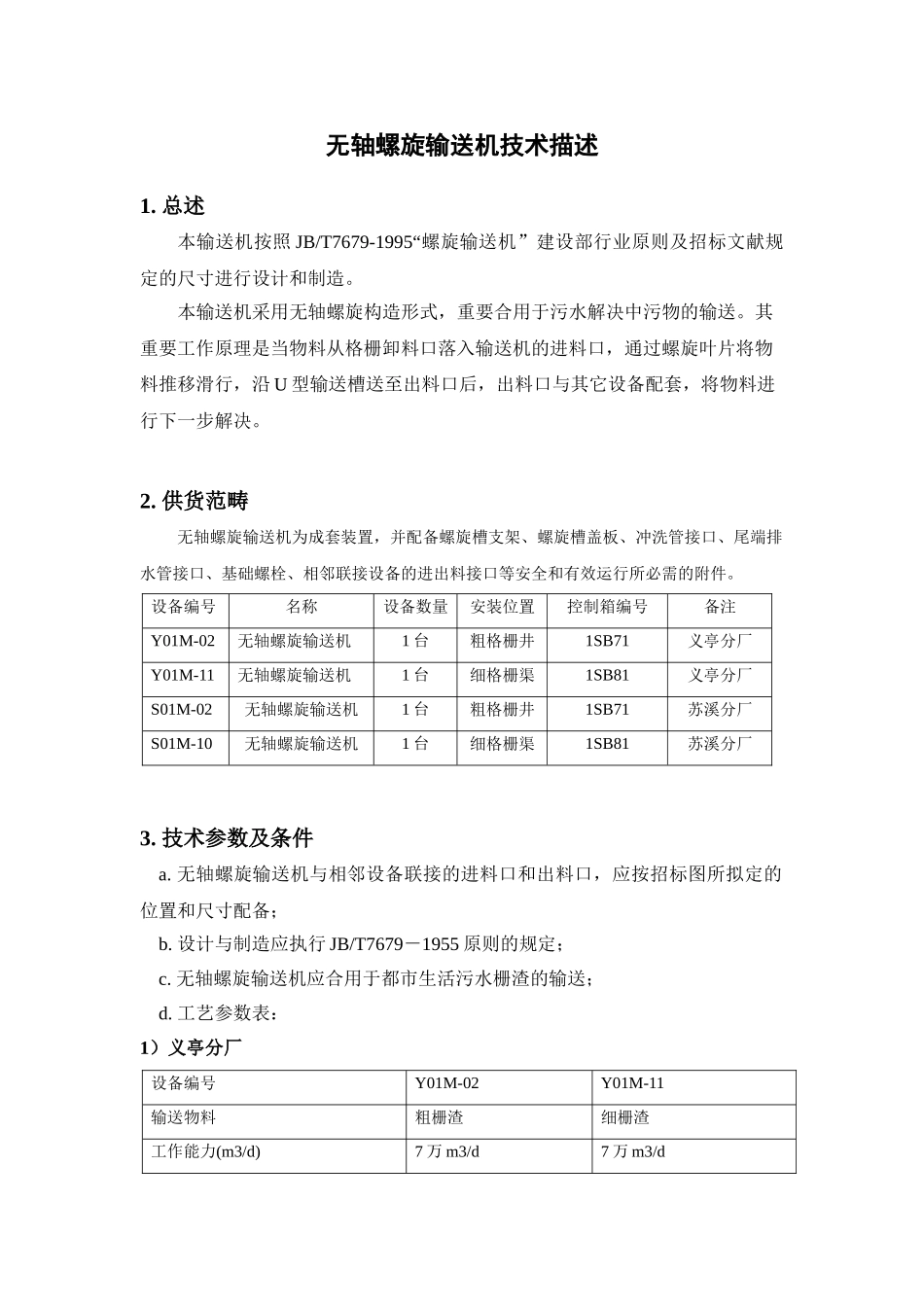

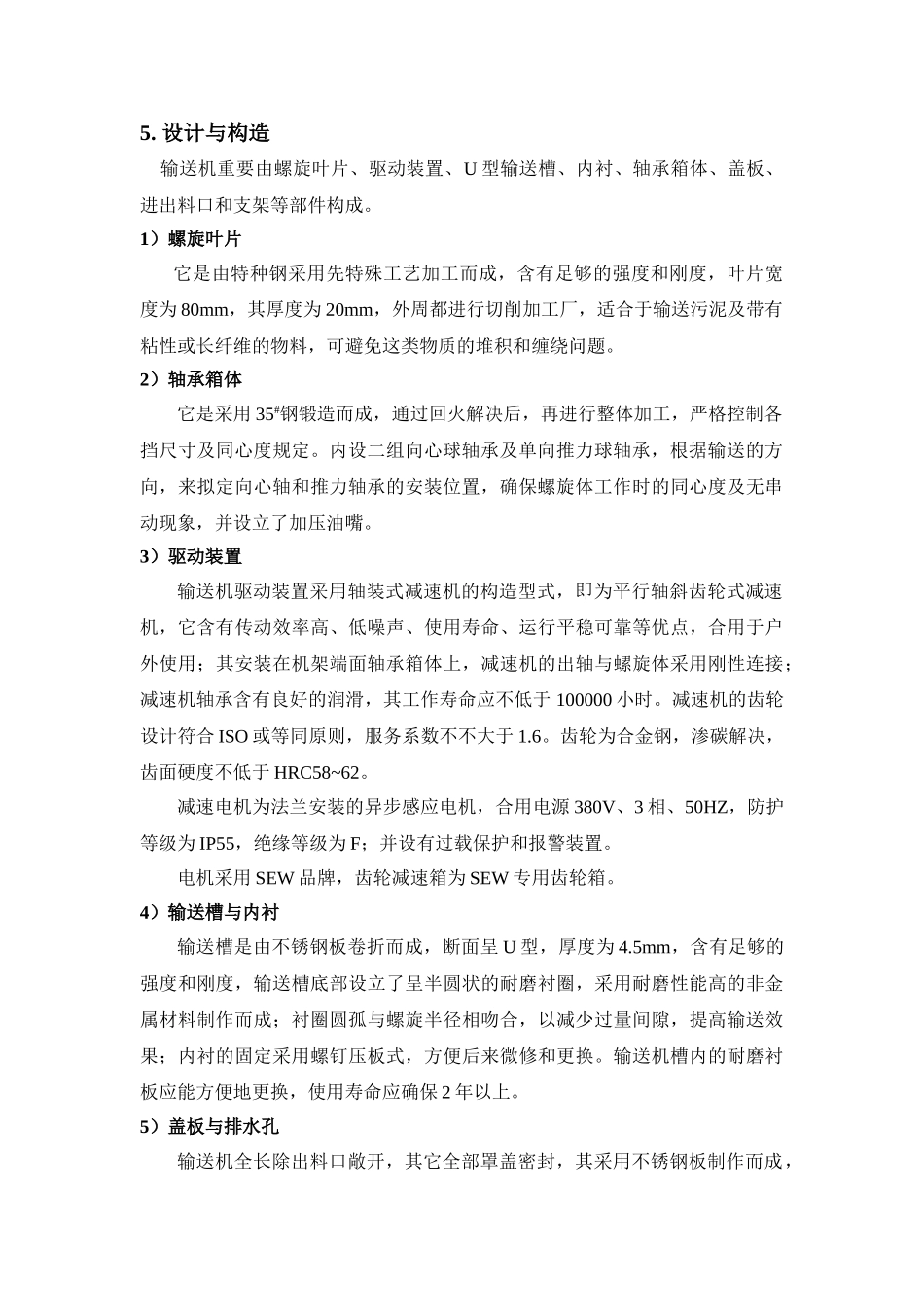

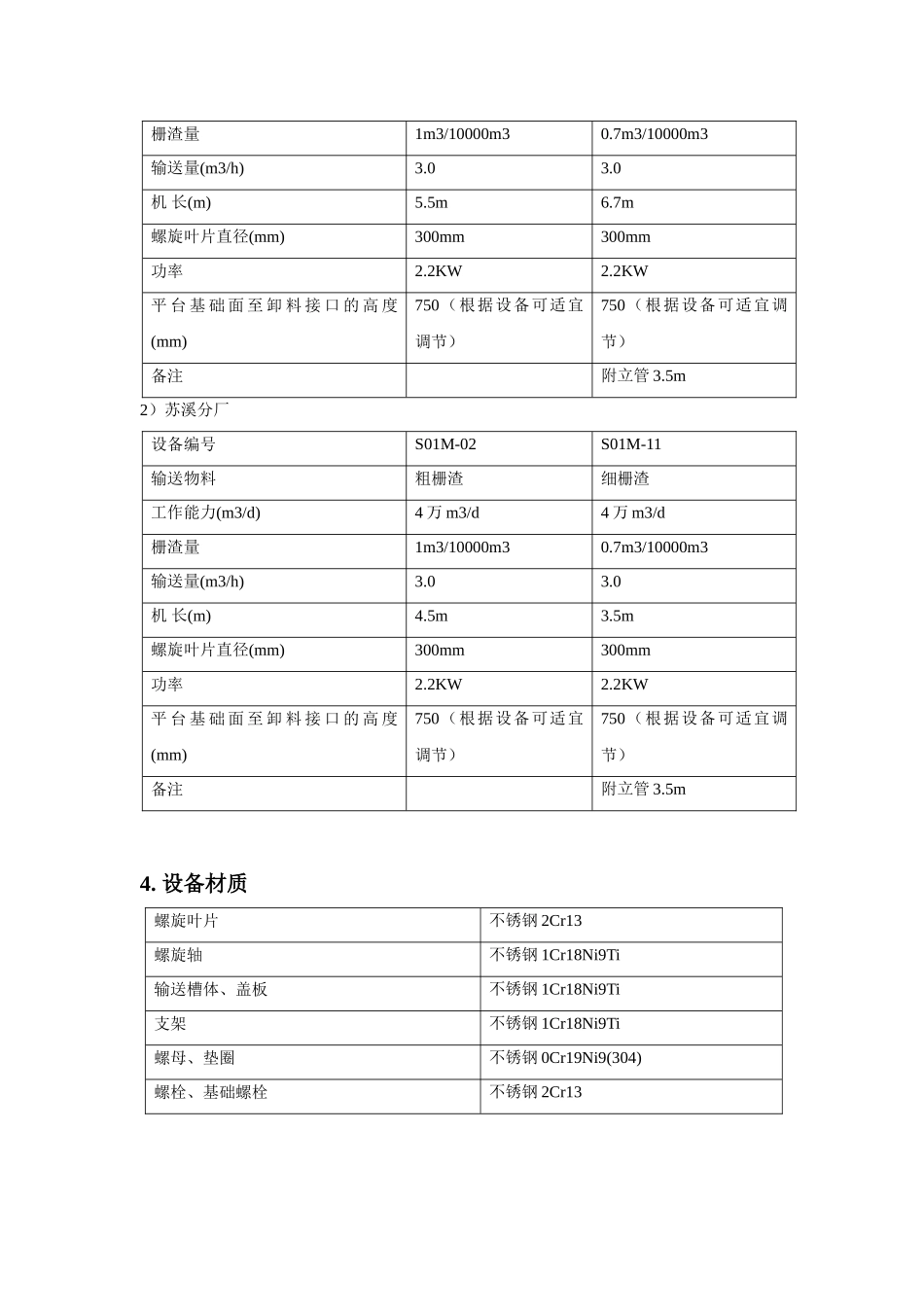

无轴螺旋输送机技术描述1.总述本输送机按照JB/T7679-1995“螺旋输送机”建设部行业原则及招标文献规定的尺寸进行设计和制造。本输送机采用无轴螺旋构造形式，重要合用于污水解决中污物的输送。其重要工作原理是当物料从格栅卸料口落入输送机的进料口，通过螺旋叶片将物料推移滑行，沿U型输送槽送至出料口后，出料口与其它设备配套，将物料进行下一步解决。2.供货范畴无轴螺旋输送机为成套装置，并配备螺旋槽支架、螺旋槽盖板、冲洗管接口、尾端排水管接口、基础螺栓、相邻联接设备的进出料接口等安全和有效运行所必需的附件。设备编号名称设备数量安装位置控制箱编号备注Y01M-02无轴螺旋输送机1台粗格栅井1SB71义亭分厂Y01M-11无轴螺旋输送机1台细格栅渠1SB81义亭分厂S01M-02无轴螺旋输送机1台粗格栅井1SB71苏溪分厂S01M-10无轴螺旋输送机1台细格栅渠1SB81苏溪分厂3.技术参数及条件a.无轴螺旋输送机与相邻设备联接的进料口和出料口，应按招标图所拟定的位置和尺寸配备；b.设计与制造应执行JB/T7679－1955原则的规定；c.无轴螺旋输送机应合用于都市生活污水栅渣的输送；d.工艺参数表：1）义亭分厂设备编号Y01M-02Y01M-11输送物料粗栅渣细栅渣工作能力(m3/d)7万m3/d7万m3/d栅渣量1m3/10000m30.7m3/10000m3输送量(m3/h)3.03.0机长(m)5.5m6.7m螺旋叶片直径(mm)300mm300mm功率2.2KW2.2KW平台基础面至卸料接口的高度(mm)750（根据设备可适宜调节）750（根据设备可适宜调节）备注附立管3.5m2）苏溪分厂设备编号S01M-02S01M-11输送物料粗栅渣细栅渣工作能力(m3/d)4万m3/d4万m3/d栅渣量1m3/10000m30.7m3/10000m3输送量(m3/h)3.03.0机长(m)4.5m3.5m螺旋叶片直径(mm)300mm300mm功率2.2KW2.2KW平台基础面至卸料接口的高度(mm)750（根据设备可适宜调节）750（根据设备可适宜调节）备注附立管3.5m4.设备材质螺旋叶片不锈钢2Cr13螺旋轴不锈钢1Cr18Ni9Ti输送槽体、盖板不锈钢1Cr18Ni9Ti支架不锈钢1Cr18Ni9Ti螺母、垫圈不锈钢0Cr19Ni9(304)螺栓、基础螺栓不锈钢2Cr135.设计与构造输送机重要由螺旋叶片、驱动装置、U型输送槽、内衬、轴承箱体、盖板、进出料口和支架等部件构成。1）螺旋叶片它是由特种钢采用先特殊工艺加工而成，含有足够的强度和刚度，叶片宽度为80mm，其厚度为20mm，外周都进行切削加工厂，适合于输送污泥及带有粘性或长纤维的物料，可避免这类物质的堆积和缠绕问题。2）轴承箱体它是采用35#钢锻造而成，通过回火解决后，再进行整体加工，严格控制各挡尺寸及同心度规定。内设二组向心球轴承及单向推力球轴承，根据输送的方向，来拟定向心轴和推力轴承的安装位置，确保螺旋体工作时的同心度及无串动现象，并设立了加压油嘴。3）驱动装置输送机驱动装置采用轴装式减速机的构造型式，即为平行轴斜齿轮式减速机，它含有传动效率高、低噪声、使用寿命、运行平稳可靠等优点，合用于户外使用；其安装在机架端面轴承箱体上，减速机的出轴与螺旋体采用刚性连接；减速机轴承含有良好的润滑，其工作寿命应不低于100000小时。减速机的齿轮设计符合ISO或等同原则，服务系数不不大于1.6。齿轮为合金钢，渗碳解决，齿面硬度不低于HRC58~62。减速电机为法兰安装的异步感应电机，合用电源380V、3相、50HZ，防护等级为IP55，绝缘等级为F；并设有过载保护和报警装置。电机采用SEW品牌，齿轮减速箱为SEW专用齿轮箱。4）输送槽与内衬输送槽是由不锈钢板卷折而成，断面呈U型，厚度为4.5mm，含有足够的强度和刚度，输送槽底部设立了呈半圆状的耐磨衬圈，采用耐磨性能高的非金属材料制作而成；衬圈圆孤与螺旋半径相吻合，以减少过量间隙，提高输送效果；内衬的固定采用螺钉压板式，方便后来微修和更换。输送机槽内的耐磨衬板应能方便地更换，使用寿命应确保2年以上。5）盖板与排水孔输送机全长除出料口敞开，其它全部罩盖密封，其采用不锈钢板制作而成，重要是避免输送时栅渣和水的外溢与卸漏，并减少臭气味的挥发，保护周边环境的卫生。在倾斜输送机底部还设有排水孔，与外侧的排放管相连接，便于设备清洗时的污水排放及工作时将栅渣在输送过程中滤出的污水通过它原流回到格栅井中，从而避免了机内积水现象...
