第一章概述1完毕本次循环工作后,停止在最初位置
其运动路线示意图以下图1-1所示
如图1-1小车运动路线示意图第二章硬件设计2

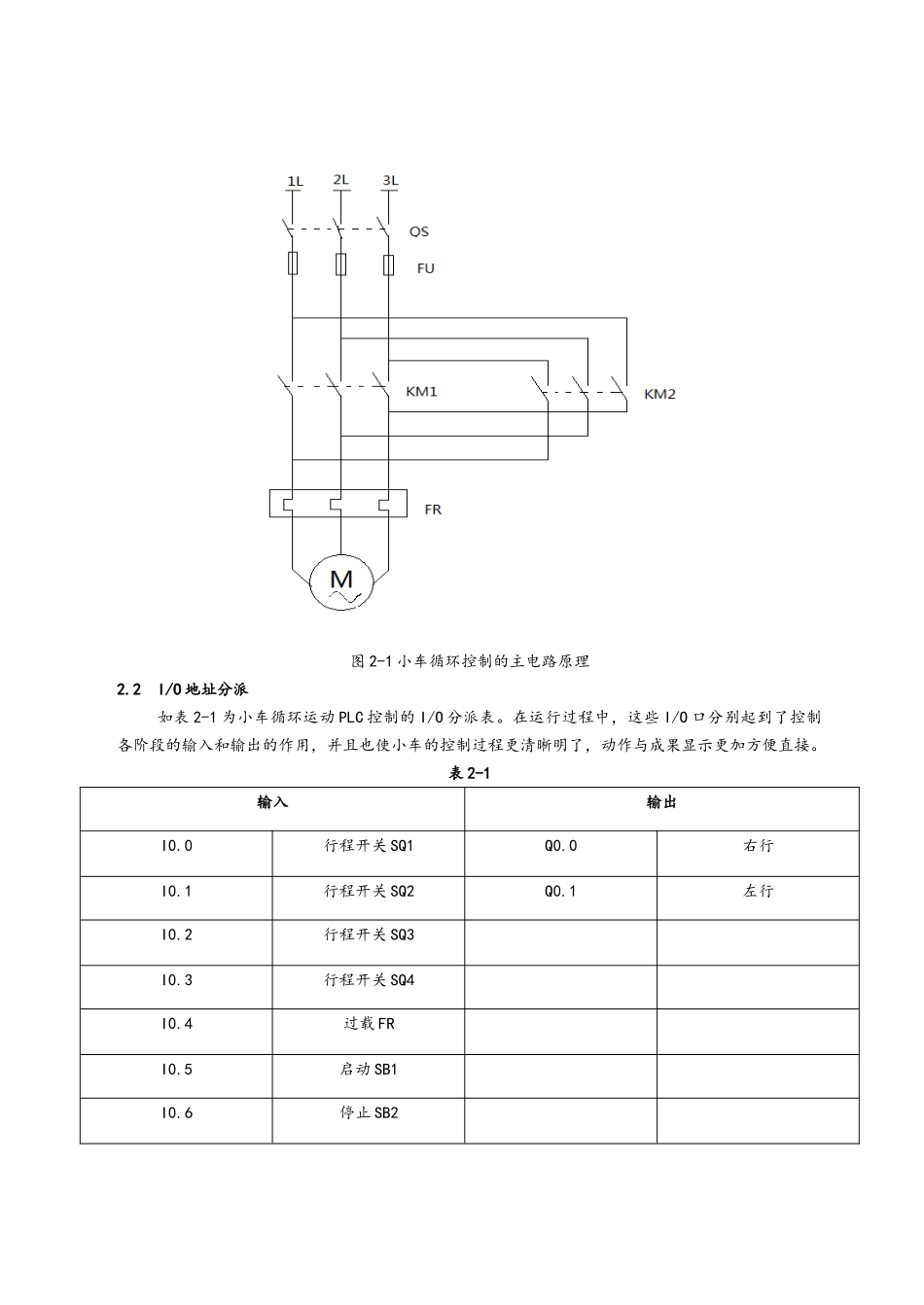

1主电路图如图2-1为小车循环控制的主电路原理图
该电路图运用两个接触器的主触点KM1、KM2分别接至电机的三相电源进线中,其中相对电源的任意两相对调,即可实现电机的正反转,也可达成小车左右运行的目的
假设接通KM1为正转(小车右行),则接通KM2为反转(小车左行)
图2-1小车循环控制的主电路原理2
2I/O地址分派如表2-1为小车循环运动PLC控制的I/O分派表
在运行过程中,这些I/O口分别起到了控制各阶段的输入和输出的作用,并且也使小车的控制过程更清晰明了,动作与成果显示更加方便直接
表2-1输入输出I0
0行程开关SQ1Q0
1行程开关SQ2Q0
2行程开关SQ3I0
3行程开关SQ4I0
4过载FRI0
5启动SB1I0
6停止SB22
3I/O接线图如图2-2为小车循环运动PLC控制的I/O接线图
在进行调试过程时,在PLC模块上,当I0
0有输入信号,即按下SQ1;当I0
1有输入信号,也即按下SQ2,以这类推,I/O接线图就是把实际的开关信号变成调试时的输入信号
同理,输出信号也是运用PLC模块把小车的实际运动用Q0
1的状态体现出来
图2-2小车循环运动PLC控制的I/O接线图2
4元件列表如表2-2为小车循环运动PLC控制的元件列表
在本次设计中就是运用这些元件,用若干导线连接起来构成了我们需要的原理图、I/O接线图
表2-2序号代号名称型号数量1M三相异步电机J02-22-4,1
5kw1410转/分,380V,3
49安12QS空气开关DZ47-3P33FR热继电器JR36-2014CPUPLC解决器CPU22215KM交流接触器CJX2-0926SB按钮LAY827SQ行程开关LXK24
