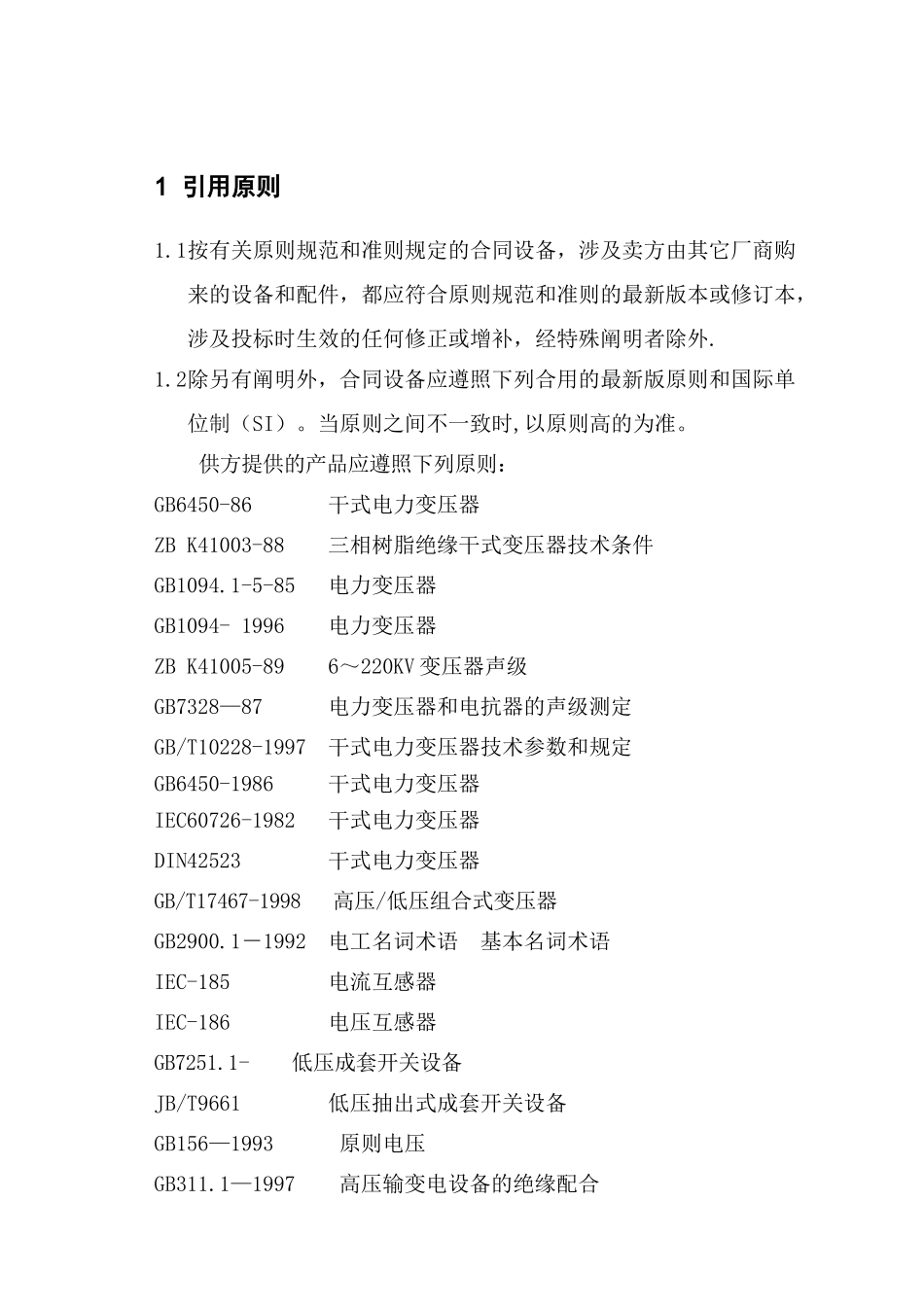

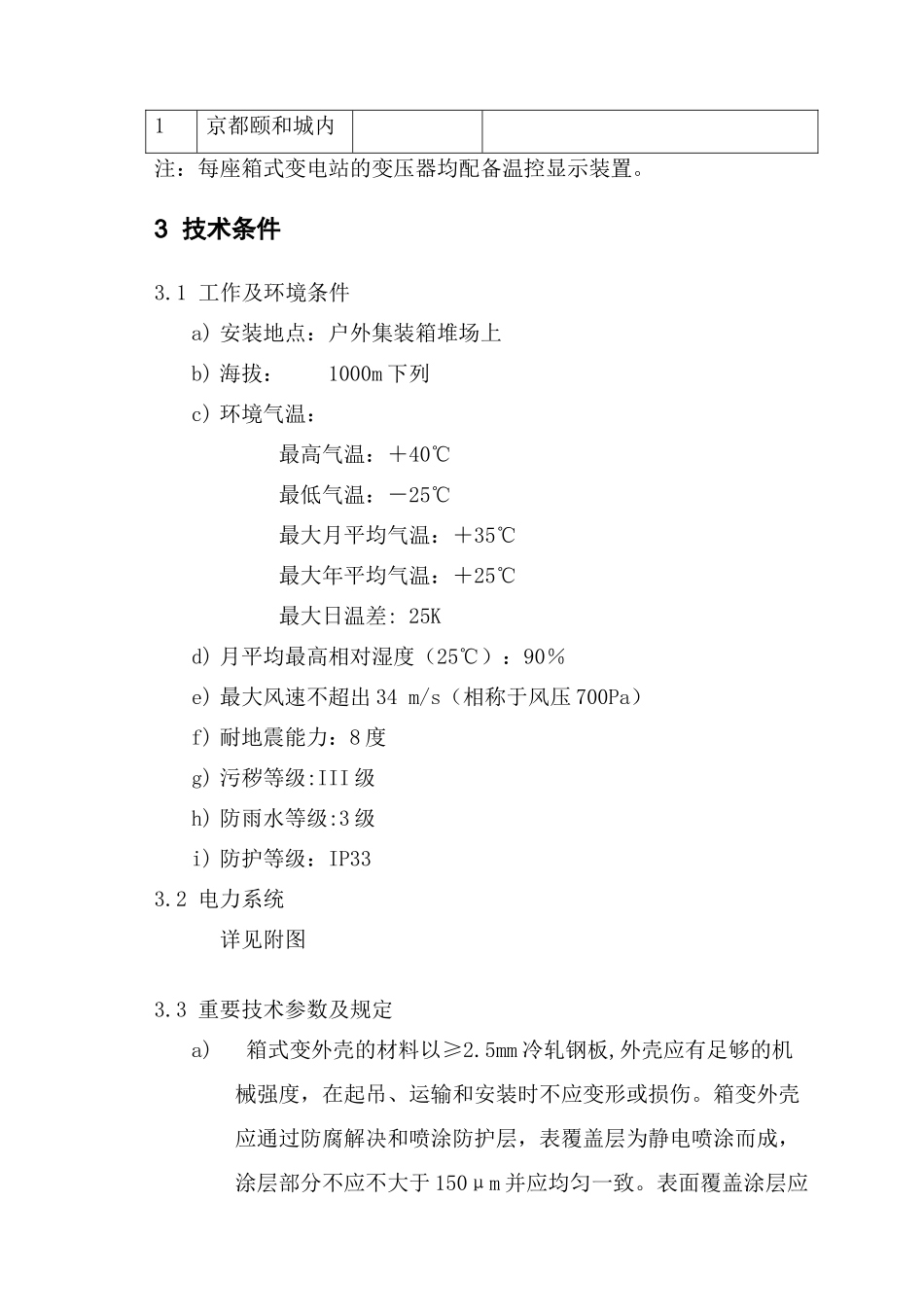

1引用原则1.1按有关原则规范和准则规定的合同设备，涉及卖方由其它厂商购来的设备和配件，都应符合原则规范和准则的最新版本或修订本，涉及投标时生效的任何修正或增补，经特殊阐明者除外.1.2除另有阐明外，合同设备应遵照下列合用的最新版原则和国际单位制（SI）。当原则之间不一致时,以原则高的为准。供方提供的产品应遵照下列原则：GB6450-86干式电力变压器ZBK41003-88三相树脂绝缘干式变压器技术条件GB1094.1-5-85电力变压器GB1094-1996电力变压器ZBK41005-896～220KV变压器声级GB7328—87电力变压器和电抗器的声级测定GB/T10228-1997干式电力变压器技术参数和规定GB6450-1986干式电力变压器IEC60726-1982干式电力变压器DIN42523干式电力变压器GB/T17467-1998高压/低压组合式变压器GB2900.1－1992电工名词术语基本名词术语IEC-185电流互感器IEC-186电压互感器GB7251.1-低压成套开关设备JB/T9661低压抽出式成套开关设备GB156—1993原则电压GB311.1—1997高压输变电设备的绝缘配合GB1408.1—1999固定绝缘材料工频电气强度的实验办法GB3309—1989高压开关设备常温下的机械实验GB2900.1－1992电工名词术语基本名词术语GB7354—1987局部放电测量GB/T11022—1999高压开关设备和控制设备原则的共用技术条件SD/T318—1989高压开关柜闭锁装置技术条件DL/T486—交流高压隔离开关和接地开关订货技术条件GB/T5582—93高压电力设备外绝缘污秽等级GB/T16927.1~2-1997高电压实验技术DL/T539—1993户内交流高压开关柜和元部件凝露及污秽实验技术条件DL/T593—1996高压开关设备的共用订货技术导则GB3906-19913~35kV交流金属封闭开关设备GB3804-3～63kV交流负荷开关GB1985-89交流高压隔离开关和接地开关GB17467-1998高压/低压预装式变电站DL/T537-高压/低压预装箱式变电站选用导则GB4109-88高压套管技术条件GB763-90交流高压电器在长久工作时的发热GB4208—93外壳防护等级（IP代码）2订货范畴2.1预装式组合箱式变电站预装式组合箱式变电站：序号安装地点箱式变电站数量备注1京都颐和城内注：每座箱式变电站的变压器均配备温控显示装置。3技术条件3.1工作及环境条件a)安装地点：户外集装箱堆场上b)海拔：1000m下列c)环境气温：最高气温：＋40℃最低气温：－25℃最大月平均气温：＋35℃最大年平均气温：＋25℃最大日温差:25Kd)月平均最高相对湿度（25℃）：90％e)最大风速不超出34m/s（相称于风压700Pa）f)耐地震能力：8度g)污秽等级:III级h)防雨水等级:3级i)防护等级：IP333.2电力系统详见附图3.3重要技术参数及规定a)箱式变外壳的材料以≥2.5mm冷轧钢板,外壳应有足够的机械强度，在起吊、运输和安装时不应变形或损伤。箱变外壳应通过防腐解决和喷涂防护层，表覆盖层为静电喷涂而成，涂层部分不应不大于150μm并应均匀一致。表面覆盖涂层应有牢固的附着力。箱壳颜色最少不褪色。外壳颜色应与周边环境相协调，箱壳表面应有明显的反光警示标志(外壳颜色及警示标志具体状况根据客户的规定)。反光警示标志颜色最少3年不褪色。箱内色彩应与内部主设备颜色协调。b)箱体顶盖的倾斜度不应不大于3°,并应装设防雨檐。箱体基座和全部外露金属件均应进行防锈解决，并喷涂耐久的防护层。箱体应有可靠的密封性能，门、窗和通风口应设防尘、防小动物进入和防渗、漏雨水方法。箱体的内壁和隔板可用金属或非金属材料，其色彩应与内部电器设备颜色协调，金属构件亦应进行防锈解决和喷涂防护层。c)高压室、低压室和变压器室可布置成目字形。高压柜采用正面巡视及操作、侧边检修，高压室正面开一扇向外开巡视对开门，侧边的隔墙为可拆卸门板。低压柜采用正面巡视及操作、背面检修，低压室侧面开一扇巡视门、背面隔墙为可拆卸门板。变压器两侧进行巡视及检修，两侧外墙均开一扇折叠检修门及一扇巡视门。日常巡视时仅打开巡视门，检修时折叠门同时打开。全部箱门的设计尺寸应与所装用的设备尺寸相配合全部的门应向外开，启动角度应不不大于90°，并设定位装置。门应有密封方法，并装有把手、暗闩和能防雨、防堵、防锈，铰链应采用内铰链,箱门应有装设外挂锁孔。门的设计尺寸应与所装用的设备尺寸相配合。d)箱体设通风装...
