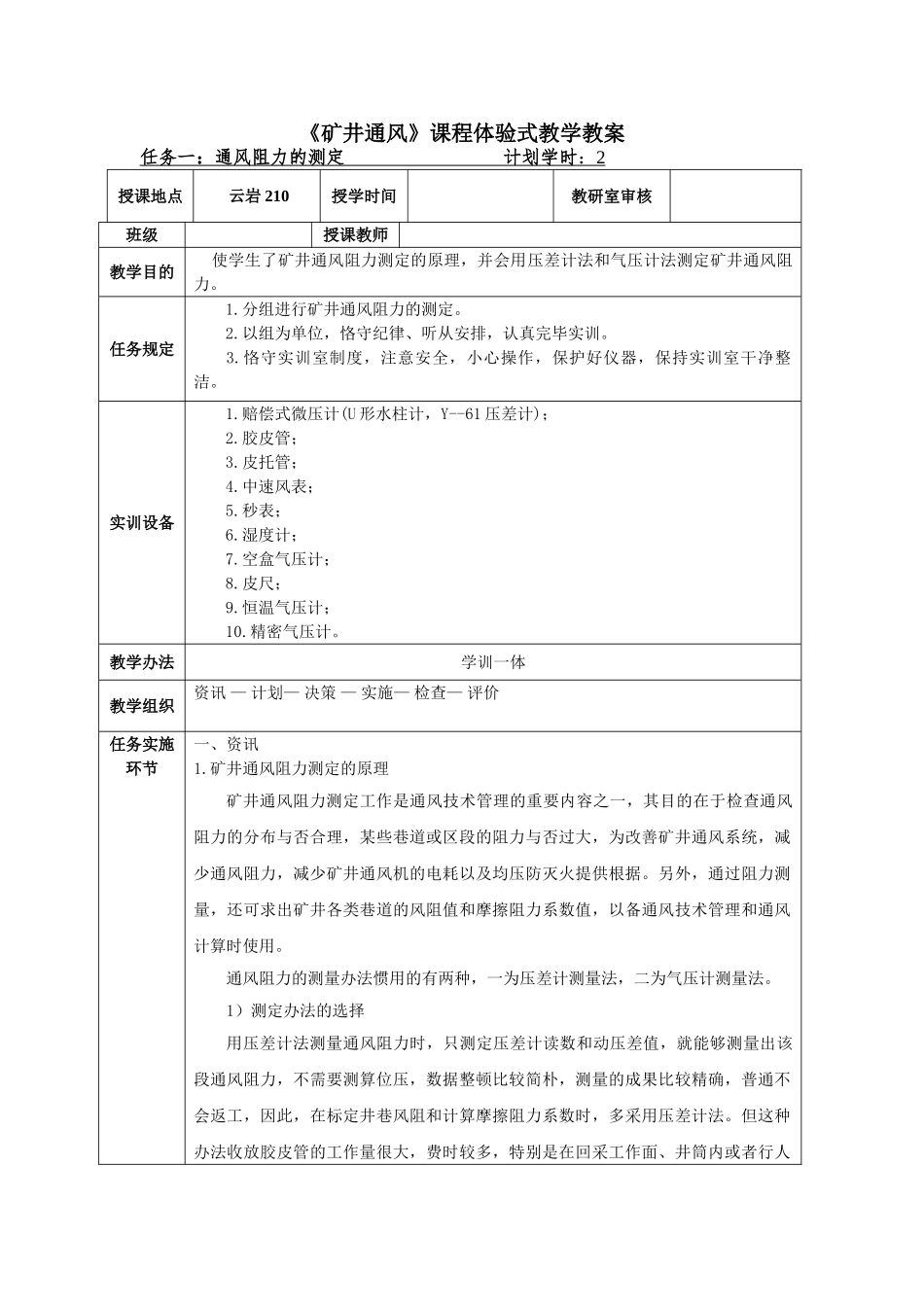

《矿井通风》课程体验式教学教案任务一：通风阻力的测定计划学时：2授课地点云岩210授学时间教研室审核班级授课教师教学目的使学生了矿井通风阻力测定的原理，并会用压差计法和气压计法测定矿井通风阻力。任务规定1.分组进行矿井通风阻力的测定。2.以组为单位，恪守纪律、听从安排，认真完毕实训。3.恪守实训室制度，注意安全，小心操作，保护好仪器，保持实训室干净整洁。实训设备1.赔偿式微压计(U形水柱计，Y--61压差计)；2.胶皮管；3.皮托管；4.中速风表；5.秒表；6.湿度计；7.空盒气压计；8.皮尺；9.恒温气压计；10.精密气压计。教学办法学训一体教学组织资讯—计划—决策—实施—检查—评价任务实施环节一、资讯1.矿井通风阻力测定的原理矿井通风阻力测定工作是通风技术管理的重要内容之一，其目的在于检查通风阻力的分布与否合理，某些巷道或区段的阻力与否过大，为改善矿井通风系统，减少通风阻力，减少矿井通风机的电耗以及均压防灭火提供根据。另外，通过阻力测量，还可求出矿井各类巷道的风阻值和摩擦阻力系数值，以备通风技术管理和通风计算时使用。通风阻力的测量办法惯用的有两种，一为压差计测量法，二为气压计测量法。1）测定办法的选择用压差计法测量通风阻力时，只测定压差计读数和动压差值，就能够测量出该段通风阻力，不需要测算位压，数据整顿比较简朴，测量的成果比较精确，普通不会返工，因此，在标定井巷风阻和计算摩擦阻力系数时，多采用压差计法。但这种办法收放胶皮管的工作量很大，费时较多，特别是在回采工作面、井筒内或者行人困难井巷及特长距离巷道，不适宜采用此办法。用气压计法测量通风阻力，不需要收放胶皮管和静压管，测定简朴。由于仪器有记忆功效（矿井通风综合参数检测仪），在井下用一台数字气压计就能够将阻力测量的全部参数测出，省时省力，操作简朴，但位压很难精确测算，精度较差，故普通合用于无法收放胶皮管或大范畴测量矿井通风阻力分布的场合。2）通风阻力测定的基本内容及规定：①测算井巷风阻。②测算摩擦阻力系数。③测算通风阻力的分布状况。3）测定目的《煤矿安全规程》第一百—十九条规定，新井投产前必须进行1次矿井通风阻力测定，后来每3年最少进行1次。矿井转入新水平生产或变化一翼通风系统后，必须重新进行矿井通风阻力测定。重要目的有下列3点：①掌握矿井通风阻力的分布状况，为改善矿井通风系统、减少通风阻力、减少矿井通风机的能耗及为采用均压技术防灭火等提供根据。②为通风设计和通风技术管理提供资料。③为发生事故时选择风流控制办法提供必要的参数。4）测量阻力原理欲测某倾斜巷道1、2两断面之间的通风阻力，仪器布置如图2-9所示。如果将单管倾斜压差计放在2点之后（a图），则作用在压差计“+”接头的压力为,作用在压差计“-”接头的压力为,故将压差计的读数L读换算成垂直mm，再换算成Pa值应为：（图2-9单管倾斜压差计测量阻力布置图）KL读g＝-=（-）-（2-36）如果将单管倾斜压差计放在1点之后（b图），则作用在压差计“+”接头的压力为，作用在压差计“-”接头的压力为+，故：KL读g=-=（-）-（2-37）上两式阐明：用单管倾斜压差计测出的压差值为1、2两断面的静压差与位压差之和，或叫1、2两断面的势压差。并且不管将单管倾斜压差计放在2点之后，1点之前或1、2两点之间，其测量成果是相似的。根据能量方程式，1、2两断面之间的通风阻力为：（2-38）由于Kg=（-）-zg因此用单管倾斜压差计测量阻力的计算公式为：Pa（2-39)式中——单管倾斜压差计的读数，mm；K——单管倾斜压差计的校正系数；——两断面动压之差，Pa。当1断面的平均动压不不大于2断面的平均动压时，为正值，反之，为负值。上式（2-39）同样合用于用其它压差计测量任意两测点的通风阻力。4.资源库（1）皮托管；（2）湿度计；（3）气压计；（4）赔偿式微压计；（5）数字式气压计；（6）通风阻力测定办法；（7）矿井通风阻力测定、测定路线选择和测点布置；（8）用皮托管和压差计测风；（9）压差计法测算巷道的通风阻力。二、计划在这一阶段中，学生针对本任务，以小组方式工作，独立地寻找与任务有关的信息，制订完毕任务的办法。将学生分为*组...
