2025年砂轮的规格及选择砂轮的选择方法VIP专享VIP免费

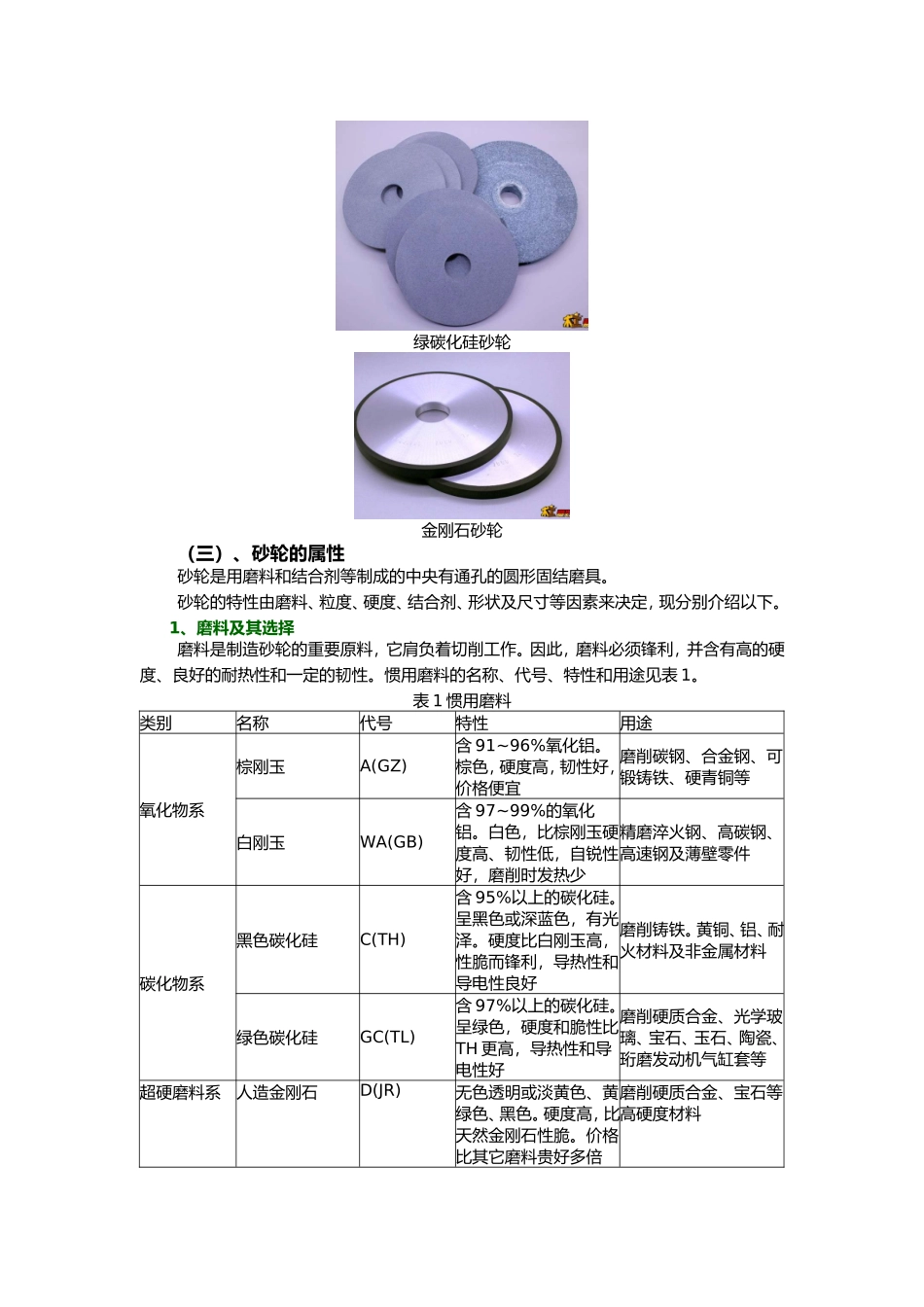

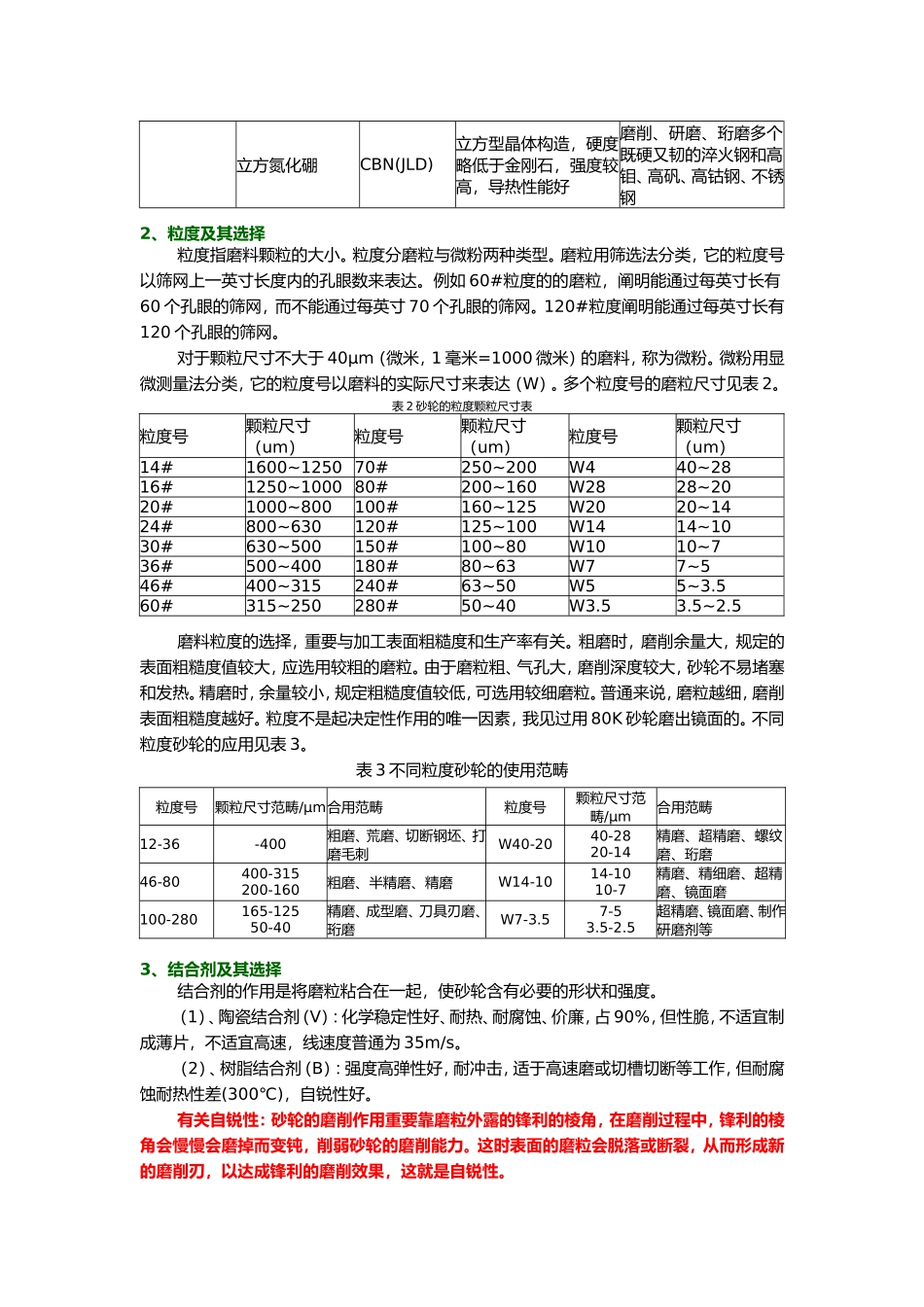

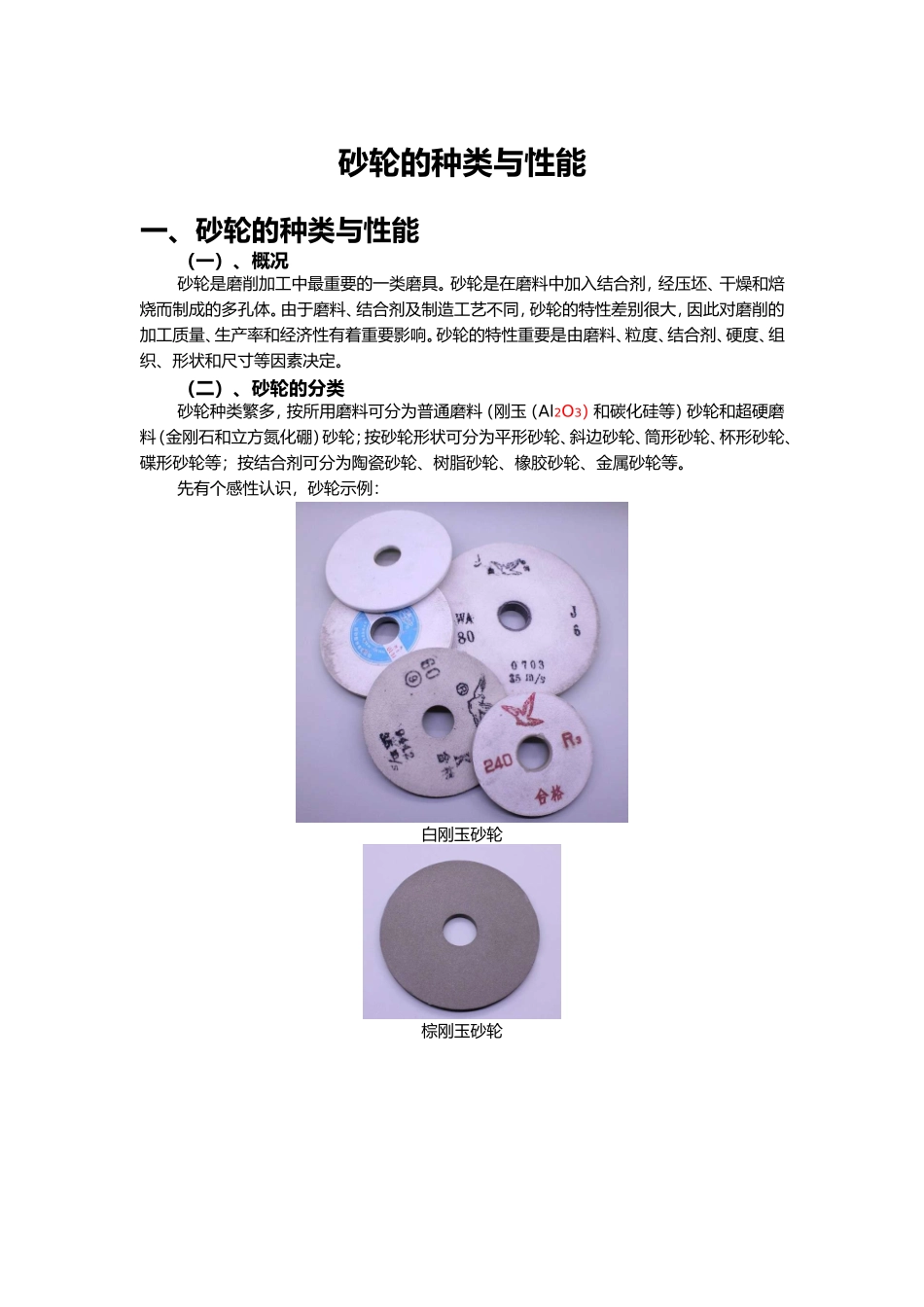

砂轮的种类与性能一、砂轮的种类与性能（一）、概况砂轮是磨削加工中最重要的一类磨具。砂轮是在磨料中加入结合剂，经压坯、干燥和焙烧而制成的多孔体。由于磨料、结合剂及制造工艺不同，砂轮的特性差别很大，因此对磨削的加工质量、生产率和经济性有着重要影响。砂轮的特性重要是由磨料、粒度、结合剂、硬度、组织、形状和尺寸等因素决定。（二）、砂轮的分类砂轮种类繁多，按所用磨料可分为普通磨料（刚玉（Al2O3）和碳化硅等）砂轮和超硬磨料（金刚石和立方氮化硼）砂轮；按砂轮形状可分为平形砂轮、斜边砂轮、筒形砂轮、杯形砂轮、碟形砂轮等；按结合剂可分为陶瓷砂轮、树脂砂轮、橡胶砂轮、金属砂轮等。先有个感性认识，砂轮示例：白刚玉砂轮棕刚玉砂轮绿碳化硅砂轮金刚石砂轮（三）、砂轮的属性砂轮是用磨料和结合剂等制成的中央有通孔的圆形固结磨具。砂轮的特性由磨料、粒度、硬度、结合剂、形状及尺寸等因素来决定，现分别介绍以下。1、磨料及其选择磨料是制造砂轮的重要原料，它肩负着切削工作。因此，磨料必须锋利，并含有高的硬度、良好的耐热性和一定的韧性。惯用磨料的名称、代号、特性和用途见表1。表1惯用磨料类别名称代号特性用途氧化物系棕刚玉A(GZ)含91~96%氧化铝。棕色，硬度高，韧性好，价格便宜磨削碳钢、合金钢、可锻铸铁、硬青铜等白刚玉WA(GB)含97~99%的氧化铝。白色，比棕刚玉硬度高、韧性低，自锐性好，磨削时发热少精磨淬火钢、高碳钢、高速钢及薄壁零件碳化物系黑色碳化硅C(TH)含95%以上的碳化硅。呈黑色或深蓝色，有光泽。硬度比白刚玉高，性脆而锋利，导热性和导电性良好磨削铸铁。黄铜、铝、耐火材料及非金属材料绿色碳化硅GC(TL)含97%以上的碳化硅。呈绿色，硬度和脆性比TH更高，导热性和导电性好磨削硬质合金、光学玻璃、宝石、玉石、陶瓷、珩磨发动机气缸套等超硬磨料系人造金刚石D(JR)无色透明或淡黄色、黄绿色、黑色。硬度高，比天然金刚石性脆。价格比其它磨料贵好多倍磨削硬质合金、宝石等高硬度材料立方氮化硼CBN(JLD)立方型晶体构造，硬度略低于金刚石，强度较高，导热性能好磨削、研磨、珩磨多个既硬又韧的淬火钢和高钼、高矾、高钴钢、不锈钢2、粒度及其选择粒度指磨料颗粒的大小。粒度分磨粒与微粉两种类型。磨粒用筛选法分类，它的粒度号以筛网上一英寸长度内的孔眼数来表达。例如60#粒度的的磨粒，阐明能通过每英寸长有60个孔眼的筛网，而不能通过每英寸70个孔眼的筛网。120#粒度阐明能通过每英寸长有120个孔眼的筛网。对于颗粒尺寸不大于40μm（微米，1毫米=1000微米）的磨料，称为微粉。微粉用显微测量法分类，它的粒度号以磨料的实际尺寸来表达（W）。多个粒度号的磨粒尺寸见表2。表2砂轮的粒度颗粒尺寸表粒度号颗粒尺寸（um）粒度号颗粒尺寸（um）粒度号颗粒尺寸（um）14#1600~125070#250~200W440~2816#1250~100080#200~160W2828~2020#1000~800100#160~125W2020~1424#800~630120#125~100W1414~1030#630~500150#100~80W1010~736#500~400180#80~63W77~546#400~315240#63~50W55~3.560#315~250280#50~40W3.53.5~2.5磨料粒度的选择，重要与加工表面粗糙度和生产率有关。粗磨时，磨削余量大，规定的表面粗糙度值较大，应选用较粗的磨粒。由于磨粒粗、气孔大，磨削深度较大，砂轮不易堵塞和发热。精磨时，余量较小，规定粗糙度值较低，可选用较细磨粒。普通来说，磨粒越细，磨削表面粗糙度越好。粒度不是起决定性作用的唯一因素，我见过用80K砂轮磨出镜面的。不同粒度砂轮的应用见表3。表3不同粒度砂轮的使用范畴3、结合剂及其选择结合剂的作用是将磨粒粘合在一起，使砂轮含有必要的形状和强度。（1）、陶瓷结合剂（V）：化学稳定性好、耐热、耐腐蚀、价廉，占90%，但性脆，不适宜制成薄片，不适宜高速，线速度普通为35m/s。（2）、树脂结合剂（B）：强度高弹性好，耐冲击，适于高速磨或切槽切断等工作，但耐腐蚀耐热性差(300℃)，自锐性好。有关自锐性：砂轮的磨削作用重要靠磨粒外露的锋利的棱角，在磨削过程中，锋利的棱角会慢慢会磨掉而变钝，削弱砂轮的磨削能力。这时表面的磨粒会脱落或断裂，从而形成新的磨削刃，以达成锋利的磨...
