会议室多媒体系统设计方案27资料VIP免费

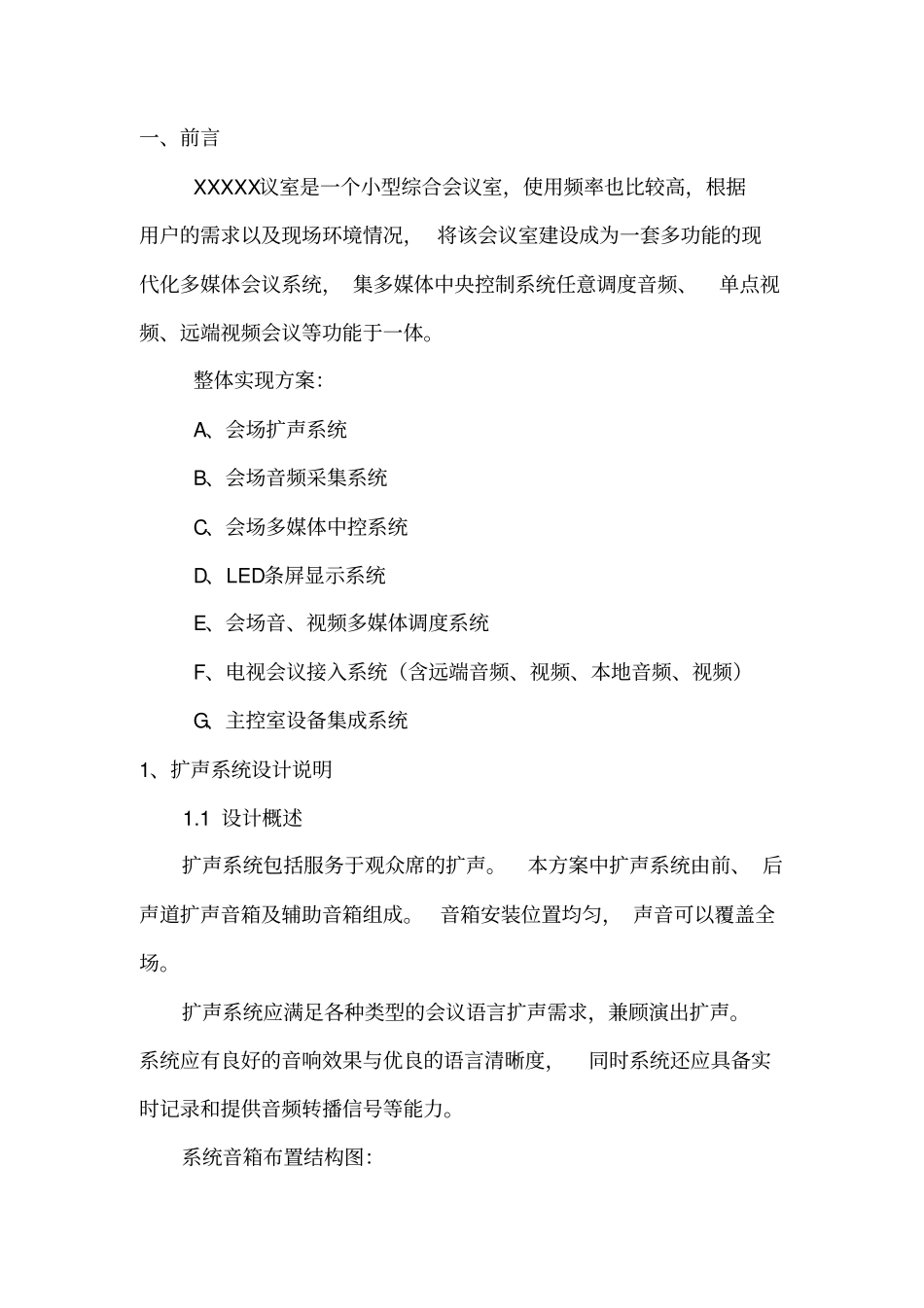

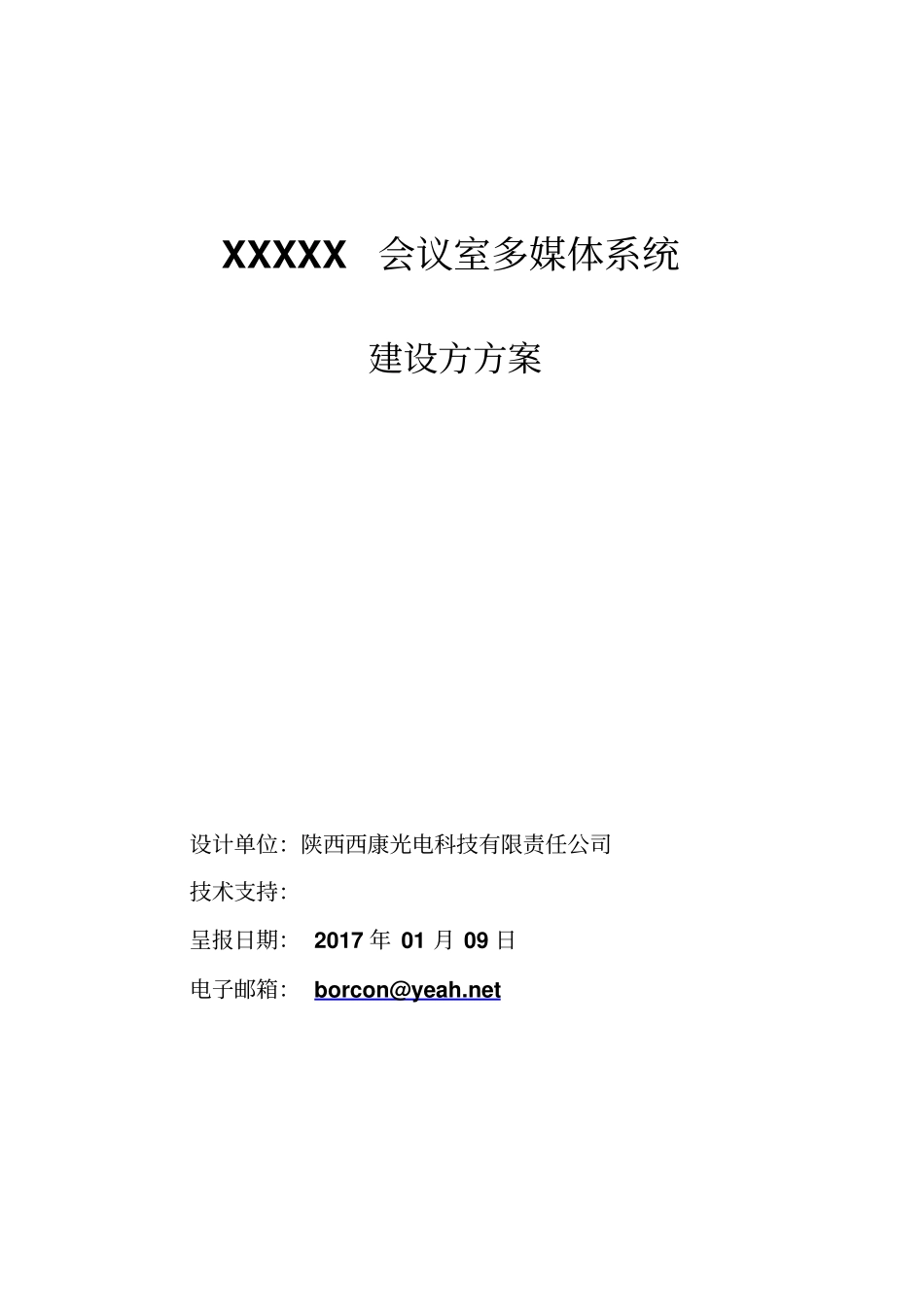

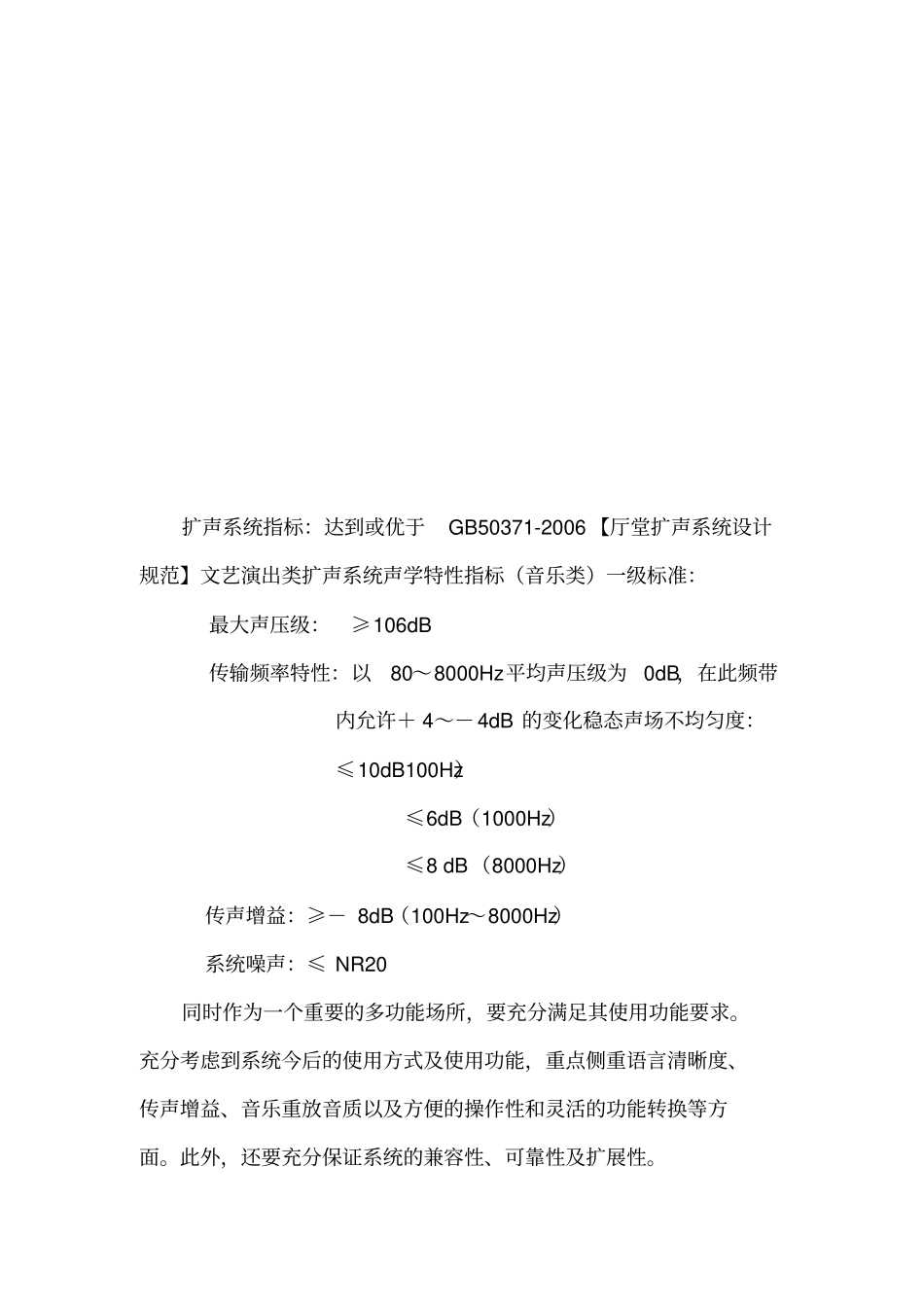

XXXXX会议室多媒体系统建设方方案设计单位：陕西西康光电科技有限责任公司技术支持：呈报日期：2017年01月09日电子邮箱：borcon@yeah.net一、前言XXXXX议室是一个小型综合会议室，使用频率也比较高，根据用户的需求以及现场环境情况，将该会议室建设成为一套多功能的现代化多媒体会议系统，集多媒体中央控制系统任意调度音频、单点视频、远端视频会议等功能于一体。整体实现方案：A、会场扩声系统B、会场音频采集系统C、会场多媒体中控系统D、LED条屏显示系统E、会场音、视频多媒体调度系统F、电视会议接入系统（含远端音频、视频、本地音频、视频）G、主控室设备集成系统1、扩声系统设计说明1.1设计概述扩声系统包括服务于观众席的扩声。本方案中扩声系统由前、后声道扩声音箱及辅助音箱组成。音箱安装位置均匀，声音可以覆盖全场。扩声系统应满足各种类型的会议语言扩声需求，兼顾演出扩声。系统应有良好的音响效果与优良的语言清晰度，同时系统还应具备实时记录和提供音频转播信号等能力。系统音箱布置结构图：扩声系统指标：达到或优于GB50371-2006【厅堂扩声系统设计规范】文艺演出类扩声系统声学特性指标（音乐类）一级标准：最大声压级：≥106dB传输频率特性：以80～8000Hz平均声压级为0dB，在此频带内允许＋4～－4dB的变化稳态声场不均匀度：≤10dB100Hz）≤6dB（1000Hz）≤8dB（8000Hz）传声增益：≥－8dB（100Hz～8000Hz）系统噪声：≤NR20同时作为一个重要的多功能场所，要充分满足其使用功能要求。充分考虑到系统今后的使用方式及使用功能，重点侧重语言清晰度、传声增益、音乐重放音质以及方便的操作性和灵活的功能转换等方面。此外，还要充分保证系统的兼容性、可靠性及扩展性。系统可以实现以下效果：各个位置无明显回声、颤动回声和声聚焦等音质缺陷系统具有良好的传声增益指标，不产生明显的声反馈音质自然传真，保证各个观众位置有一致的频率响应特性音响扩声系统扩声涵盖范围均匀覆盖观众区域音响系统的设备在正常使用中各种噪声指标小于规定限值扬声器外观典雅美观，不影响场地的整体风格和安全1.2场地使用功能A、小型会议室文艺演出会议B、电视电话会议室会议1.3设计依据和设计标准GB/50371—2006『厅堂扩声系统设计规范』WH/T18—2003『演出场所扩声系统声学指标』GB/50356—2005『剧场、电影院和多用途礼堂声学设计规范』GB4959-95『厅堂扩声特性测量方法』GBJ76-84『厅堂混响时间测量方法』GBJ79『工业企业通讯接地设计规范』GYJ25-86『厅堂扩声系统声学特性指标』GB/T50134-2000『智能建筑设计标准』JGJ/T16-92『民用建筑电器设计规范』GBJ16-92（95年修订）『建筑设计防火规范』GB/T14197-93『声系统设备互连的优选配接值』1.4设计理念设计思想与理念是音响系统设计的一条主线，它贯穿于整个音响系统设计的全过程，系统各个部分的内容与构成都紧紧围绕这一主线而展开。根据对国内外新建、改建专业厅堂的调查，并参考国内相关厅堂的设计，我们确定整个系统的基本设计理念如下：理念一：服务于“声音艺术”的音响系统设计的核心目标，是实现高质量声音重放和还原。基于对人类听觉生理及心理特性的研究成果，如何使所有人能获得“自然”、“真实”、“优美”的听觉艺术享受是建筑声学和电声学研究者与设计者所共同关注的问题。要解决这些问题，需要用到最新声学领域中的研究成果及技术手段，以充分体现现代科技带给人们的更先进的艺术享受。我们在本次设计中对扩声声场布局做了优化，使之能更大程度解决声场中“声干涉”和“直达声能分布”的问题，并将上述理念贯穿于所有设备选型与传输技术方案选择过程中，以避免整个声系统出现“音质瓶颈”。理念二：新技术的应用使系统管理与控制变得更“精确”与“简单”，彰显“人性化”设计。科技不断进步与发展，新技术层出不穷，供选择配置的设备名目繁多，功能各异，在满足设计要求的前提下，应该使管理者和操作者的工作更简单可靠。因此，坚持“人性化”设计是我们的基本设计理念。理念三：采用国际国内文艺演出类扩声领域中认同度高的主流产品，提高厅堂设备的认同度与利用率。在设备选型方面关注并充分了解国...
