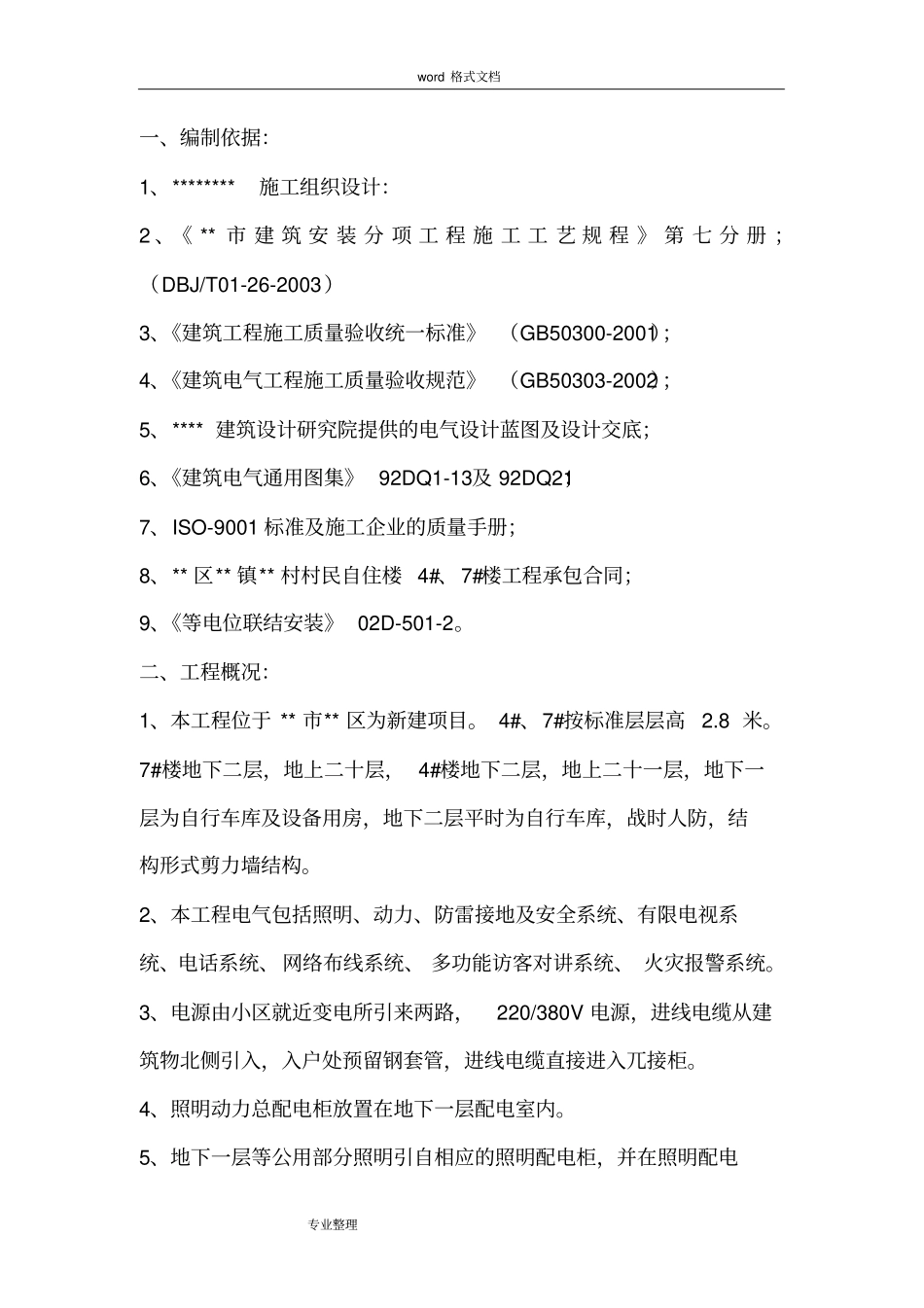

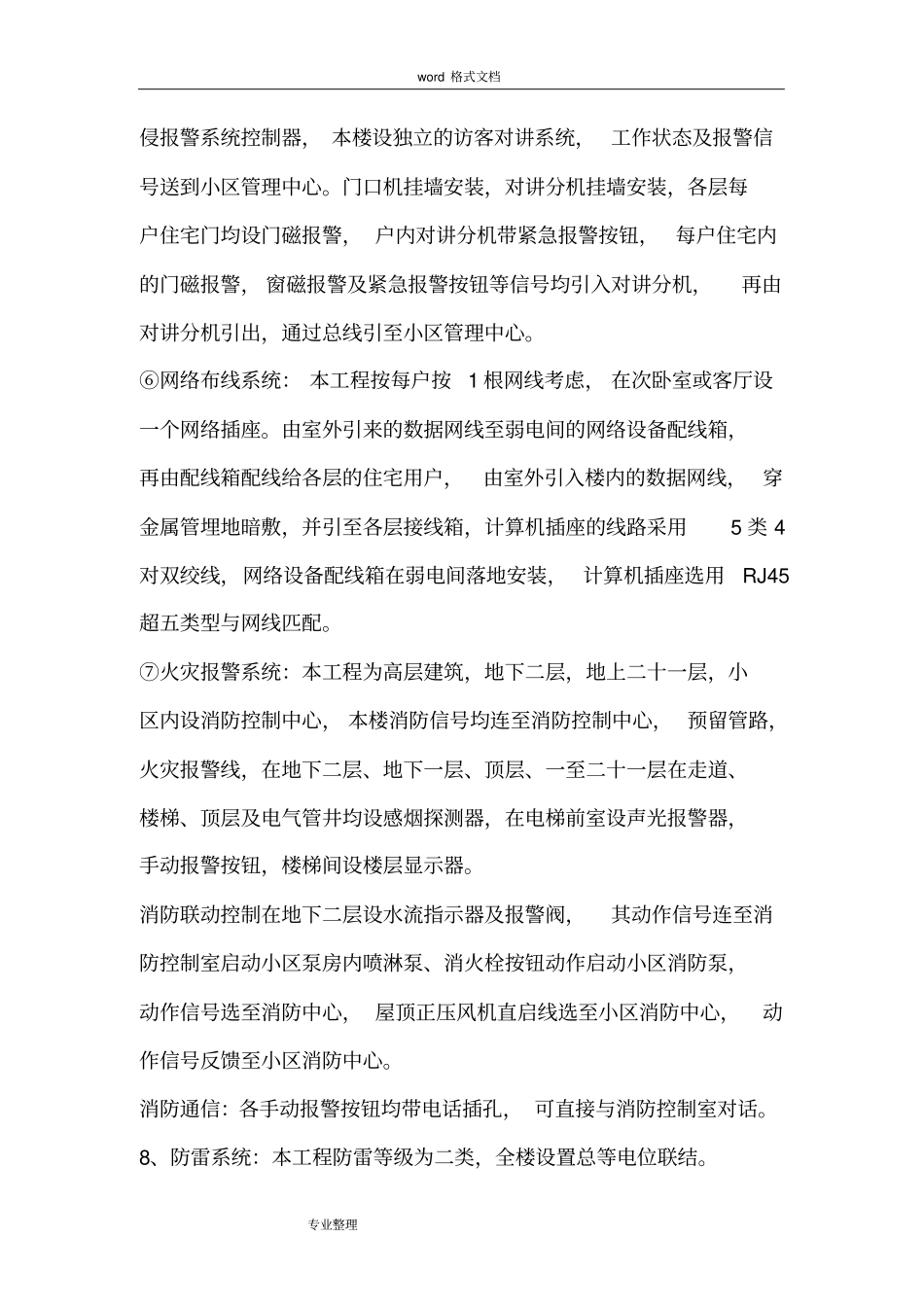

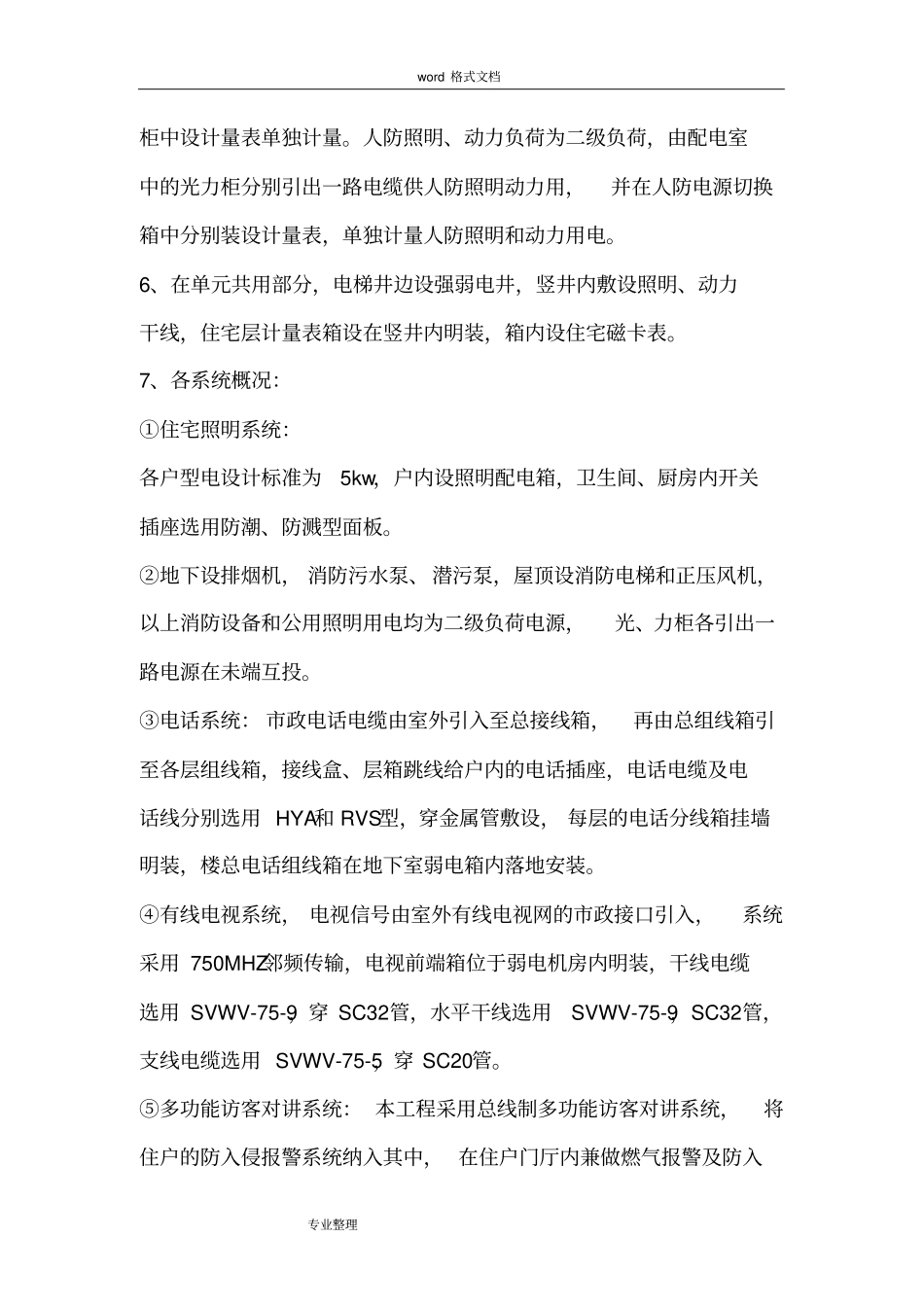

word格式文档专业整理一、编制依据：1、********施工组织设计：2、《**市建筑安装分项工程施工工艺规程》第七分册；（DBJ/T01-26-2003）3、《建筑工程施工质量验收统一标准》（GB50300-2001）；4、《建筑电气工程施工质量验收规范》（GB50303-2002）；5、****建筑设计研究院提供的电气设计蓝图及设计交底；6、《建筑电气通用图集》92DQ1-13及92DQ21；7、ISO-9001标准及施工企业的质量手册；8、**区**镇**村村民自住楼4#、7#楼工程承包合同；9、《等电位联结安装》02D-501-2。二、工程概况：1、本工程位于**市**区为新建项目。4#、7#按标准层层高2.8米。7#楼地下二层，地上二十层，4#楼地下二层，地上二十一层，地下一层为自行车库及设备用房，地下二层平时为自行车库，战时人防，结构形式剪力墙结构。2、本工程电气包括照明、动力、防雷接地及安全系统、有限电视系统、电话系统、网络布线系统、多功能访客对讲系统、火灾报警系统。3、电源由小区就近变电所引来两路，220/380V电源，进线电缆从建筑物北侧引入，入户处预留钢套管，进线电缆直接进入兀接柜。4、照明动力总配电柜放置在地下一层配电室内。5、地下一层等公用部分照明引自相应的照明配电柜，并在照明配电word格式文档专业整理柜中设计量表单独计量。人防照明、动力负荷为二级负荷，由配电室中的光力柜分别引出一路电缆供人防照明动力用，并在人防电源切换箱中分别装设计量表，单独计量人防照明和动力用电。6、在单元共用部分，电梯井边设强弱电井，竖井内敷设照明、动力干线，住宅层计量表箱设在竖井内明装，箱内设住宅磁卡表。7、各系统概况：①住宅照明系统：各户型电设计标准为5kw，户内设照明配电箱，卫生间、厨房内开关插座选用防潮、防溅型面板。②地下设排烟机，消防污水泵、潜污泵，屋顶设消防电梯和正压风机，以上消防设备和公用照明用电均为二级负荷电源，光、力柜各引出一路电源在未端互投。③电话系统：市政电话电缆由室外引入至总接线箱，再由总组线箱引至各层组线箱，接线盒、层箱跳线给户内的电话插座，电话电缆及电话线分别选用HYA和RVS型，穿金属管敷设，每层的电话分线箱挂墙明装，楼总电话组线箱在地下室弱电箱内落地安装。④有线电视系统，电视信号由室外有线电视网的市政接口引入，系统采用750MHZ邻频传输，电视前端箱位于弱电机房内明装，干线电缆选用SVWV-75-9，穿SC32管，水平干线选用SVWV-75-9，SC32管，支线电缆选用SVWV-75-5，穿SC20管。⑤多功能访客对讲系统：本工程采用总线制多功能访客对讲系统，将住户的防入侵报警系统纳入其中，在住户门厅内兼做燃气报警及防入word格式文档专业整理侵报警系统控制器，本楼设独立的访客对讲系统，工作状态及报警信号送到小区管理中心。门口机挂墙安装，对讲分机挂墙安装，各层每户住宅门均设门磁报警，户内对讲分机带紧急报警按钮，每户住宅内的门磁报警，窗磁报警及紧急报警按钮等信号均引入对讲分机，再由对讲分机引出，通过总线引至小区管理中心。⑥网络布线系统：本工程按每户按1根网线考虑，在次卧室或客厅设一个网络插座。由室外引来的数据网线至弱电间的网络设备配线箱，再由配线箱配线给各层的住宅用户，由室外引入楼内的数据网线，穿金属管埋地暗敷，并引至各层接线箱，计算机插座的线路采用5类4对双绞线，网络设备配线箱在弱电间落地安装，计算机插座选用RJ45超五类型与网线匹配。⑦火灾报警系统：本工程为高层建筑，地下二层，地上二十一层，小区内设消防控制中心，本楼消防信号均连至消防控制中心，预留管路，火灾报警线，在地下二层、地下一层、顶层、一至二十一层在走道、楼梯、顶层及电气管井均设感烟探测器，在电梯前室设声光报警器，手动报警按钮，楼梯间设楼层显示器。消防联动控制在地下二层设水流指示器及报警阀，其动作信号连至消防控制室启动小区泵房内喷淋泵、消火栓按钮动作启动小区消防泵，动作信号选至消防中心，屋顶正压风机直启线选至小区消防中心，动作信号反馈至小区消防中心。消防通信：各手动报警按钮均带电话插孔，可直接与消防控制室对话。8、防雷系统：本工程防雷等级为二类，全楼设置总等电位联结。word格式文档专...
