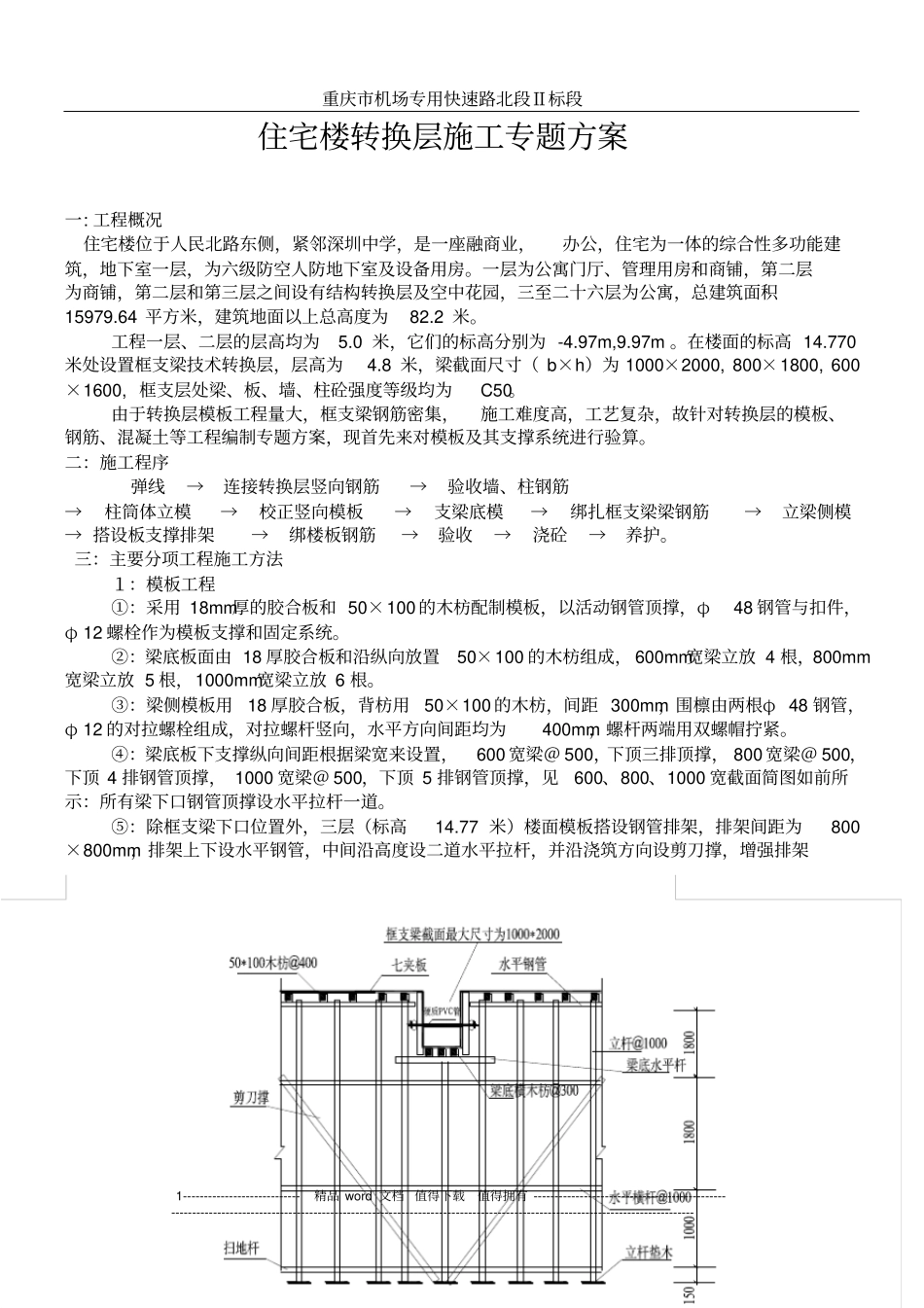

重庆市机场专用快速路北段Ⅱ标段1----------------------------精品word文档值得下载值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------住宅楼转换层施工专题方案一:工程概况住宅楼位于人民北路东侧，紧邻深圳中学，是一座融商业，办公，住宅为一体的综合性多功能建筑，地下室一层，为六级防空人防地下室及设备用房。一层为公寓门厅、管理用房和商铺，第二层为商铺，第二层和第三层之间设有结构转换层及空中花园，三至二十六层为公寓，总建筑面积15979.64平方米，建筑地面以上总高度为82.2米。工程一层、二层的层高均为5.0米，它们的标高分别为-4.97m,9.97m。在楼面的标高14.770米处设置框支梁技术转换层，层高为4.8米，梁截面尺寸（b×h）为1000×2000,800×1800,600×1600,框支层处梁、板、墙、柱砼强度等级均为C50。由于转换层模板工程量大，框支梁钢筋密集，施工难度高，工艺复杂，故针对转换层的模板、钢筋、混凝土等工程编制专题方案，现首先来对模板及其支撑系统进行验算。二：施工程序弹线→连接转换层竖向钢筋→验收墙、柱钢筋→柱筒体立模→校正竖向模板→支梁底模→绑扎框支梁梁钢筋→立梁侧模→搭设板支撑排架→绑楼板钢筋→验收→浇砼→养护。三：主要分项工程施工方法１：模板工程①：采用18mm厚的胶合板和50×100的木枋配制模板，以活动钢管顶撑，φ48钢管与扣件，φ12螺栓作为模板支撑和固定系统。②：梁底板面由18厚胶合板和沿纵向放置50×100的木枋组成，600mm宽梁立放4根，800mm宽梁立放5根，1000mm宽梁立放6根。③：梁侧模板用18厚胶合板，背枋用50×100的木枋，间距300mm，围檩由两根φ48钢管，φ12的对拉螺栓组成，对拉螺杆竖向，水平方向间距均为400mm，螺杆两端用双螺帽拧紧。④：梁底板下支撑纵向间距根据梁宽来设置，600宽梁＠500，下顶三排顶撑，800宽梁＠500，下顶4排钢管顶撑，1000宽梁＠500，下顶5排钢管顶撑，见600、800、1000宽截面简图如前所示：所有梁下口钢管顶撑设水平拉杆一道。⑤：除框支梁下口位置外，三层（标高14.77米）楼面模板搭设钢管排架，排架间距为800×800mm，排架上下设水平钢管，中间沿高度设二道水平拉杆，并沿浇筑方向设剪刀撑，增强排架重庆市机场专用快速路北段Ⅱ标段2----------------------------精品word文档值得下载值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------的整体稳定性，梁板模支撑系统如下图所示：２：梁模板验算２.１：底板模板验算（该技术层最大梁截面为1000×2000mm，故验算本梁，其余梁略）梁模厚度验算:底模采用18mm厚的胶合板,底楞用50*100的木枋，查“建筑施工手册”（第三版）第一本中“施工常用结构计算”表２-54得木材设计强度和弹性模量如下：fc=10N/mm2(顺纹抗压)fv=1.4N/mm2（顺纹抗剪)fm=13N/mm2(抗弯)E=9000N/mm2(弹性模量)假设木材的重力密度为５KN/m3。2.2．底模验算（选用18mm厚）2.2.1抗弯强度验算2.2.1.1.荷载组合底模自重：5×0.048×1.0×1.2=0.3KN/m混凝土自重：２４×１.0×2.0×1.2=57.6KN/m钢筋自重：1.5×１.0×2.0×1.2=3.6KN/m施工人员及设备荷载2.5×1.0×1.4=3.5KN/m振捣混凝土荷载2.0×1.0×1.4=2.8KN/m合计：q1=67.8KN/m乘以折减系数0.9则q=q1×0.9=67.8×0.9=61.02KN/m2.2.1.2.抗弯承载力验算：底模下的楞木间距取200mm。其受力简图如下所示：是一个等跨多跨的连续梁结构，计算时可按三等跨进行计算，并按最不利荷载布置，查有关结构静力计算表得（三跨）：弯矩系数Km=0.117剪力系数Kv=0.617挠度系数Kw=0.990则M=Kmql2=0.117×61.02×0.202=0.286KN.m=0.286×106N.mmW=bh2/6=1/6×1.0×0.0182=0.54×10-4M3重庆市机场专用快速路北段Ⅱ标段3----------------------------精品word文档值得下载值得拥有---------------------------------------------------------------------------------...
