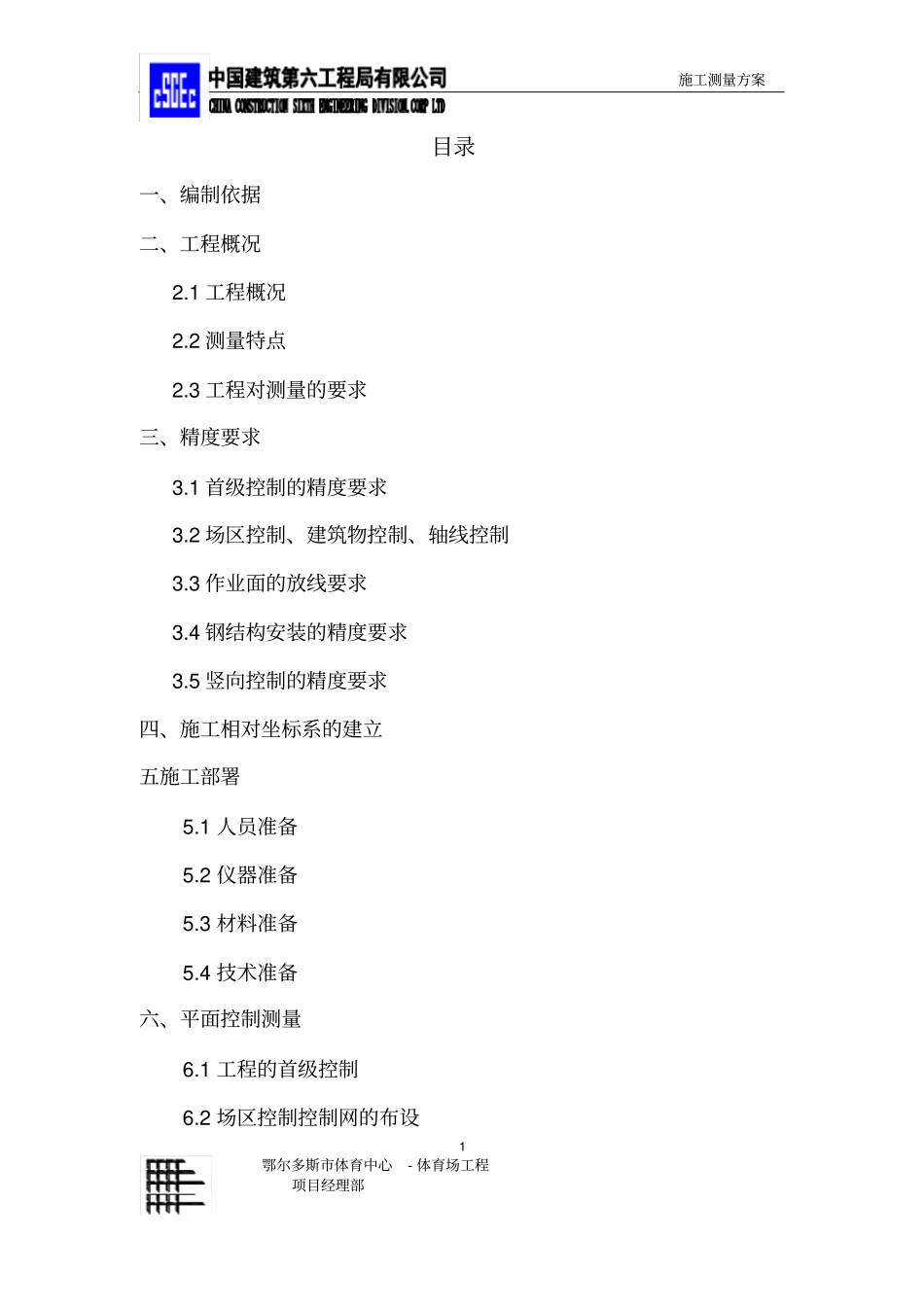

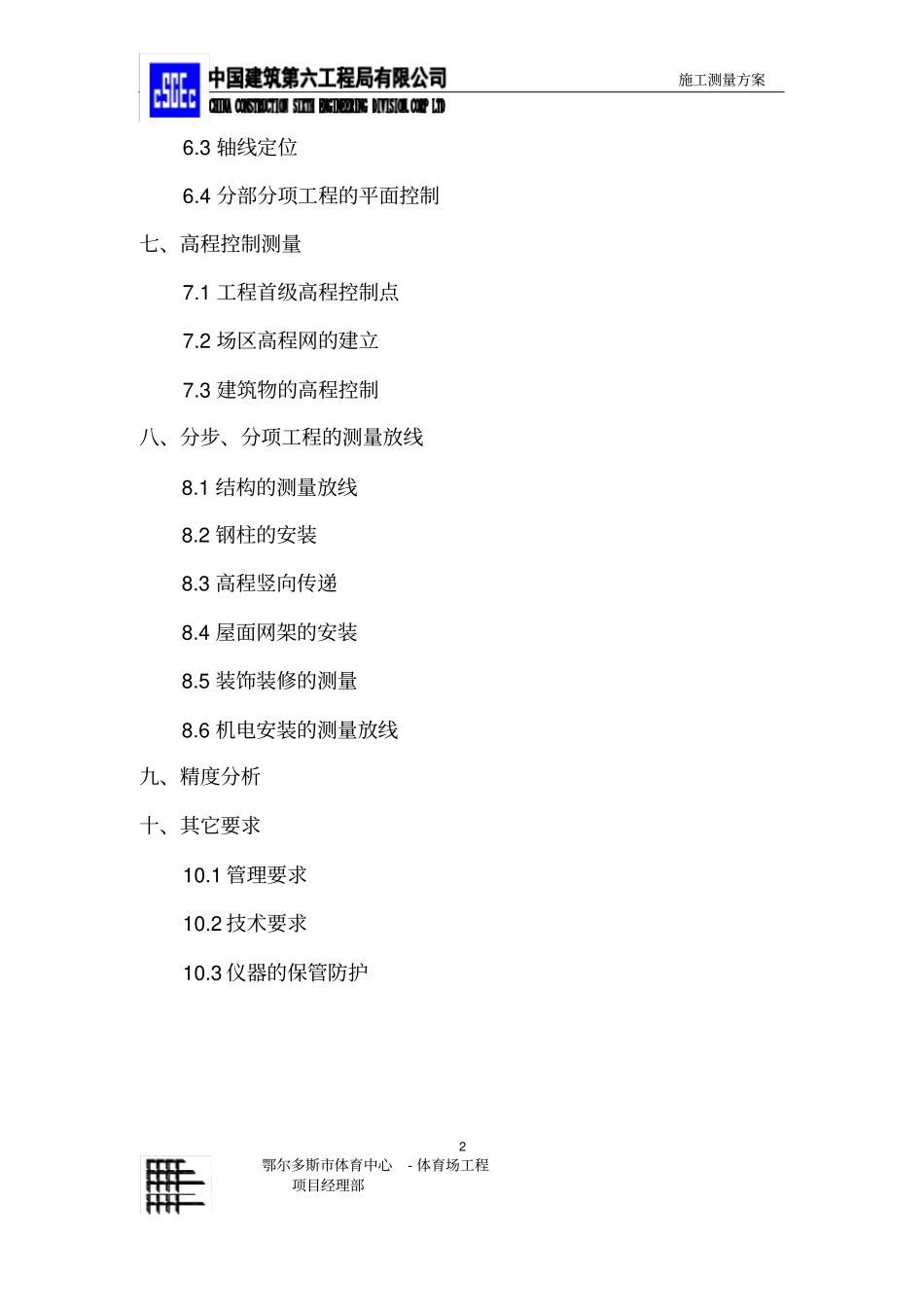

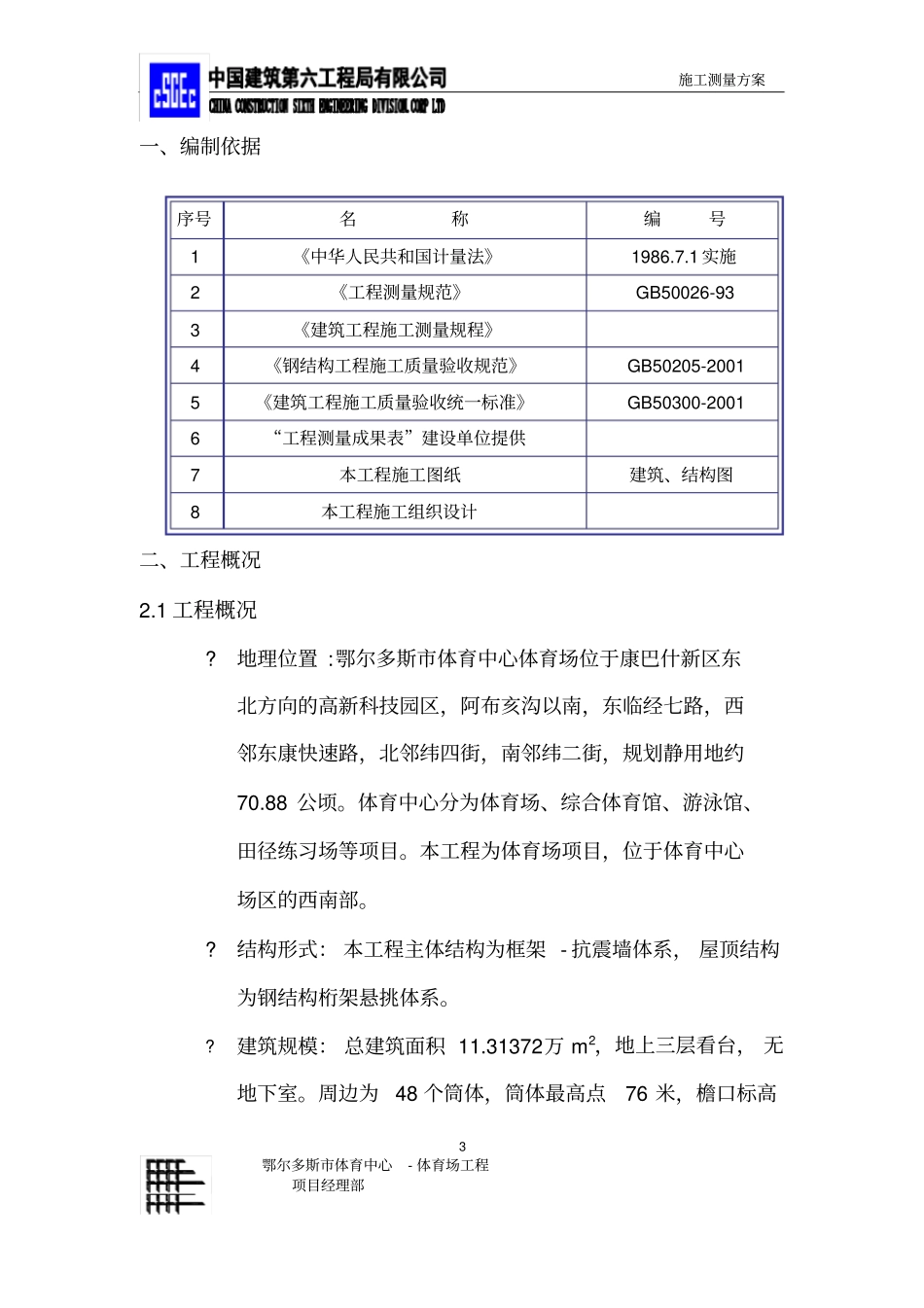

施工测量方案鄂尔多斯市体育中心-体育场工程项目经理部1目录一、编制依据二、工程概况2.1工程概况2.2测量特点2.3工程对测量的要求三、精度要求3.1首级控制的精度要求3.2场区控制、建筑物控制、轴线控制3.3作业面的放线要求3.4钢结构安装的精度要求3.5竖向控制的精度要求四、施工相对坐标系的建立五施工部署5.1人员准备5.2仪器准备5.3材料准备5.4技术准备六、平面控制测量6.1工程的首级控制6.2场区控制控制网的布设施工测量方案鄂尔多斯市体育中心-体育场工程项目经理部26.3轴线定位6.4分部分项工程的平面控制七、高程控制测量7.1工程首级高程控制点7.2场区高程网的建立7.3建筑物的高程控制八、分步、分项工程的测量放线8.1结构的测量放线8.2钢柱的安装8.3高程竖向传递8.4屋面网架的安装8.5装饰装修的测量8.6机电安装的测量放线九、精度分析十、其它要求10.1管理要求10.2技术要求10.3仪器的保管防护施工测量方案鄂尔多斯市体育中心-体育场工程项目经理部3一、编制依据序号名称编号1《中华人民共和国计量法》1986.7.1实施2《工程测量规范》GB50026-933《建筑工程施工测量规程》4《钢结构工程施工质量验收规范》GB50205-20015《建筑工程施工质量验收统一标准》GB50300-20016“工程测量成果表”建设单位提供7本工程施工图纸建筑、结构图8本工程施工组织设计二、工程概况2.1工程概况?地理位置:鄂尔多斯市体育中心体育场位于康巴什新区东北方向的高新科技园区，阿布亥沟以南，东临经七路，西邻东康快速路，北邻纬四街，南邻纬二街，规划静用地约70.88公顷。体育中心分为体育场、综合体育馆、游泳馆、田径练习场等项目。本工程为体育场项目，位于体育中心场区的西南部。?结构形式：本工程主体结构为框架-抗震墙体系，屋顶结构为钢结构桁架悬挑体系。?建筑规模：总建筑面积11.31372万m2，地上三层看台，无地下室。周边为48个筒体，筒体最高点76米，檐口标高施工测量方案鄂尔多斯市体育中心-体育场工程项目经理部4最高点68.43m，斜柱状结构体最高点标高78.43m。建筑层数地上五层。地场长轴方向与正北方向重合。建筑物南北长约343m，东西长约318m，总座位数约60000座。±0.00=1292.50m,基础埋深-2.25m。2.2工程特点：?本工程为鄂尔多斯市标志性建筑之一，因此工程定位必须准确。?建筑规模大，总建筑面积约113137.2m2，相对关系严格，施工测量要有一个整体理念，建筑物控制网的精度要求较高。?建筑物较长，南北轴线近350.000m，用常规的测量方法很难满足轴线投测的要求，因此要采用先进的数字测量。?主体结构中的钢结构安装测量及装修工程中的幕墙放线均有较高的要求，因此要有相应的技术措施，建筑外檐的弧形结构及斜柱状结构体造型复杂，施工过程中的三维坐标控制难度大，要用计算机解算测设数据配合全站仪、JPS施测。2.3、工程对测量的要求：人员配备合理，仪器满足工程测量放线的需要。工程结构施工，给测量工作的作业时间几乎没有，要求测量工作迅捷、高效、准确，不能因为测量工作的延误或失误造施工测量方案鄂尔多斯市体育中心-体育场工程项目经理部5成工序的窝工现象。所以，必须选择高素质的测量人员，有高效率的测量管理体系，经济、合理、可靠的测量方案和测量方法及质量检验体系，足够的、能满足精度要求的仪器，保证测量工作的正常进行。放线精度满足设计和有关测量规范的要求三、精度要求：3.1、首级控制的精度要求：根据工程特点，要求顾主提供的工程起始导线网点至少达到一级导线的精度要求：平均边长360m，测角中误差±5″，测距相对中误差1/30000,导线相对闭合差1/15000。高程至少达到三等水准精度要求：±4「nmm（山地）。3.2、场区控制、建筑物控制、轴线控制、各分部分项工程控制和现场高程控制的精度要求：场区控制、建筑物控制、轴线控制至少达到二级导线精度要求，点位相对误差不超过±5mm。各分部分项工程控制精度要求，根据各分部分项工程的安装精度要求进行相应的等级布控。高程达到四等水准精度要求，高程控制点间相对误差不超过±3mm。3.3、作业面的放线要求：相临两轴线或控制线间相对允许误差±5mm；细部线允许误差±3mm。高程控制点高差中误差±3mm，测站抄平...
