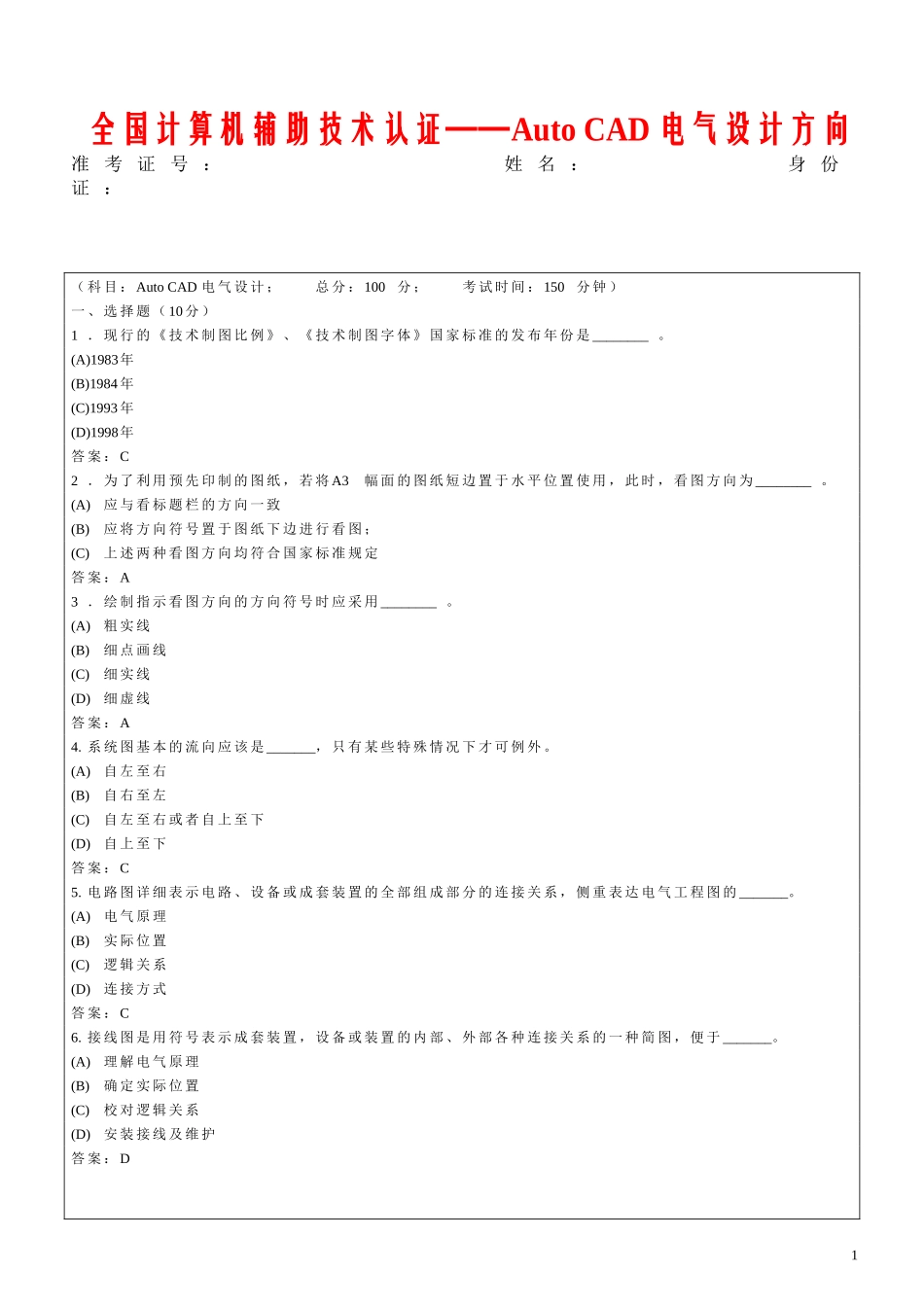

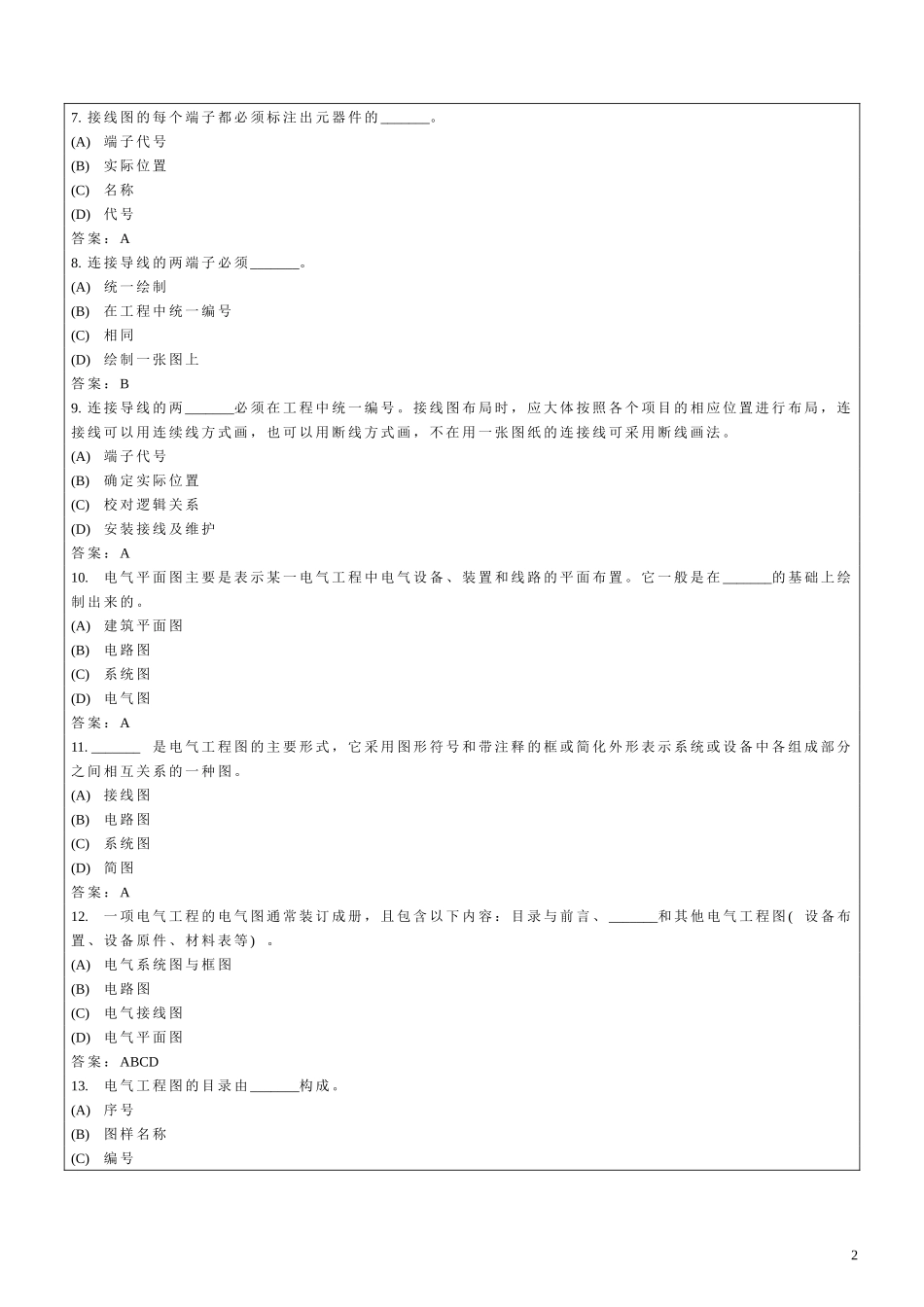

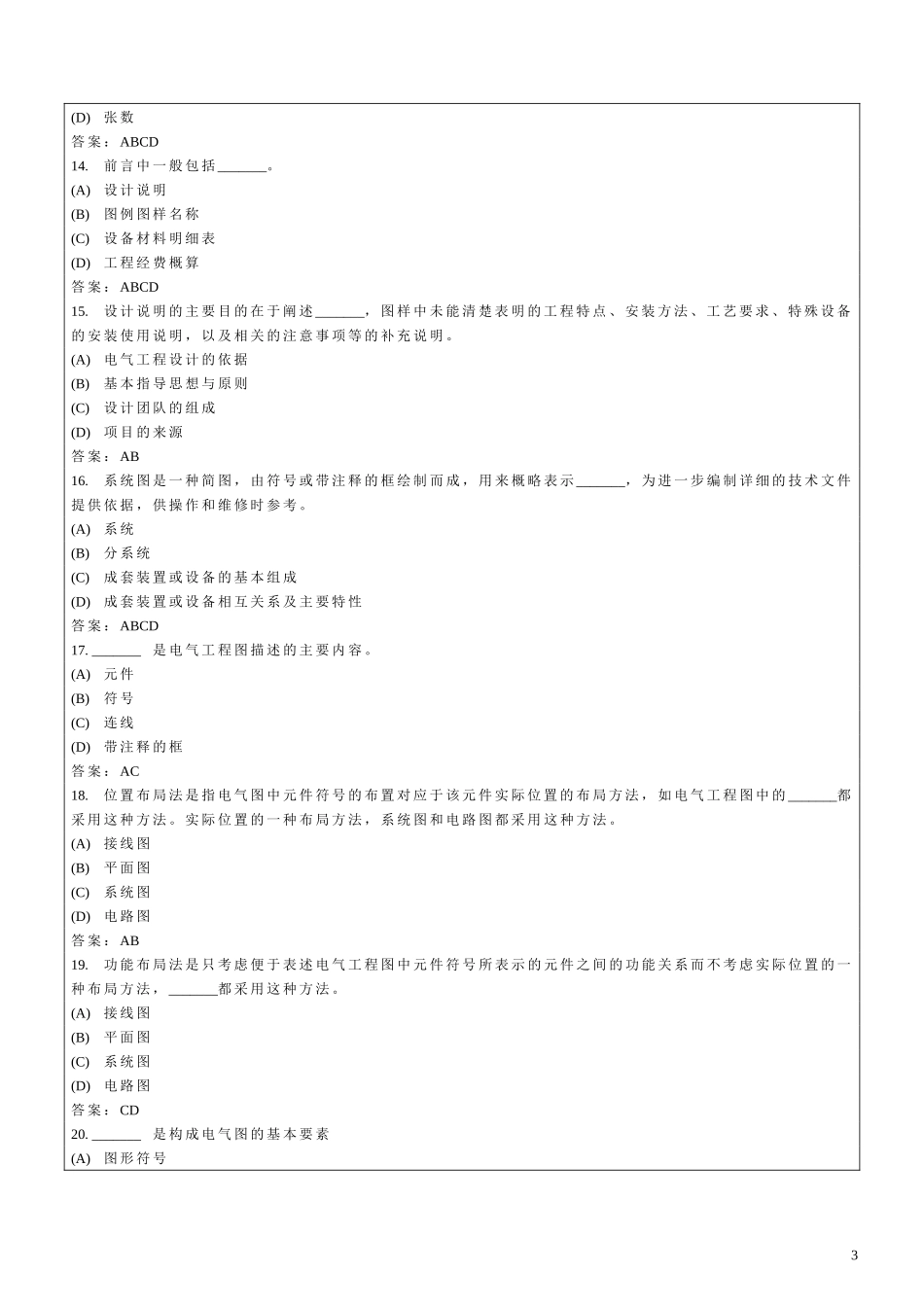

全国计算机辅助技术认证——AutoCAD电气设计方向准考证号：姓名：身份证：（科目：AutoCAD电气设计；总分：100分；考试时间：150分钟）一、选择题（10分）1．现行的《技术制图比例》、《技术制图字体》国家标准的发布年份是________。(A)1983年(B)1984年(C)1993年(D)1998年答案：C2．为了利用预先印制的图纸，若将A3幅面的图纸短边置于水平位置使用，此时，看图方向为________。(A)应与看标题栏的方向一致(B)应将方向符号置于图纸下边进行看图；(C)上述两种看图方向均符合国家标准规定答案：A3．绘制指示看图方向的方向符号时应采用________。(A)粗实线(B)细点画线(C)细实线(D)细虚线答案：A4.系统图基本的流向应该是_______，只有某些特殊情况下才可例外。(A)自左至右(B)自右至左(C)自左至右或者自上至下(D)自上至下答案：C5.电路图详细表示电路、设备或成套装置的全部组成部分的连接关系，侧重表达电气工程图的_______。(A)电气原理(B)实际位置(C)逻辑关系(D)连接方式答案：C6.接线图是用符号表示成套装置，设备或装置的内部、外部各种连接关系的一种简图，便于_______。(A)理解电气原理(B)确定实际位置(C)校对逻辑关系(D)安装接线及维护答案：D17.接线图的每个端子都必须标注出元器件的_______。(A)端子代号(B)实际位置(C)名称(D)代号答案：A8.连接导线的两端子必须_______。(A)统一绘制(B)在工程中统一编号(C)相同(D)绘制一张图上答案：B9.连接导线的两_______必须在工程中统一编号。接线图布局时，应大体按照各个项目的相应位置进行布局，连接线可以用连续线方式画，也可以用断线方式画，不在用一张图纸的连接线可采用断线画法。(A)端子代号(B)确定实际位置(C)校对逻辑关系(D)安装接线及维护答案：A10.电气平面图主要是表示某一电气工程中电气设备、装置和线路的平面布置。它一般是在_______的基础上绘制出来的。(A)建筑平面图(B)电路图(C)系统图(D)电气图答案：A11._______是电气工程图的主要形式，它采用图形符号和带注释的框或简化外形表示系统或设备中各组成部分之间相互关系的一种图。(A)接线图(B)电路图(C)系统图(D)简图答案：A12.一项电气工程的电气图通常装订成册，且包含以下内容：目录与前言、_______和其他电气工程图(设备布置、设备原件、材料表等)。(A)电气系统图与框图(B)电路图(C)电气接线图(D)电气平面图答案：ABCD13.电气工程图的目录由_______构成。(A)序号(B)图样名称(C)编号2(D)张数答案：ABCD14.前言中一般包括_______。(A)设计说明(B)图例图样名称(C)设备材料明细表(D)工程经费概算答案：ABCD15.设计说明的主要目的在于阐述_______，图样中未能清楚表明的工程特点、安装方法、工艺要求、特殊设备的安装使用说明，以及相关的注意事项等的补充说明。(A)电气工程设计的依据(B)基本指导思想与原则(C)设计团队的组成(D)项目的来源答案：AB16.系统图是一种简图，由符号或带注释的框绘制而成，用来概略表示_______，为进一步编制详细的技术文件提供依据，供操作和维修时参考。(A)系统(B)分系统(C)成套装置或设备的基本组成(D)成套装置或设备相互关系及主要特性答案：ABCD17._______是电气工程图描述的主要内容。(A)元件(B)符号(C)连线(D)带注释的框答案：AC18.位置布局法是指电气图中元件符号的布置对应于该元件实际位置的布局方法，如电气工程图中的_______都采用这种方法。实际位置的一种布局方法，系统图和电路图都采用这种方法。(A)接线图(B)平面图(C)系统图(D)电路图答案：AB19.功能布局法是只考虑便于表述电气工程图中元件符号所表示的元件之间的功能关系而不考虑实际位置的一种布局方法，_______都采用这种方法。(A)接线图(B)平面图(C)系统图(D)电路图答案：CD20._______是构成电气图的基本要素(A)图形符号3(B)框图(C)文字符号(D)项目代号答案：ACD二、建立A4样板（20分）建立A4样板，要求：1、设置绘图界限A4（297,210）。2、下列要求设置图层、线型。（1）层名：实体符号颜色：白色线型：Continuous线宽：0.5（2）层名：连接线颜色：白色线型：Continuous线宽：0.5（3）层名：文字颜色：紫色线型：Continuous线宽：0.25（4）层名：虚线颜色：黄色线型...
