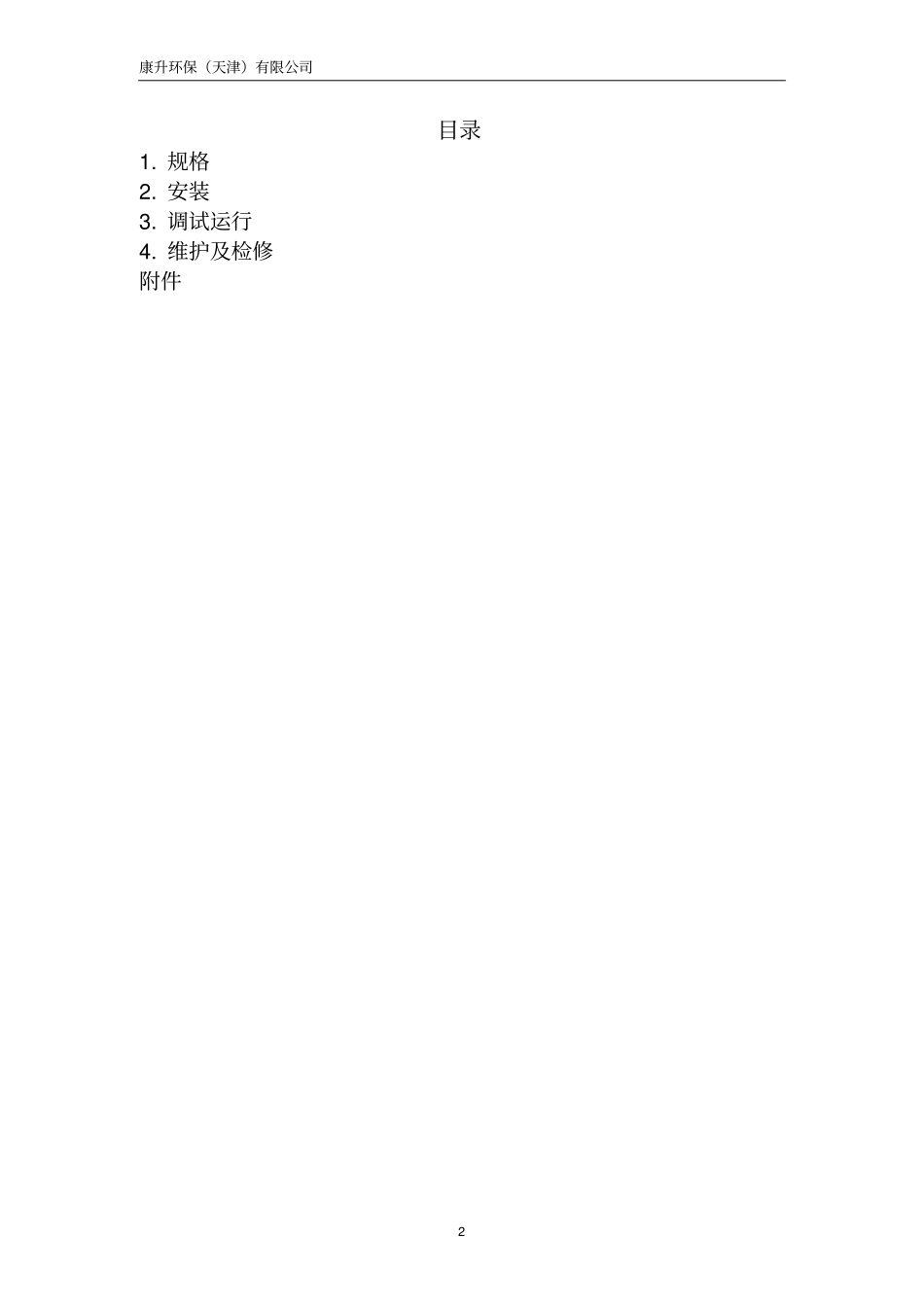

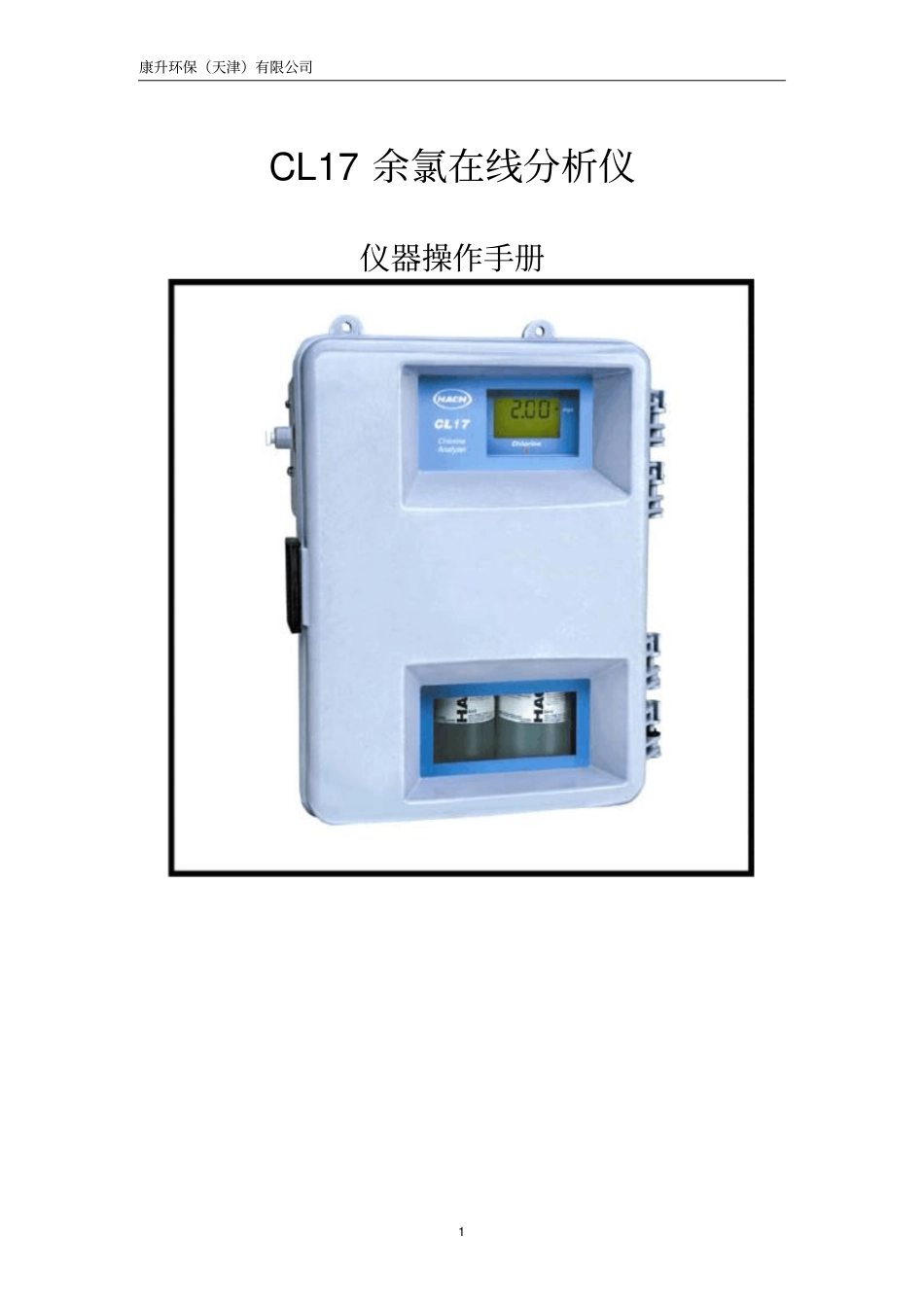

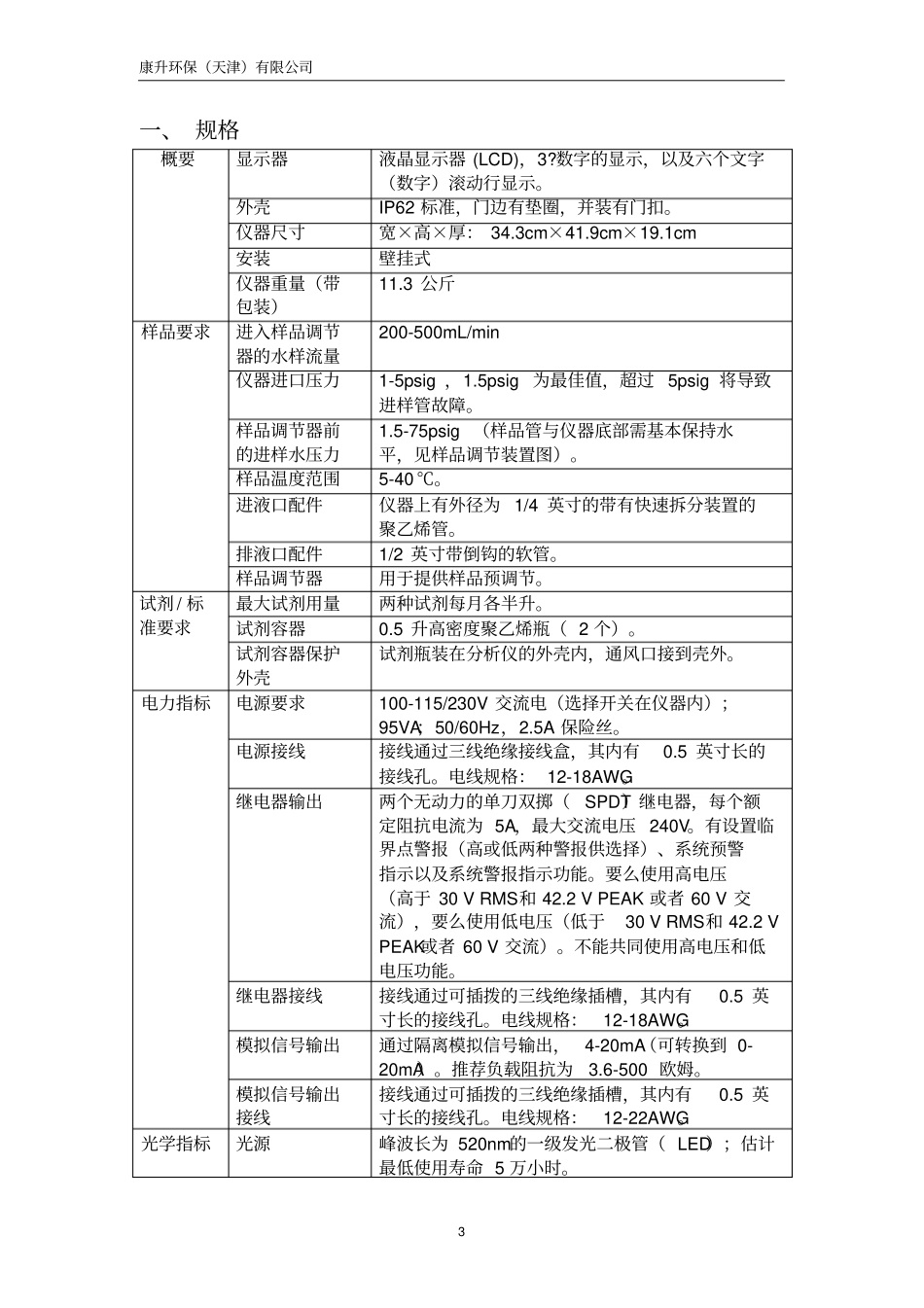

康升环保（天津）有限公司1CL17余氯在线分析仪仪器操作手册康升环保（天津）有限公司2目录1.规格2.安装3.调试运行4.维护及检修附件康升环保（天津）有限公司3一、规格概要显示器液晶显示器(LCD)，3?数字的显示，以及六个文字（数字）滚动行显示。外壳IP62标准，门边有垫圈，并装有门扣。仪器尺寸宽×高×厚：34.3cm×41.9cm×19.1cm安装壁挂式仪器重量（带包装）11.3公斤样品要求进入样品调节器的水样流量200-500mL/min仪器进口压力1-5psig，1.5psig为最佳值，超过5psig将导致进样管故障。样品调节器前的进样水压力1.5-75psig（样品管与仪器底部需基本保持水平，见样品调节装置图）。样品温度范围5-40℃。进液口配件仪器上有外径为1/4英寸的带有快速拆分装置的聚乙烯管。排液口配件1/2英寸带倒钩的软管。样品调节器用于提供样品预调节。试剂/标准要求最大试剂用量两种试剂每月各半升。试剂容器0.5升高密度聚乙烯瓶（2个）。试剂容器保护外壳试剂瓶装在分析仪的外壳内，通风口接到壳外。电力指标电源要求100-115/230V交流电（选择开关在仪器内）；95VA；50/60Hz，2.5A保险丝。电源接线接线通过三线绝缘接线盒，其内有0.5英寸长的接线孔。电线规格：12-18AWG。继电器输出两个无动力的单刀双掷（SPDT）继电器，每个额定阻抗电流为5A，最大交流电压240V。有设置临界点警报（高或低两种警报供选择）、系统预警指示以及系统警报指示功能。要么使用高电压（高于30VRMS和42.2VPEAK或者60V交流），要么使用低电压（低于30VRMS和42.2VPEAK或者60V交流）。不能共同使用高电压和低电压功能。继电器接线接线通过可插拨的三线绝缘插槽，其内有0.5英寸长的接线孔。电线规格：12-18AWG。模拟信号输出通过隔离模拟信号输出，4-20mA（可转换到0-20mA）。推荐负载阻抗为3.6-500欧姆。模拟信号输出接线接线通过可插拨的三线绝缘插槽，其内有0.5英寸长的接线孔。电线规格：12-22AWG。光学指标光源峰波长为520nm的一级发光二极管（LED）；估计最低使用寿命5万小时。康升环保（天津）有限公司4性能指标工作范围0-5mg/L自由氯或余氯准确度±5％或±0.035ppm精度±5％或±0.005ppm检测限0.035ppm工作周期2.5分钟校正使用默认的校正曲线电源开关要求使用操作人员可触摸到的电源开关模拟信号4-20mA/0-20mA继电器输出两个SPDT继电器，每个在240V交流电下电阻性负载为5A。有设置临界点警报（高或低），系统预警指示以及系统警报指示功能。环境条件保存温度范围-40～60℃工作温度范围5～40℃湿度40℃时为90％空气清洗（用户可选择使用与否）在最大压力20psig，外径为1/4英寸导管时，仪器用气量为0.1CFM。康升环保（天津）有限公司5二、安装2.1仪器拆箱从装运的纸箱中取出分析仪，检查其是否有任何损害。除试剂外，核对安装成套部件（编号：55164-00）和维护成套部件（编号：54443-00）。如果这些部件中发现有任何缺失或者损坏，请立即联络哈希公司或者销售代表。安装和维护成套部件的组成列于第50页可更换配件。2.2仪器操作环境仪器外壳设计适用于常规用途的室内安装，而操作环境温度应保持在10～40℃。安装时注意防水防阳光直射。2.3仪器为壁挂式安装该仪器为壁挂式安装，图1、图2和图3中有尺寸及其他安装信息。使用1/4英寸螺钉安装。在现场安装时，尽量将仪器靠近采样点，以确保每个工作周期都可完成样品的更新。在仪器侧面和底部留出足够的空间以方面接管线和电线。康升环保（天津）有限公司6图1CL17仪器尺寸（1）空气清洗快速接头外径1/4英寸聚乙烯管(编号:47438-00)继电器接口网络及4-20mA接口电源接口推荐4×1/4英寸螺钉继电器模拟信号记录仪交流电分析仪用户接线示意图康升环保（天津）有限公司7图2CL17仪器尺寸（2）图3CL17仪器尺寸（3）背部通风孔无需连接溢流口推荐用1/2英寸管留出空隙便于通风内径1/2英寸的样品排放管快速连接进样口外径1/4英寸聚乙烯管(编号:47438-00)康升环保（天津）有限公司82.4管道连接样品进口和排出口连接处位于仪器的底部，使用快速接管装置，所接管道的外径为1/4英寸，见图4。只要将外径为1/4英寸的管道插入接管装置中就可进行连接。当管道为正确连接时，两个特殊的卡套将相...
