辽宁省普兰店二十七中八年级物理(7.2欧姆定律及其应用)第一课时课件VIP专享VIP免费

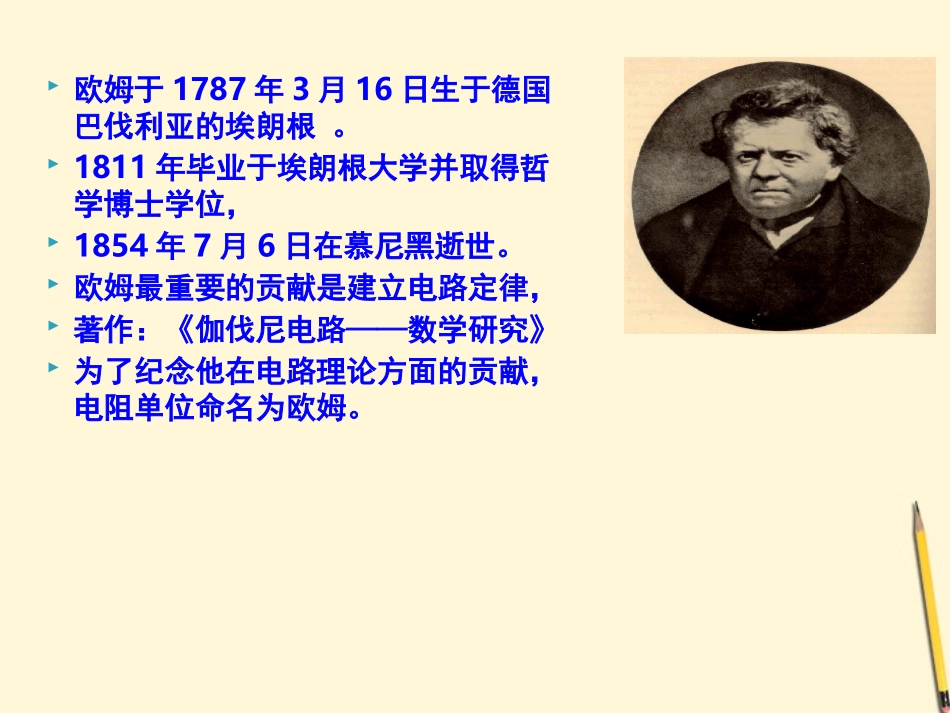

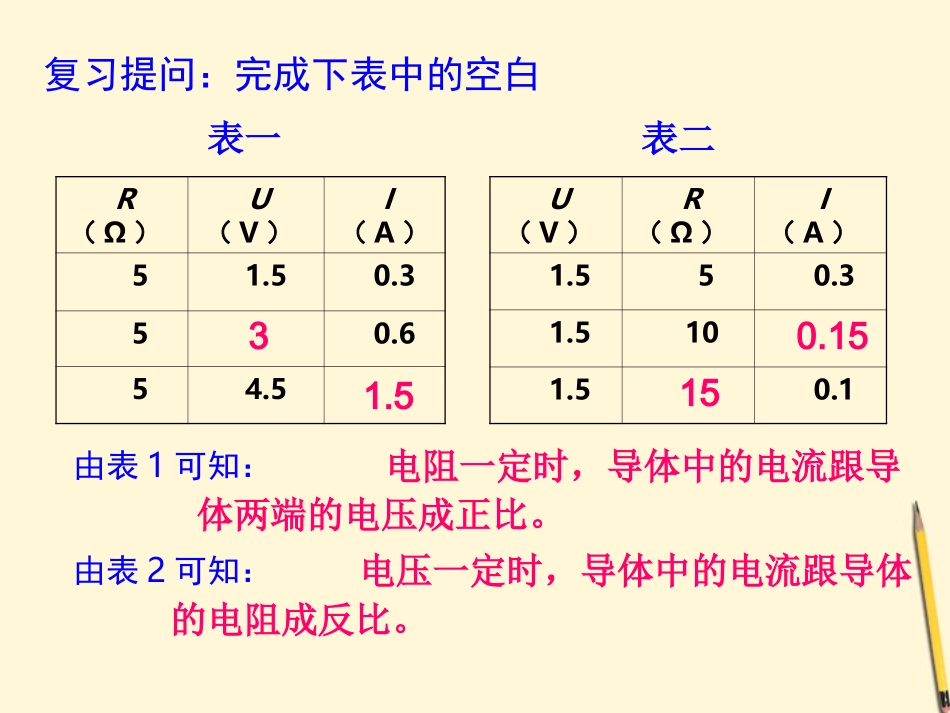

第七章第二节第七章第二节复习提问：完成下表中的空白表一R（Ω）U（V）I（A）51.50.350.654.531.5表二U（V）R（Ω）I（A）1.550.31.5101.50.10.1515电阻一定时，导体中的电流跟导体两端的电压成正比。电压一定时，导体中的电流跟导体的电阻成反比。由表1可知：由表2可知：欧姆于1787年3月16日生于德国巴伐利亚的埃朗根。1811年毕业于埃朗根大学并取得哲学博士学位，1854年7月6日在慕尼黑逝世。欧姆最重要的贡献是建立电路定律，著作：《伽伐尼电路——数学研究》为了纪念他在电路理论方面的贡献，电阻单位命名为欧姆。一、欧姆定律I——电流——安培（A）U——电压——伏特（V）R——电阻——欧姆（Ω）导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比。（1）内容：I=U/R（2）公式：（3）符号意义及单位：公式间的意义：公式：I=U/R。U一定时，I跟R成反比R一定时，I跟U成正比变形公式:U=IRR=U/IR=U/I能不能说电阻跟电压成正比，跟电流成反比？没有物理意义，只是计算公式。电压等于电流跟电阻的乘积；电阻等于电压跟电流的比值。不能，同一导体电阻跟电压、电流无关。欧姆定律是从实验中总结出来的规律，它适用于任何情况下的电流计算。欧姆定律公式中各个物理量只能是同一导体在同一时刻所具有的量，也就是说不能用甲导体的电压、电阻去求乙导体的电流。或用甲时刻的电压、电阻去求乙时刻的电流。例1、我们已经知道，试电笔内必须有一支很大的电阻，用来限制通过人体的电流。现有一支试电笔，其中的电阻为880KΩ，氖管的电阻和人体的电阻都比这个数值小得多，可以不计。使用时流过人体的电流是多少？解题步骤：①根据题意写出已知（各物理量要统一用国际单位）；②列出公式、代入数据（带单位）、得结果；③作答。解:U=220VR=880KΩ=880000ΩARUI331025.010880V220答：流过人体的电流是流过人体的电流是0.250.25××1010-3-3AA。。例2：有一个电阻两端的电压是12V，通过它的电流是300mA,这个电阻的阻值是多少？答：这个电阻的阻值是40Ω解:U=12VI=300mA=0.3A根据I=U/R得R=U/I=12V/0.3A=40Ω例例33：有一种指示灯，电阻为：有一种指示灯，电阻为7.2Ω7.2Ω，通过的电流，通过的电流为为0.5A0.5A时才能正常发光，要使其正常发光，应时才能正常发光，要使其正常发光，应加多大的电压？加多大的电压？解：R=7.2ΩI=300mA=0.3A根据I=U/R得U=IR=7.2Ω×0.5A=3.6V答：应加3.6V电压.练一练1、实验中测得一个未知电阻两端电压为5V,流过的电流是50mA,这个电阻阻值是多大？2、一个熨斗的电阻是0.1KΩ,使用时流过的电流是2.1A，加在电熨斗上的电压是多少？3、加在某一电阻器两端的电压为5V时，通过它的电流是0.5A，则该电阻器的电阻应是多大？如果两端的电压增加到20V，此时这个电阻器的电阻值是多大？通过它的电流是多大？A、导体电阻的大小跟导体两端的电压成正比；B、导体电阻的大小跟导体中的电流成反比；C、导体电阻的大小可通过测量导体两端的电压和导体中的电流计算得到；D、当导体两端电压为零时，导体电阻也为零。4、根据欧姆定律公式，可导出关于此式，下列说法正确的是C5、有一导体两端的电压为12V时，通过它的电流为0.2A，它的电阻是；当它两端的电压为6V时，它的电阻是；当它两端的电压为0V时，它的电阻是，通过导体的电流是。6、电阻R1、R2串联在电路中，已知R1R2=∶32∶，则通过的电流之比I1I2=∶，电阻两端的电压之比U1U2=∶。又把电阻R1、R2并联在6V的电压下，则电阻两端的电压之比U1U2=∶通过的电流之比I1I2=∶7、如图所示，小灯泡正常发光时灯丝的电阻是7.5Ω，电压是1.5V。如果电源电压为4V，要使小灯泡正常发光，应串联一个变阻器分去电压V，并控制电路中的电流为A，调节滑动变阻器的阻值为Ω。四、小结：内容：导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比公式：I=U/R。变形公式:U=IRR=U/I五、动手动脑学物理1、2、3、4
