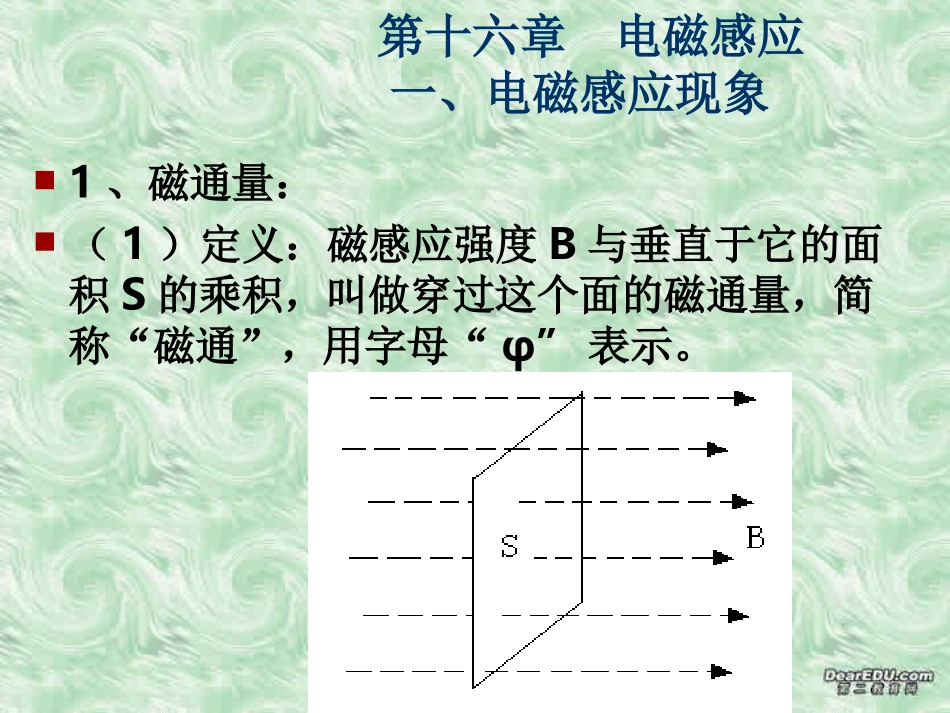

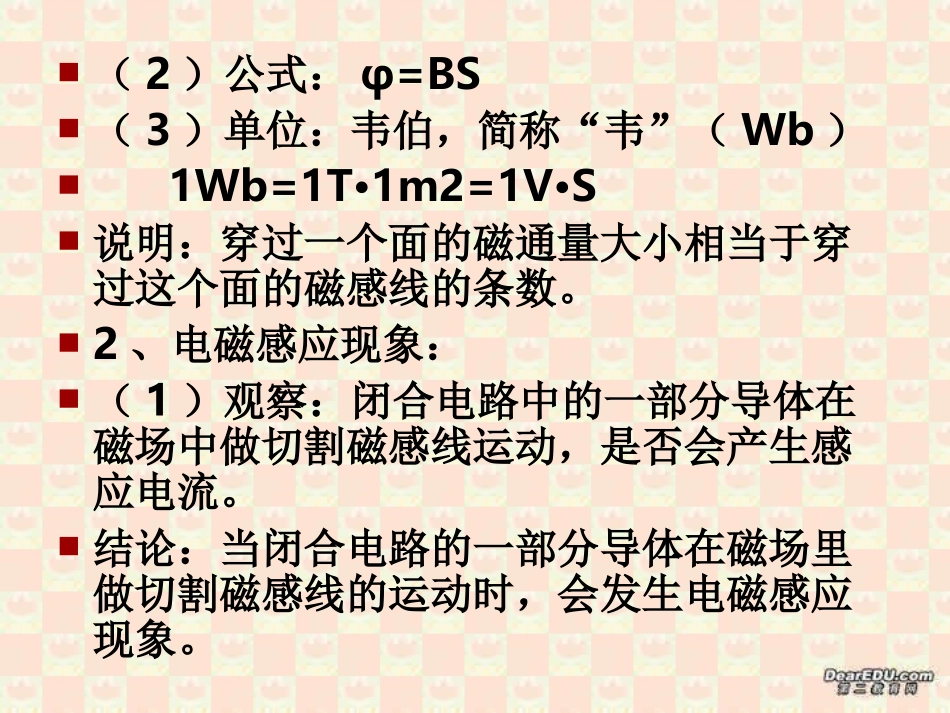

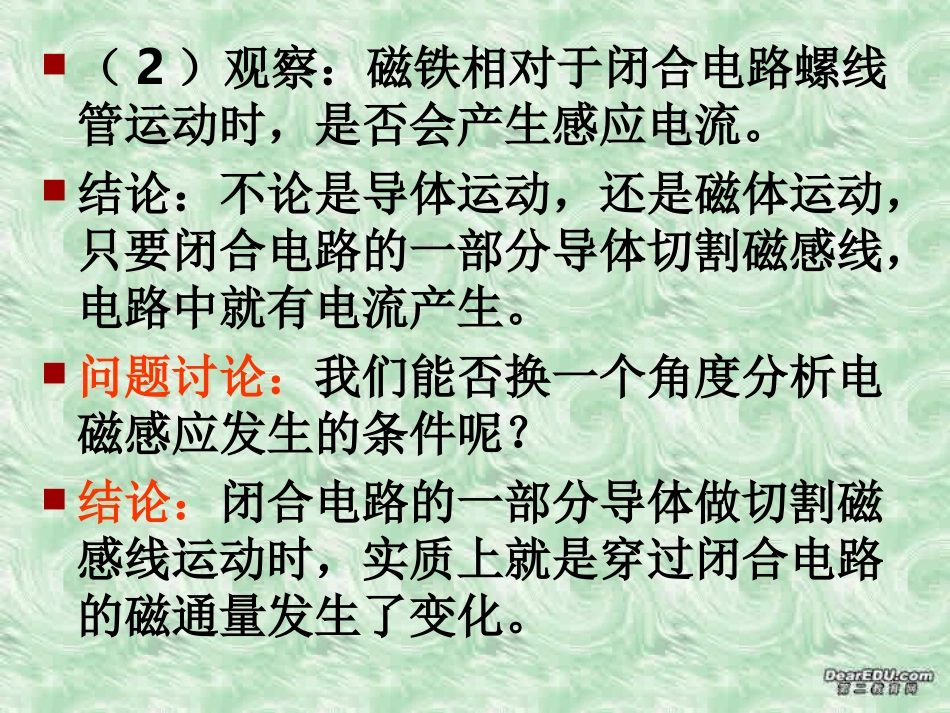

第十六章电磁感应一、电磁感应现象1、磁通量:(1)定义:磁感应强度B与垂直于它的面积S的乘积,叫做穿过这个面的磁通量,简称“磁通”,用字母“φ”表示。(2)公式:φ=BS(3)单位:韦伯,简称“韦”(Wb)1Wb=1T·1m2=1V·S说明:穿过一个面的磁通量大小相当于穿过这个面的磁感线的条数。2、电磁感应现象:(1)观察:闭合电路中的一部分导体在磁场中做切割磁感线运动,是否会产生感应电流。结论:当闭合电路的一部分导体在磁场里做切割磁感线的运动时,会发生电磁感应现象。(2)观察:磁铁相对于闭合电路螺线管运动时,是否会产生感应电流。结论:不论是导体运动,还是磁体运动,只要闭合电路的一部分导体切割磁感线,电路中就有电流产生。问题讨论:我们能否换一个角度分析电磁感应发生的条件呢?结论:闭合电路的一部分导体做切割磁感线运动时,实质上就是穿过闭合电路的磁通量发生了变化。(3)观察:闭合电路中的磁场发生变化时,是否会产生感应电流。现象:也会发生电磁感应现象。[归纳与总结]:不论用什么方法,只要穿过闭合电路的磁通量发生变化,闭合电路中就有电流产生。这种利用磁场产生电流的现象叫做电磁感应现象,产生的电流叫做感应电流。3、电磁感应现象中能量的转化:在电磁感应现象中能量可以转化和转移,而总的能量保持不变。例题分析:例1、一个面积是40cm2的导线框,垂直地放在匀强磁场中,穿过它的磁通量为0·8Wb,则匀强磁场的磁感应强度是多大?若该导线框的平面与磁场方向成30度角,则穿过该导线框的磁通量是多大?例2、如图示,矩形线圈与磁场垂直,且一半在匀强磁场内,一半在匀强磁场外,下述几种情况中哪些能产生感应电流呢?(1)线圈水平向右移动;(2)线圈竖直向下移动;(3)线圈绕ad轴转动45度角;(4)线圈绕bc轴转动45度角。
