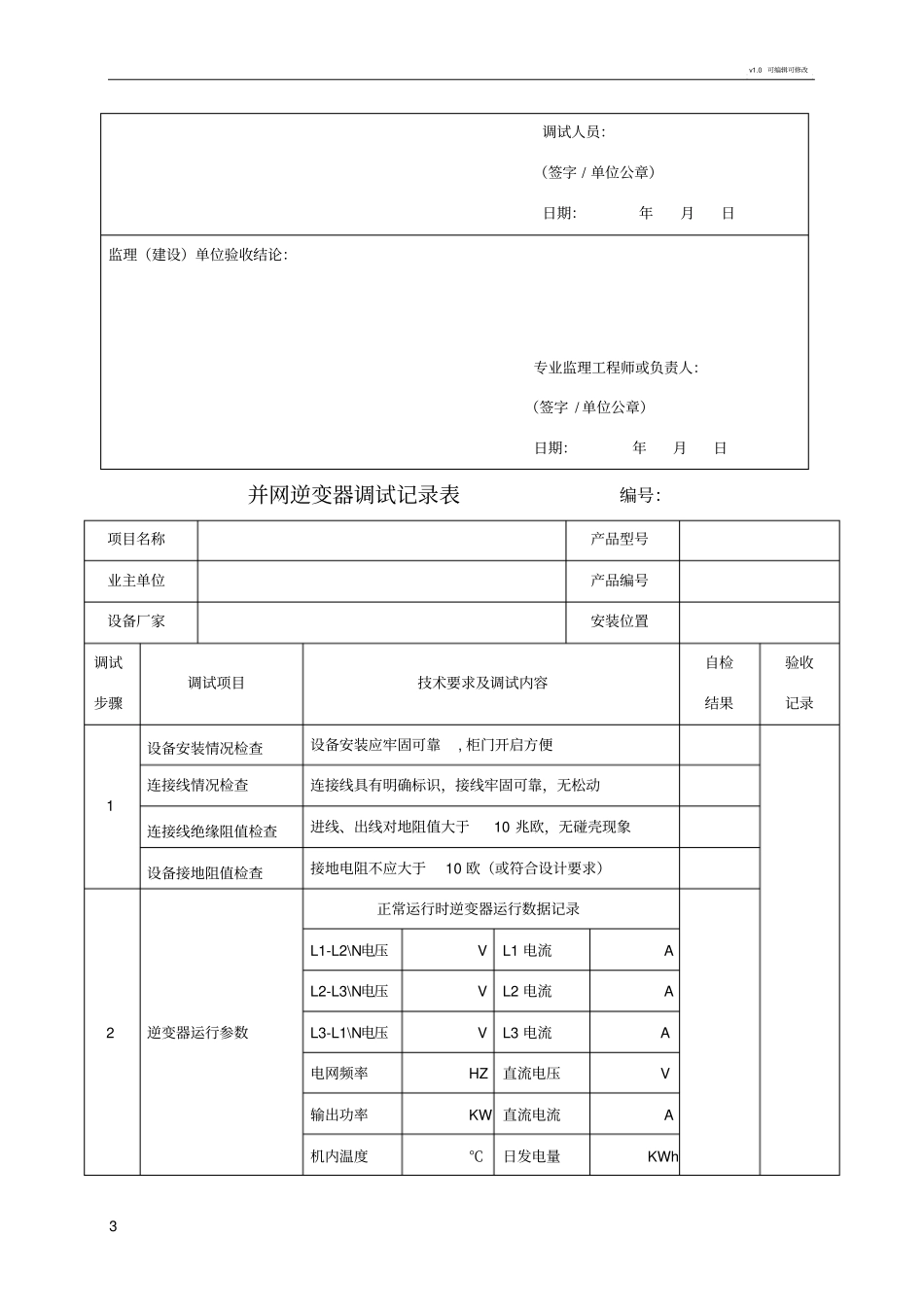

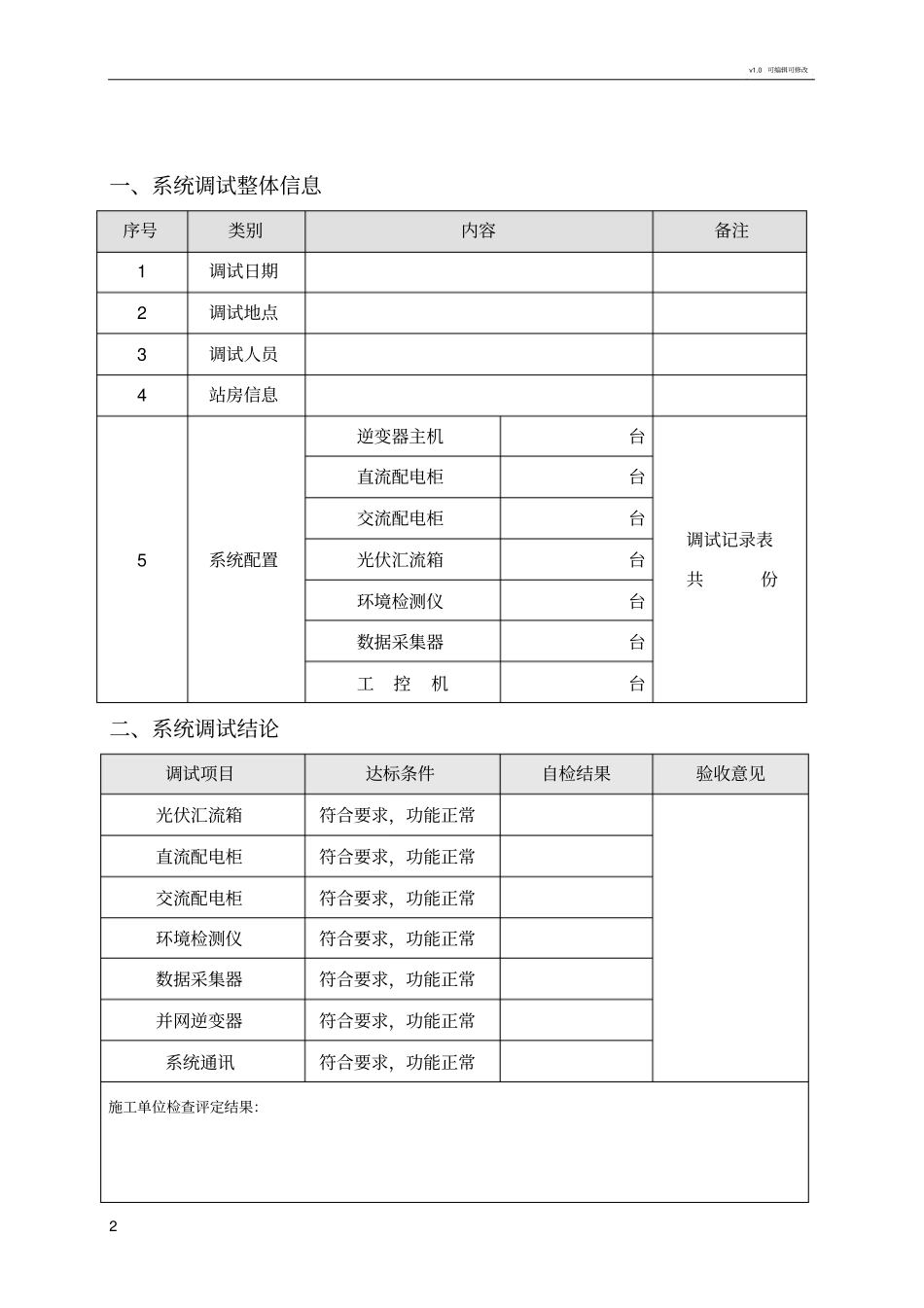

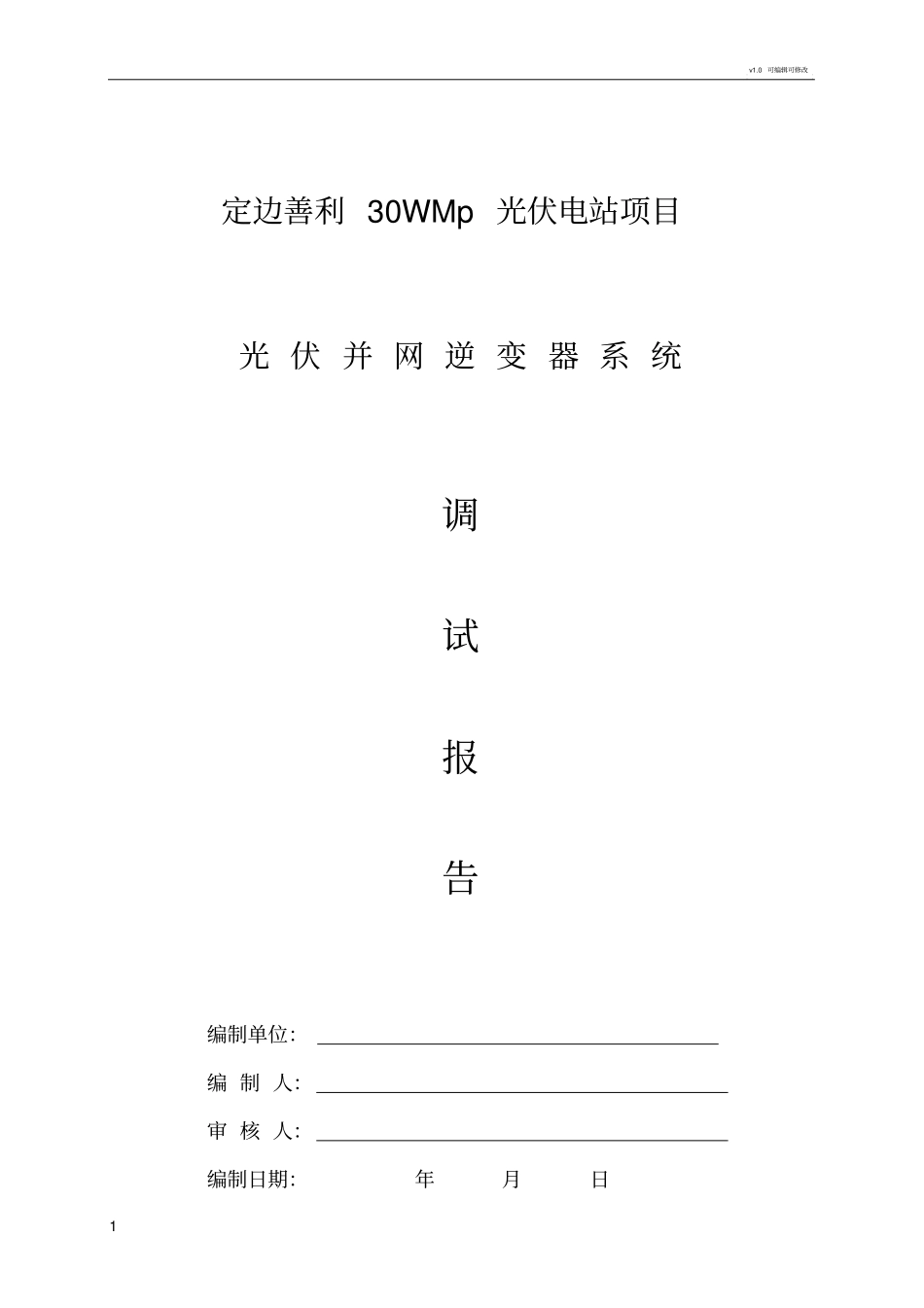

v1.0可编辑可修改1定边善利30WMp光伏电站项目光伏并网逆变器系统调试报告编制单位：编制人：审核人：编制日期：年月日v1.0可编辑可修改2一、系统调试整体信息序号类别内容备注1调试日期2调试地点3调试人员4站房信息5系统配置逆变器主机台调试记录表共份直流配电柜台交流配电柜台光伏汇流箱台环境检测仪台数据采集器台工控机台二、系统调试结论调试项目达标条件自检结果验收意见光伏汇流箱符合要求，功能正常直流配电柜符合要求，功能正常交流配电柜符合要求，功能正常环境检测仪符合要求，功能正常数据采集器符合要求，功能正常并网逆变器符合要求，功能正常系统通讯符合要求，功能正常施工单位检查评定结果：v1.0可编辑可修改3调试人员：（签字/单位公章）日期：年月日监理（建设）单位验收结论：专业监理工程师或负责人：（签字/单位公章）日期：年月日并网逆变器调试记录表编号：项目名称产品型号业主单位产品编号设备厂家安装位置调试步骤调试项目技术要求及调试内容自检结果验收记录1设备安装情况检查设备安装应牢固可靠,柜门开启方便连接线情况检查连接线具有明确标识，接线牢固可靠，无松动连接线绝缘阻值检查进线、出线对地阻值大于10兆欧，无碰壳现象设备接地阻值检查接地电阻不应大于10欧（或符合设计要求）2逆变器运行参数正常运行时逆变器运行数据记录L1-L2\N电压VL1电流AL2-L3\N电压VL2电流AL3-L1\N电压VL3电流A电网频率HZ直流电压V输出功率KW直流电流A机内温度℃日发电量KWhv1.0可编辑可修改4总发电量KWhCO2减排Kg3逆变器LCD显示液晶屏显示正常，字符清晰时间校对4逆变器启动、停机、待机试验电网正常时，直流电压大于启动电压，等待1-5分钟左右逆变器启动运行；当交流侧功率小于500W连续10分钟机器待机；通过LCD上操作按键，执行启停机命令，逆变器能正常启停机紧急停机测试触动紧急停机按钮，机器立即停止工作防孤岛效应保护电网失电，逆变器应在秒内停止输出上位机通讯测试逆变器和上位机通讯流畅，无数据丢失施工单位检查评定结果：项目专业调试人员：（签字/公章）日期：年月日监理（建设）单位验收结论：专业监理工程师：（签字/公章）日期：年月日光伏阵列汇流箱调试记录表编号：项目名称产品型号业主单位产品编号设备厂家安装位置调试步骤调试项目技术要求及调试内容自检结果验收记录1设备安装情况检查设备安装应牢固可靠,柜门开启方便v1.0可编辑可修改5连接线情况检查连接线具有明确标识，接线牢固可靠，无松动连接线绝缘阻值检查进线、出线对地阻值大于10兆欧，无碰壳现象设备接地阻值检查接地电阻不应大于10欧（或符合设计要求）2太阳能电池串列输入开路电压测量，并网之前检测直流侧电压是否符合并网要求串列电池板开路电压应在逆变器允许电压范围内单路电池板串列开路电压测量记录:第1路V第9路V第2路V第10路V第3路V第11路V第4路V第12路V第5路V第13路V第6路V第14路V第7路V第15路V第8路V第16路V3并网发电时,合上汇流箱输出空开,检测汇流箱直流输出电压以及每一路串列电池板工作电流实际值与数码管显示值是否基本一致并网时单路串列电流实际值与显示值测量记录：回路显示值测量值回路显示值测量值1#AA9#AA2#AA10#AA3#AA11#AA4#AA12#AA5#AA13#AA6#AA14#AA7#AA15#AA8#AA16#AA4通讯测试能检测到每一路的电流数据，且通讯流畅，无间断v1.0可编辑可修改6施工单位检查评定结果：项目专业调试人员：（签字/公章）日期：年月日监理（建设）单位验收结论：专业监理工程师(负责人)：（签字/公章）日期：年月日直流配电柜调试记录表编号：项目名称产品型号业主单位产品编号设备厂家安装位置调试步骤调试项目技术要求及调试内容自检结果验收记录1设备安装情况检查设备安装应牢固可靠,柜门开启方便连接线情况检查连接线具有明确标识，接线牢固可靠，无松动连接线绝缘阻值检查进线、出线对地阻值大于10兆欧，无碰壳现象设备接地阻值检查接地电阻不应大于10欧（或符合设计要求）2汇流箱输入编号汇流总输出至逆变器编号开路电压测量，电压值应在逆变器允许电压范围内并网前开路电压并网后工作电流VAVAVAVAVAVAv1.0可编辑可修改7VAVAVAVAVAVAVA3电压表显示显示正常施工单位...
