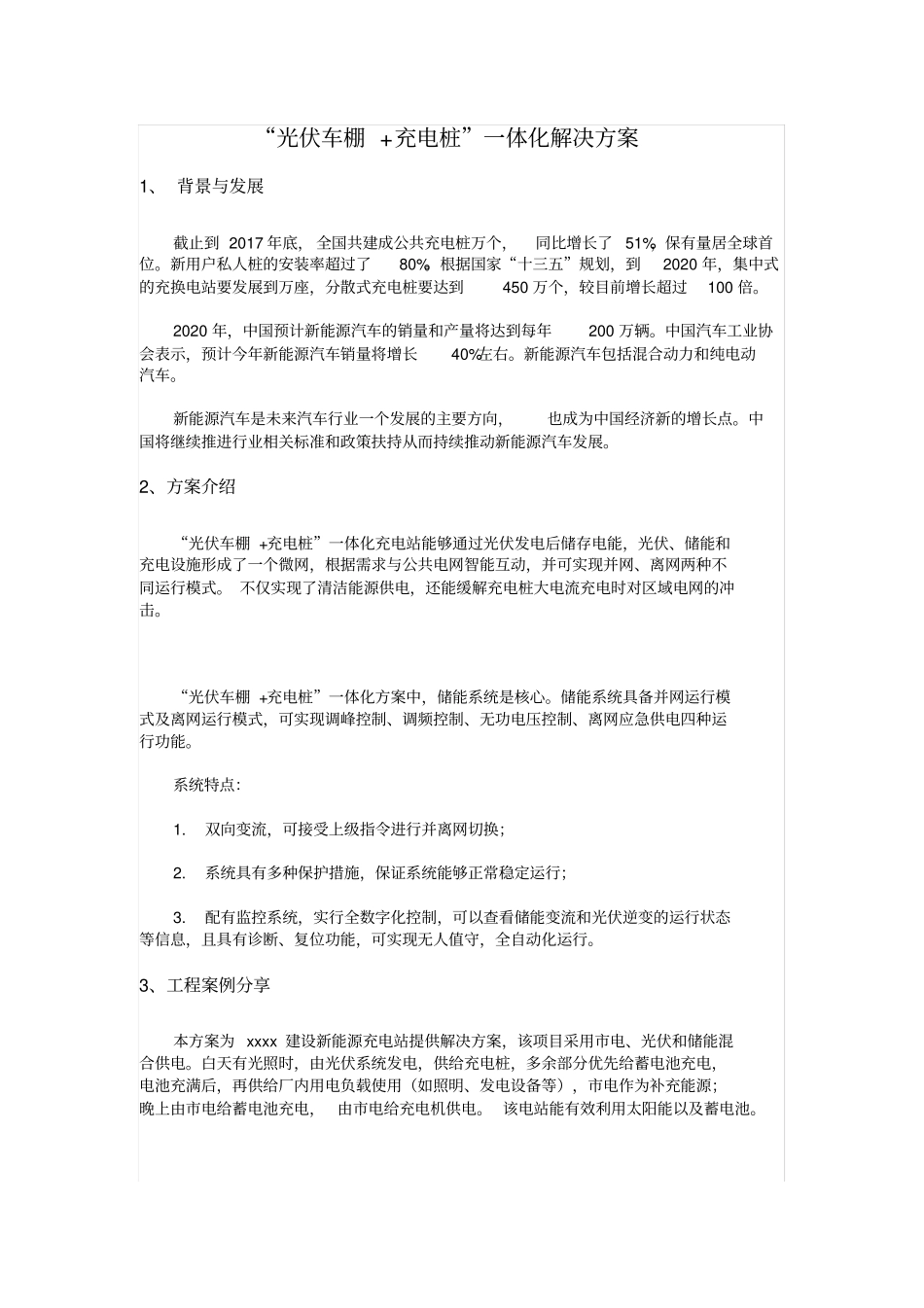

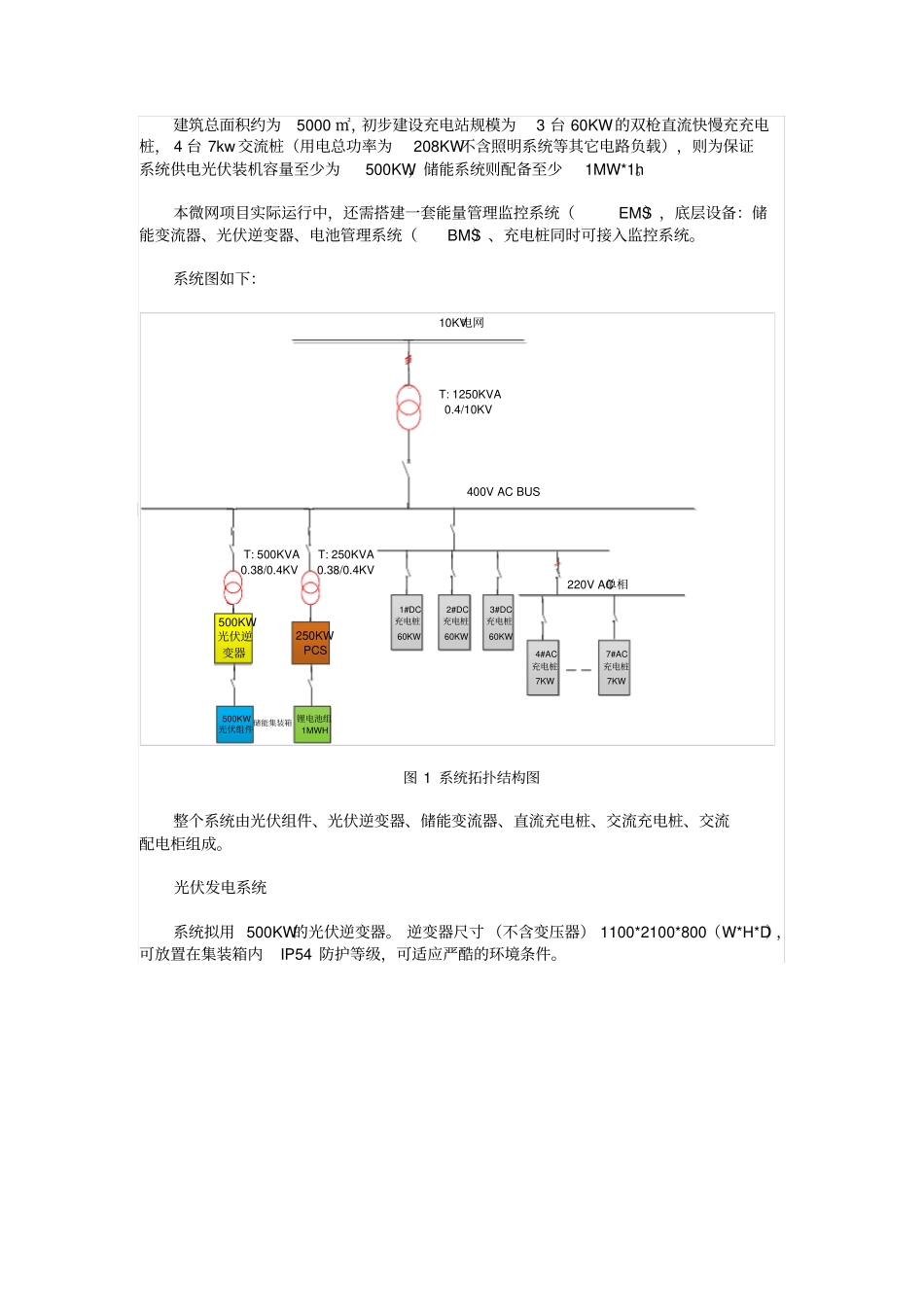

“光伏车棚+充电桩”一体化解决方案1、背景与发展截止到2017年底,全国共建成公共充电桩万个,同比增长了51%,保有量居全球首位。新用户私人桩的安装率超过了80%。根据国家“十三五”规划,到2020年,集中式的充换电站要发展到万座,分散式充电桩要达到450万个,较目前增长超过100倍。2020年,中国预计新能源汽车的销量和产量将达到每年200万辆。中国汽车工业协会表示,预计今年新能源汽车销量将增长40%左右。新能源汽车包括混合动力和纯电动汽车。新能源汽车是未来汽车行业一个发展的主要方向,也成为中国经济新的增长点。中国将继续推进行业相关标准和政策扶持从而持续推动新能源汽车发展。2、方案介绍“光伏车棚+充电桩”一体化充电站能够通过光伏发电后储存电能,光伏、储能和充电设施形成了一个微网,根据需求与公共电网智能互动,并可实现并网、离网两种不同运行模式。不仅实现了清洁能源供电,还能缓解充电桩大电流充电时对区域电网的冲击。“光伏车棚+充电桩”一体化方案中,储能系统是核心。储能系统具备并网运行模式及离网运行模式,可实现调峰控制、调频控制、无功电压控制、离网应急供电四种运行功能。系统特点:1.双向变流,可接受上级指令进行并离网切换;2.系统具有多种保护措施,保证系统能够正常稳定运行;3.配有监控系统,实行全数字化控制,可以查看储能变流和光伏逆变的运行状态等信息,且具有诊断、复位功能,可实现无人值守,全自动化运行。3、工程案例分享本方案为xxxx建设新能源充电站提供解决方案,该项目采用市电、光伏和储能混合供电。白天有光照时,由光伏系统发电,供给充电桩,多余部分优先给蓄电池充电,电池充满后,再供给厂内用电负载使用(如照明、发电设备等),市电作为补充能源;晚上由市电给蓄电池充电,由市电给充电机供电。该电站能有效利用太阳能以及蓄电池。建筑总面积约为5000㎡,初步建设充电站规模为3台60KW的双枪直流快慢充充电桩,4台7kw交流桩(用电总功率为208KW不含照明系统等其它电路负载),则为保证系统供电光伏装机容量至少为500KW,储能系统则配备至少1MW*1h。本微网项目实际运行中,还需搭建一套能量管理监控系统(EMS),底层设备:储能变流器、光伏逆变器、电池管理系统(BMS)、充电桩同时可接入监控系统。系统图如下:1#DC充电桩60KW2#DC充电桩60KW3#DC充电桩60KW4#AC充电桩7KW10KV电网400VACBUS锂电池组1MWH250KWPCS500KW光伏逆变器500KW光伏组件T:1250KVA0.4/10KVT:250KVA0.38/0.4KV储能集装箱7#AC充电桩7KW220VAC单相T:500KVA0.38/0.4KV图1系统拓扑结构图整个系统由光伏组件、光伏逆变器、储能变流器、直流充电桩、交流充电桩、交流配电柜组成。光伏发电系统系统拟用500KW的光伏逆变器。逆变器尺寸(不含变压器)1100*2100*800(W*H*D),可放置在集装箱内IP54防护等级,可适应严酷的环境条件。1#光伏汇流箱8#光伏汇流箱1#直流配电柜+-+-+-+-交流配电柜ABC中高压电网0.315/0.4KV升压变压器500KW逆变器光伏阵列DC1DC2图2500KW光伏系统拓扑结构图光伏储能系统电池采用磷酸铁锂电池,该电池提供过充、过放、过流、过温、短路保护,提供充电过程中的电压均衡功能,具备系统运行状态和故障报警显示,同时能采集所有电池组的信息,通过液晶屏显示充放电过程中的电压、电流、SOC,进行参数设置和修改,根据电池状态调整充放电控制。BMS管理系统a)全面电池信息管理b)在线SOC诊断c)无损主动均衡充电管理d)系统保护功能电池管理系统拓扑图:双向变流器系统本项目中PCS负责双向逆变的功能,直流侧单组电池系统总容量为500KWH。采用5个DC/AC50KW模块即可满足要求,则变流器250KW的容量可满足整体电池的充放电要求。系统拓扑图:交流断路器DC/ACconverter5N交流防雷器隔离变压器直流断路器+BAT-250KWPCSDC/ACconverter1ABC交直流充电桩系统交流广告充电桩在满足交流充电的基础上,提供32寸高清显示屏、单枪、双枪可选,支持多媒体广告投放,WIFI热电等功能于一体;人机界面采用高清彩色液晶屏,操作方便,界面友好;整机防护等级达到IP54,可在室内安全的运行和围护,广泛适用于商业写字楼,城市综合体,住宅小区,城市公共充电...
