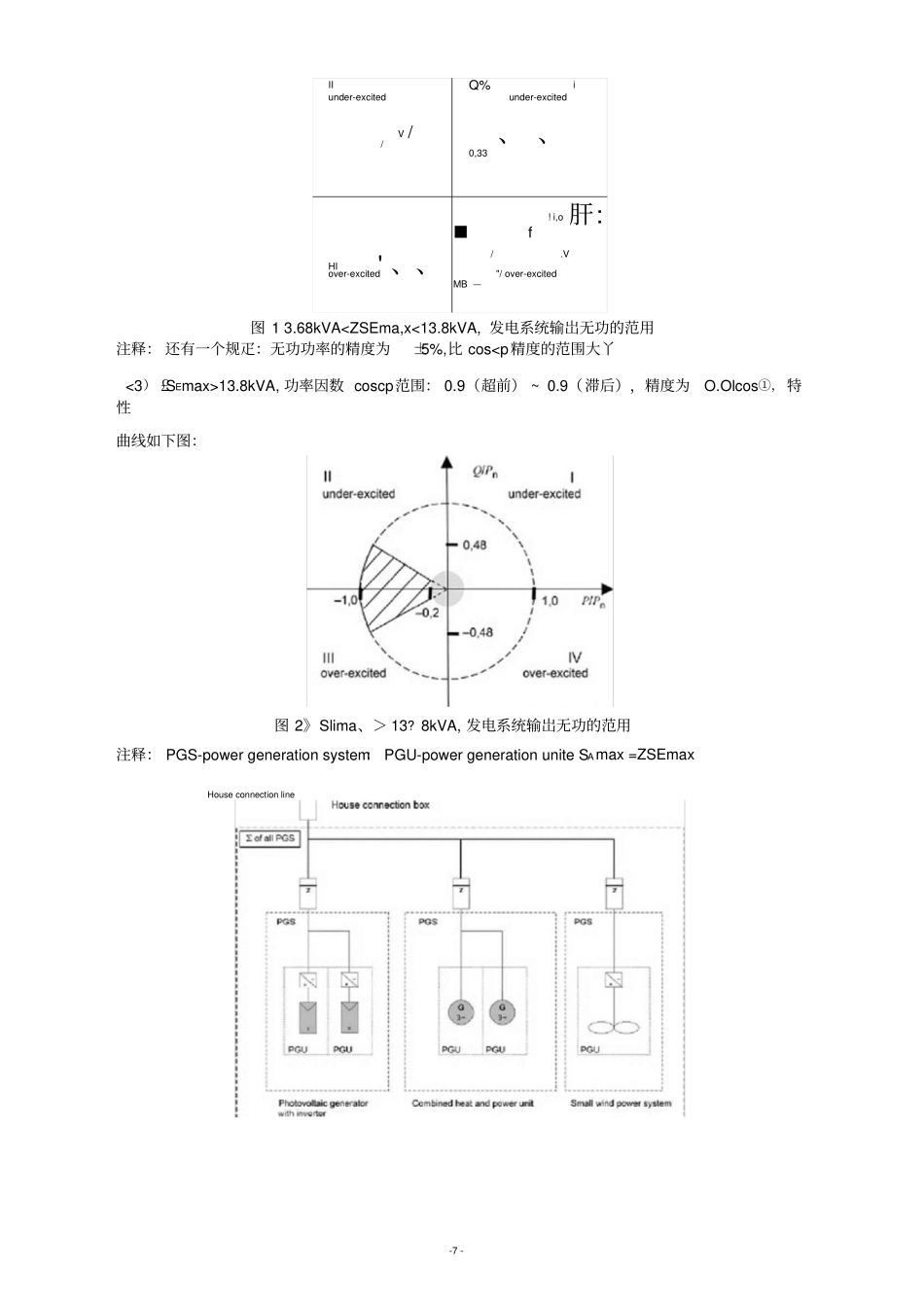

13.8kVA,功率因数coscp范围:0.9(超前)~0.9(滞后),精度为O.Olcos①,特性曲线如下图:图2》Slima、>13?8kVA,发电系统输岀无功的范用注释:PGS-powergenerationsystem:PGU-powergenerationuniteSAmax=ZSEmaxHouseconnectionline?3?3逆变器的无功和电网无功的关系分析将逆变器等效为一个电流源,并网端的电网电压为〃八大电网的等效电感和电阻分别为Lg、Rg,当并网电感电流仅是有功分疑时,则电感电流与电网电压同频同相,并网端点电压与大电网的矢量关系图如图3(a)黑色线所示;假设逆变器侧视在功率恒立,当并网电感电流含有有功和无功分量,当电网向逆变器输岀容性无功时,并网端点电压与大电网的矢量关系如图3(b)红色线所示,可看出此时逆变器并网端点的电压有了一立的抬髙。结论:当电网电压出现降落时,逆变器向系统输出感性无功,有助于支撑电网电压:当电网电压出现升髙时,逆变器向系统输出容性无功,有助于支撑电网电压。个人理解:如图3(b)逆变器向系统输出感性无功时,从电网侧来看逆变器,电感电流反向180%可看到此时电感电流是超前电网电压,逆变器此时相当于一个电容,一般负载都呈现感性,电网中电流大部分时间是滞后电网电压的,此时我们需要并入电容性质的负载来平衡电网。4工作原理以单H桥逆变器为例,假设逆变器向电网提供纯容性无功,以图4(a)中电感电流方向为参考方向,理想情况下,电感电流滞后电网电压90。,以下对H桥的工作原理进行分析,其工作波形如图4(b)所示。图4全桥逆变电路及其工作波形英在一个周期内工作情况分为以下4个模态:(a)全桥逆变器图3全桥逆变电路及其工作波形(a)全桥逆变器(b)工作...
