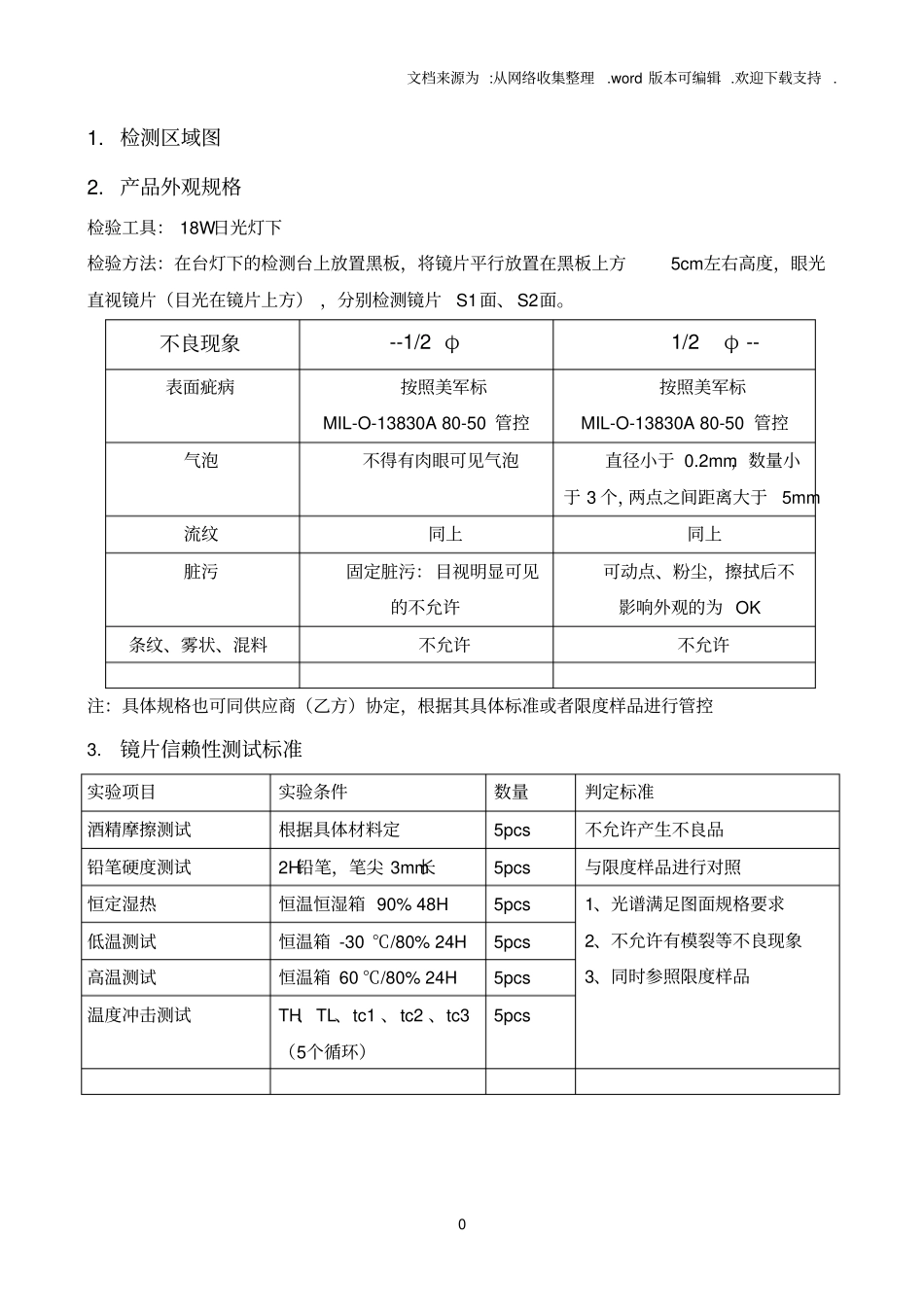

文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.01.检测区域图2.产品外观规格检验工具：18W日光灯下检验方法：在台灯下的检测台上放置黑板，将镜片平行放置在黑板上方5cm左右高度，眼光直视镜片（目光在镜片上方），分别检测镜片S1面、S2面。不良现象--1/2φ1/2φ--表面疵病按照美军标MIL-O-13830A80-50管控按照美军标MIL-O-13830A80-50管控气泡不得有肉眼可见气泡直径小于0.2mm，数量小于3个，两点之间距离大于5mm流纹同上同上脏污固定脏污：目视明显可见的不允许可动点、粉尘，擦拭后不影响外观的为OK条纹、雾状、混料不允许不允许注：具体规格也可同供应商（乙方）协定，根据其具体标准或者限度样品进行管控3.镜片信赖性测试标准实验项目实验条件数量判定标准酒精摩擦测试根据具体材料定5pcs不允许产生不良品铅笔硬度测试2H铅笔，笔尖3mm长5pcs与限度样品进行对照恒定湿热恒温恒湿箱90%48H5pcs1、光谱满足图面规格要求2、不允许有模裂等不良现象3、同时参照限度样品低温测试恒温箱-30℃/80%24H5pcs高温测试恒温箱60℃/80%24H5pcs温度冲击测试TH、TL、tc1、tc2、tc3（5个循环）5pcs文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.1具体测试步骤：酒精摩擦测试1）对镜片初检，保证外观正常；2）将镜片安装固定，保持与水平面平行；3）用纯棉布（专用）蘸取无水酒精(浓度≥99.5%），包在专用的测试头上（包上棉布后测试头的面积约为1cm2），对测试表面垂直施加500gf压力；4）摩擦1000个往复5pcs铅笔硬度测试1）测试前检测外观无异常，无变色、气泡、裂口、脱落等；2）将铅笔削至露出圆柱形铅笔芯3mm长度左右（注意不能损坏笔芯），握住铅笔使其与400号水砂纸成90角度，在砂纸上面持续划圈以摩擦笔芯端面，直至获得锥面平整边缘锐利的铅芯时为止；3）装在专用的铅笔硬度测试仪上，施加在铅笔尖上的载荷为1Kgf，铅笔芯前端接触待测表面，铅笔芯与待测表面的夹角为45°，以0.5mm/s~1mm/s的速度推动铅笔向前滑动越5mm长（样品长度不足5mm时在样品表面尽量测试），共划5条（不同位置），每划一笔铅笔旋转约60°；4）测试完成后，轻轻擦表面上的黑色铅笔划痕并与未测试样品进行对比。5pcs恒定湿度1）测试前检测外观无异常、无变色、气泡、裂口、脱落，并用无尘布将表面测试干净；2）样品放入恒温恒湿箱，50°90%，保持48H；3）将镜片取出，常温放置2H；4）目视检测外观。5pcs低温测温1）测试前检测外观无异常，无变色、气泡、裂口、脱落等，并用无尘布将表面测试干净；2）样品放入恒温箱，调节温度箱温度至-30℃，保持24H；3）取出样品，检查外观后常温放置2H；5pcs高温测试1）测试前检测外观无异常，无变色、5pcs文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.2气泡、裂口、脱落等，并用无尘布将表面测试干净2）样品放入恒温箱，调节温度箱温度至60℃，保持24H；3）取出样品，检查外观后常温放置2H；温度冲击TH（实验温度值）：60℃±2℃TL（实验温度值）：-30℃±2℃tc1（温度切换时间）：3mintc2（样品TH温度稳定时间）：2Htc3（样品TL温度稳定时间）：2HT（循环数）：5个循环5pcs4.外观尺寸测试根据图纸尺寸进行制定寸法，需保证在公差范围内；寸法项目项目名称规格值公差实际测量值测量工具1中厚14mm±0.1mm高度计2矢高8mm±0.05mm高度计3边厚2.5mm±0.1mm游标卡尺4外径50mm±0.1mm游标卡尺5673表1产品规格测试结果测试项目1#设备2#设备3#设备4#设备5#设备6#设备7#设备8#设备9#设备10#设备11#设备12#设备13#设备14#设备15#设备16#设备17#设备18#设备测试结果表2信赖性测试结果测试项目1#设备2#设备3#设备4#设备5#设备6#设备7#设备8#设备9#设备10#设备11#设备12#设备13#设备14#设备15#设备16#设备17#设备18#设备测试结果表3外观尺寸测试结果测试项目1#设备2#设备3#设备4#设备5#设备6#设备7#设备8#设备9#设备10#设备11#设备12#设备13#设备14#设备15#设备16#设备17#设备18#设备测试结果
