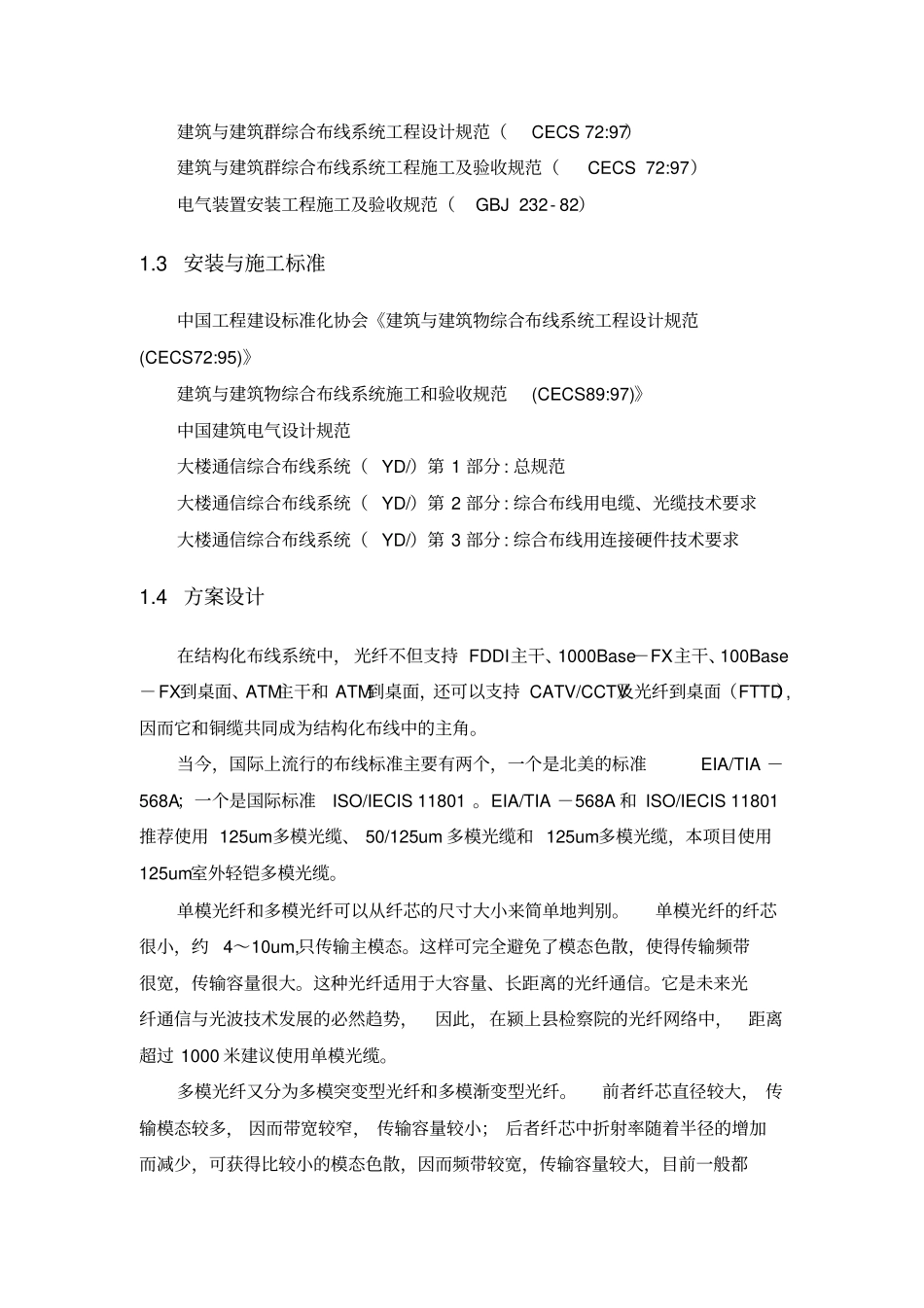

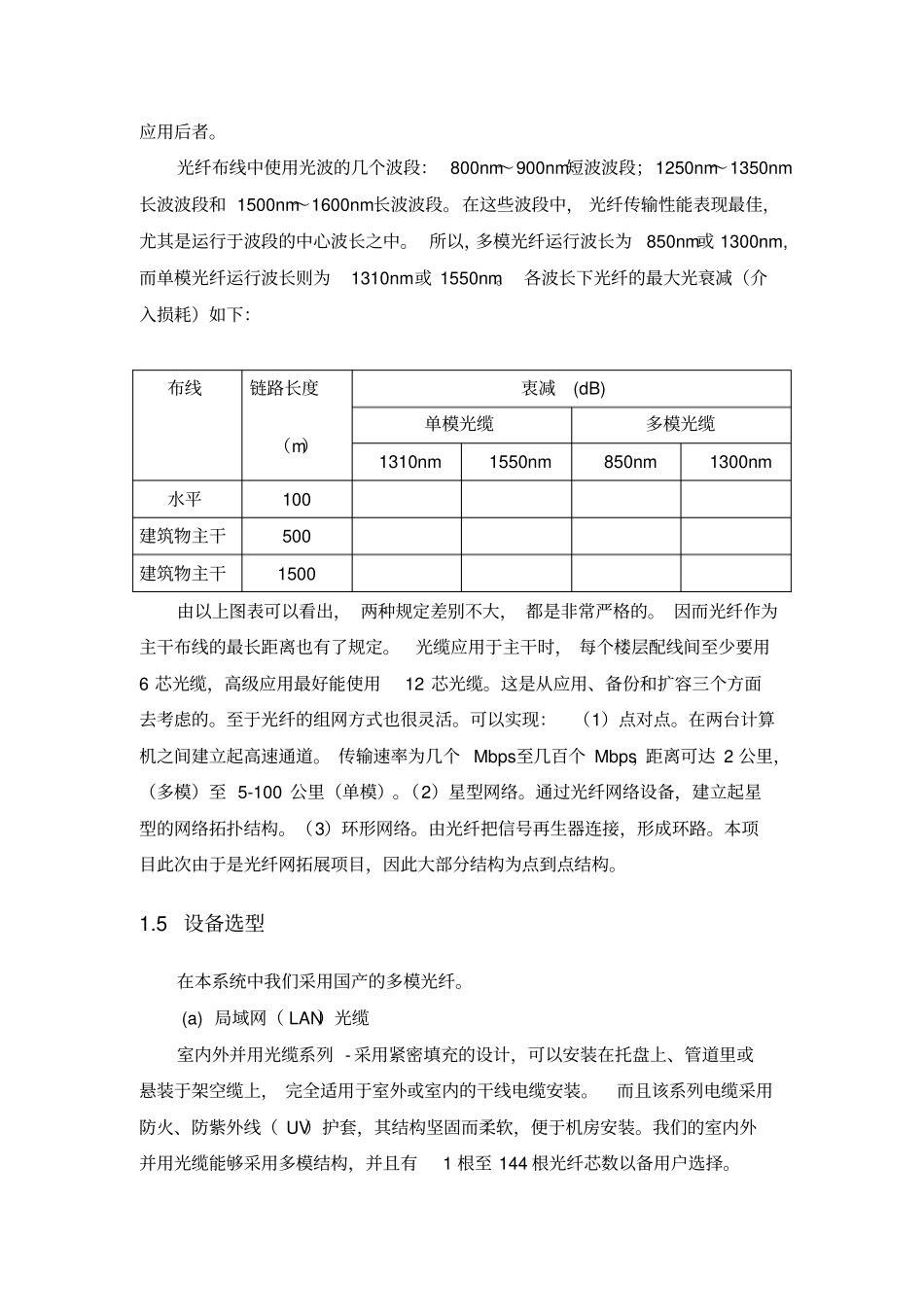

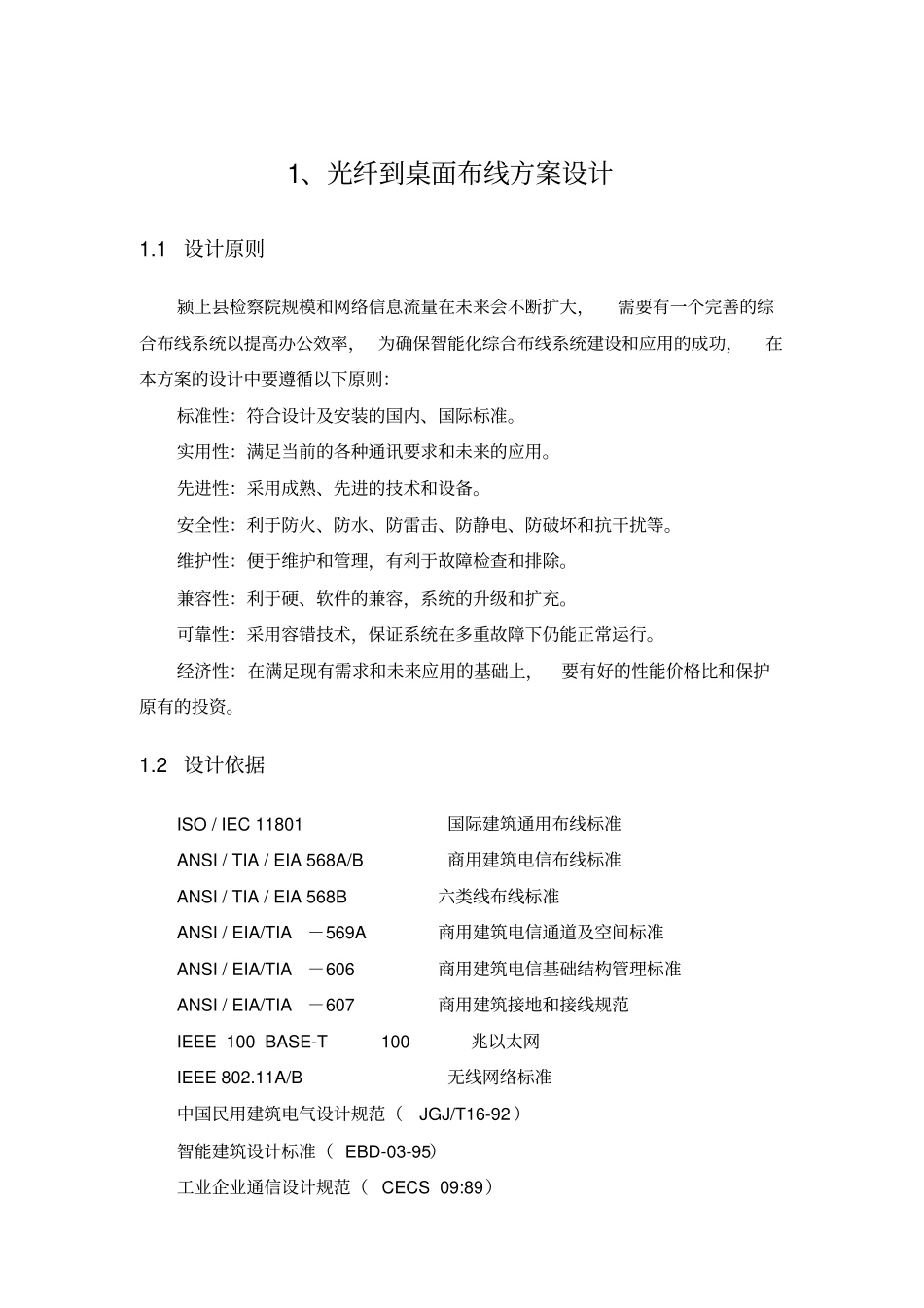

1、光纤到桌面布线方案设计1.1设计原则颍上县检察院规模和网络信息流量在未来会不断扩大，需要有一个完善的综合布线系统以提高办公效率，为确保智能化综合布线系统建设和应用的成功，在本方案的设计中要遵循以下原则：标准性：符合设计及安装的国内、国际标准。实用性：满足当前的各种通讯要求和未来的应用。先进性：采用成熟、先进的技术和设备。安全性：利于防火、防水、防雷击、防静电、防破坏和抗干扰等。维护性：便于维护和管理，有利于故障检查和排除。兼容性：利于硬、软件的兼容，系统的升级和扩充。可靠性：采用容错技术，保证系统在多重故障下仍能正常运行。经济性：在满足现有需求和未来应用的基础上，要有好的性能价格比和保护原有的投资。1.2设计依据ISO/IEC11801国际建筑通用布线标准ANSI/TIA/EIA568A/B商用建筑电信布线标准ANSI/TIA/EIA568B六类线布线标准ANSI/EIA/TIA－569A商用建筑电信通道及空间标准ANSI/EIA/TIA－606商用建筑电信基础结构管理标准ANSI/EIA/TIA－607商用建筑接地和接线规范IEEE100BASE-T100兆以太网IEEE802.11A/B无线网络标准中国民用建筑电气设计规范（JGJ/T16-92）智能建筑设计标准（EBD-03-95）工业企业通信设计规范（CECS09:89）建筑与建筑群综合布线系统工程设计规范（CECS72:97）建筑与建筑群综合布线系统工程施工及验收规范（CECS72:97）电气装置安装工程施工及验收规范（GBJ232-82）1.3安装与施工标准中国工程建设标准化协会《建筑与建筑物综合布线系统工程设计规范(CECS72:95)》建筑与建筑物综合布线系统施工和验收规范(CECS89:97)》中国建筑电气设计规范大楼通信综合布线系统（YD/）第1部分:总规范大楼通信综合布线系统（YD/）第2部分:综合布线用电缆、光缆技术要求大楼通信综合布线系统（YD/）第3部分:综合布线用连接硬件技术要求1.4方案设计在结构化布线系统中，光纤不但支持FDDI主干、1000Base－FX主干、100Base－FX到桌面、ATM主干和ATM到桌面，还可以支持CATV/CCTV及光纤到桌面（FTTD）,因而它和铜缆共同成为结构化布线中的主角。当今，国际上流行的布线标准主要有两个，一个是北美的标准EIA/TIA－568A；一个是国际标准ISO/IECIS11801。EIA/TIA－568A和ISO/IECIS11801推荐使用125um多模光缆、50/125um多模光缆和125um多模光缆，本项目使用125um室外轻铠多模光缆。单模光纤和多模光纤可以从纤芯的尺寸大小来简单地判别。单模光纤的纤芯很小，约4～10um,只传输主模态。这样可完全避免了模态色散，使得传输频带很宽，传输容量很大。这种光纤适用于大容量、长距离的光纤通信。它是未来光纤通信与光波技术发展的必然趋势，因此，在颍上县检察院的光纤网络中，距离超过1000米建议使用单模光缆。多模光纤又分为多模突变型光纤和多模渐变型光纤。前者纤芯直径较大，传输模态较多，因而带宽较窄，传输容量较小；后者纤芯中折射率随着半径的增加而减少，可获得比较小的模态色散，因而频带较宽，传输容量较大，目前一般都应用后者。光纤布线中使用光波的几个波段：800nm～900nm短波波段；1250nm～1350nm长波波段和1500nm～1600nm长波波段。在这些波段中，光纤传输性能表现最佳，尤其是运行于波段的中心波长之中。所以，多模光纤运行波长为850nm或1300nm,而单模光纤运行波长则为1310nm或1550nm。各波长下光纤的最大光衰减（介入损耗）如下：布线链路长度（m）衷减(dB)单模光缆多模光缆1310nm1550nm850nm1300nm水平100建筑物主干500建筑物主干1500由以上图表可以看出，两种规定差别不大，都是非常严格的。因而光纤作为主干布线的最长距离也有了规定。光缆应用于主干时，每个楼层配线间至少要用6芯光缆，高级应用最好能使用12芯光缆。这是从应用、备份和扩容三个方面去考虑的。至于光纤的组网方式也很灵活。可以实现：（1）点对点。在两台计算机之间建立起高速通道。传输速率为几个Mbps至几百个Mbps，距离可达2公里，（多模）至5-100公里（单模）。（2）星型网络。通过光纤网络设备，建立起星型的网络拓扑结构。（3）环形网络。由光纤把信号再生器连接，形成环路。本项目此次由于是光纤网拓展项目，因此大部分结构为点到点结构。1.5设备选型在...
