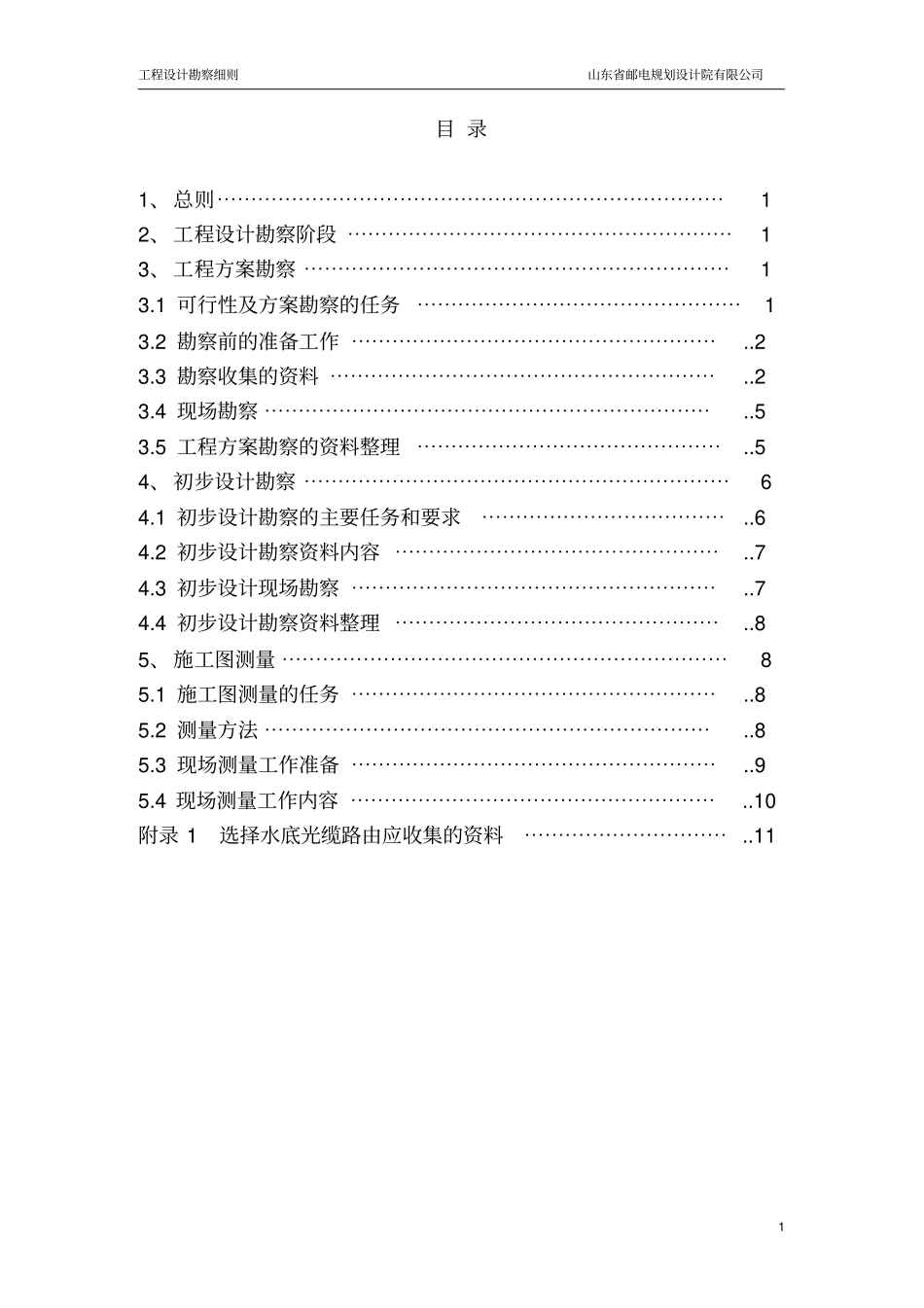

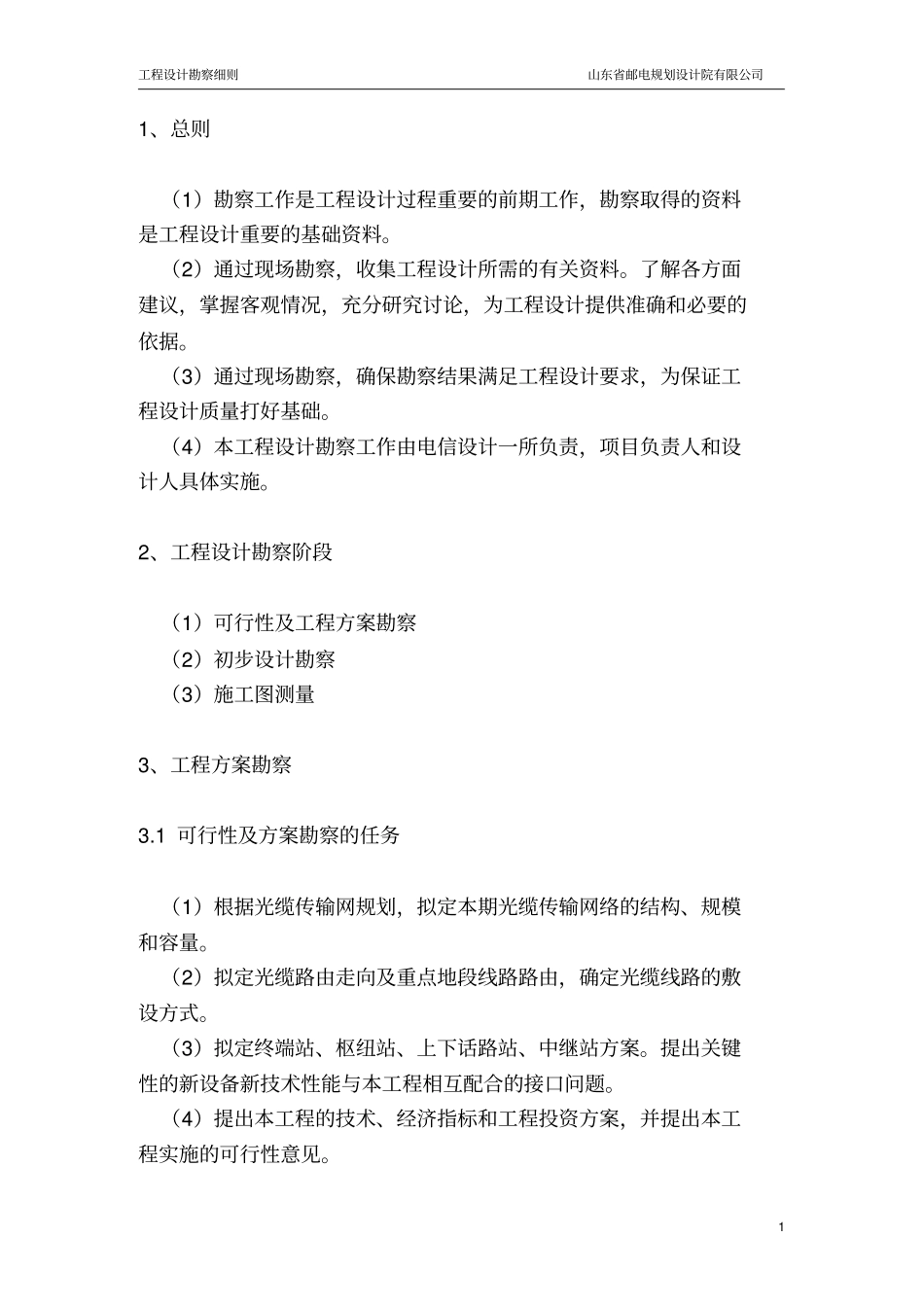

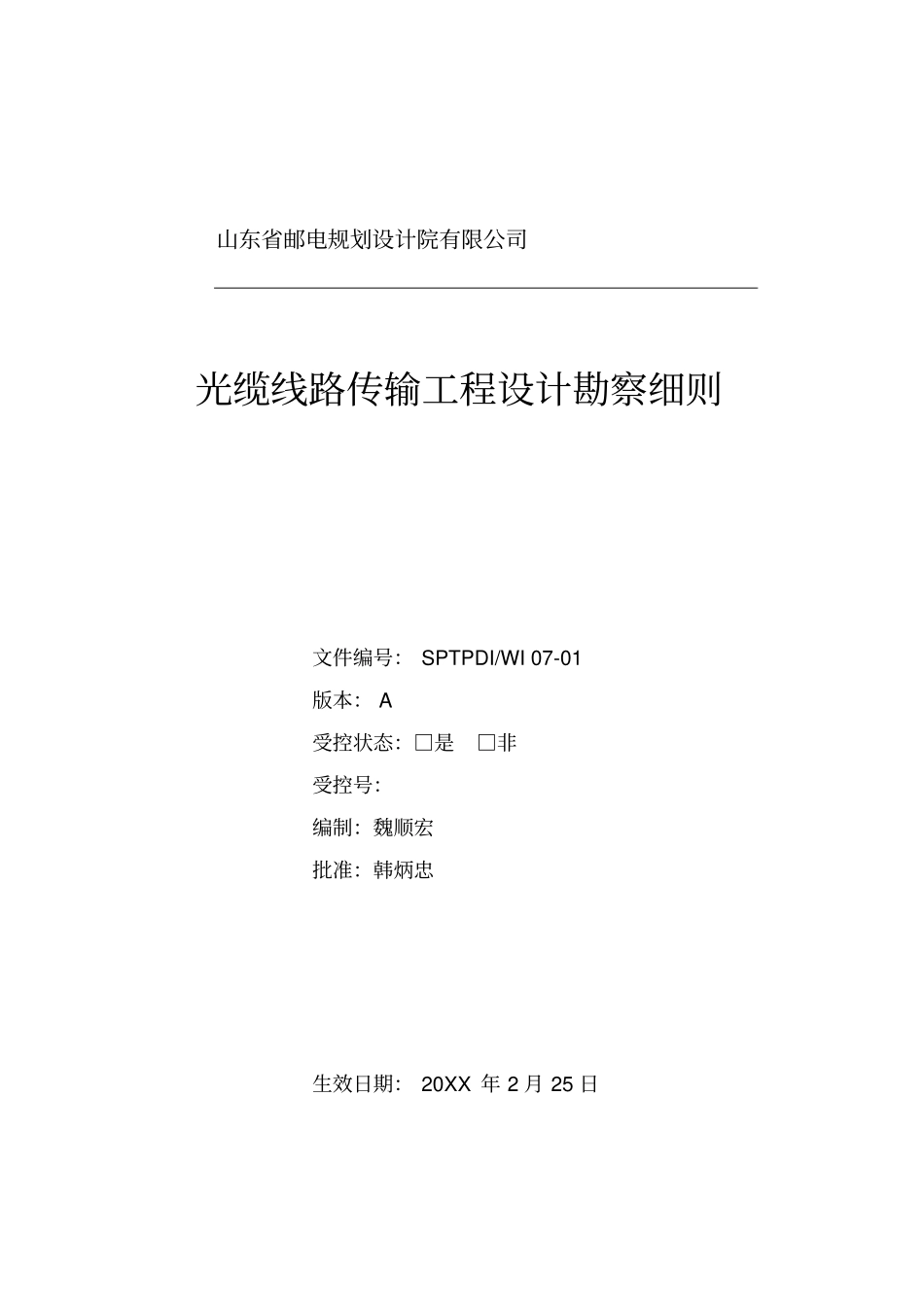

山东省邮电规划设计院有限公司光缆线路传输工程设计勘察细则文件编号:SPTPDI/WI07-01版本:A受控状态:□是□非受控号:编制:魏顺宏批准:韩炳忠生效日期:20XX年2月25日工程设计勘察细则山东省邮电规划设计院有限公司1目录1、总则⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12、工程设计勘察阶段⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯13、工程方案勘察⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯13.1可行性及方案勘察的任务⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯13.2勘察前的准备工作⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..23.3勘察收集的资料⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..23.4现场勘察⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..53.5工程方案勘察的资料整理⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..54、初步设计勘察⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯64.1初步设计勘察的主要任务和要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..64.2初步设计勘察资料内容⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..74.3初步设计现场勘察⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..74.4初步设计勘察资料整理⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..85、施工图测量⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯85.1施工图测量的任务⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..85.2测量方法⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..85.3现场测量工作准备⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..95.4现场测量工作内容⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..10附录1选择水底光缆路由应收集的资料⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..11工程设计勘察细则山东省邮电规划设计院有限公司11、总则(1)勘察工作是工程设计过程重要的前期工作,勘察取得的资料是工程设计重要的基础资料。(2)通过现场勘察,收集工程设计所需的有关资料。了解各方面建议,掌握客观情况,充分研究讨论,为工程设计提供准确和必要的依据。(3)通过现场勘察,确保勘察结果满足工程设计要求,为保证工程设计质量打好基础。(4)本工程设计勘察工作由电信设计一所负责,项目负责人和设计人具体实施。2、工程设计勘察阶段(1)可行性及工程方案勘察(2)初步设计勘察(3)施工图测量3、工程方案勘察3.1可行性及方案勘察的任务(1)根据光缆传输网规划,拟定本期光缆传输网络的结构、规模和容量。(2)拟定光缆路由走向及重点地段线路路由,确定光缆线路的敷设方式。(3)拟定终端站、枢纽站、上下话路站、中继站方案。提出关键性的新设备新技术性能与本工程相互配合的接口问题。(4)提出本工程的技术、经济指标和工程投资方案,并提出本工程实施的可行性意见。工程设计勘察细则山东省邮电规划设计院有限公司23.2勘察前的准备工作(见表3.2.1)表3.2.1勘察前的准备工作项目内容人员组织1.设计人员。2.主管及相关人员。图上作业1.在1:20万地形图上初步拟定工程途径的城市路由走向和重要地区路由方案。2.在1:5万地形图上拟定沿线上下话路站和中继站的站址。勘察计划确定工作进度,勘察程序,通知沿线局站提供与本工程有关的资料。3.3勘察收集的资料见表3.3.1表3.3.1勘察收集的资料序号调查单位可行性勘察收集的资料内容方案调查1邮电部门1.了解现有通信网络的结构,规模、容量、线路路由、局站分布及维护系统等情况。2.了解规划发展情况,新技术新业务的需求。3.城镇通信现有设施使用情况,索取资料及图纸等。1.2.3条2水利水文部1.现有河流、水库的情况及建设整治计划(一般指较大河流)2.现有农业水力建设及其发展规划3.光缆路由建设地段有无新河道、水库、拦河坝、河道加宽加高的计划。4.河流历年来最大流量、最高洪水位通航情况,河流封冻解冻情况。重点1.2.3注:水底光缆路由选择应收工程设计勘察细则山东省邮电规划设计院有限公司35.穿越河流平、断面、河床土质情况,洪水暴发时间、地点、冲刷情况。6.供测量用水、断面水准点资料。集的资料见附录13气象单位1.常年与极端气温及123M深冻土资料。2.近10年的雷暴日数及雷击情况。3.雨季、风暴季节及强度。侧重了解第2条4地质煤矿石油冶金部门1.工程沿途土壤分布情况。2.山区岩石种类...
