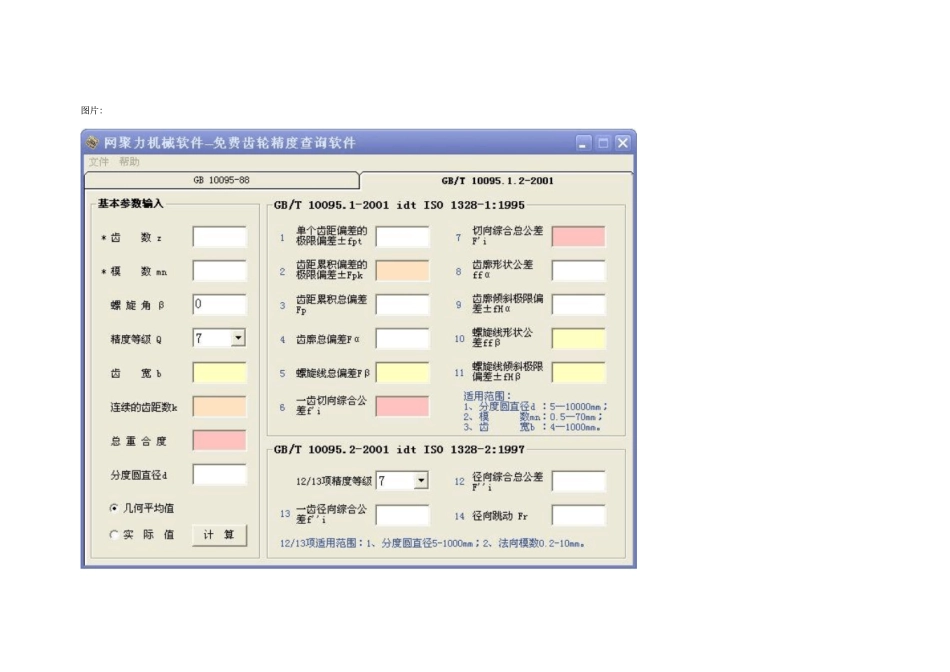

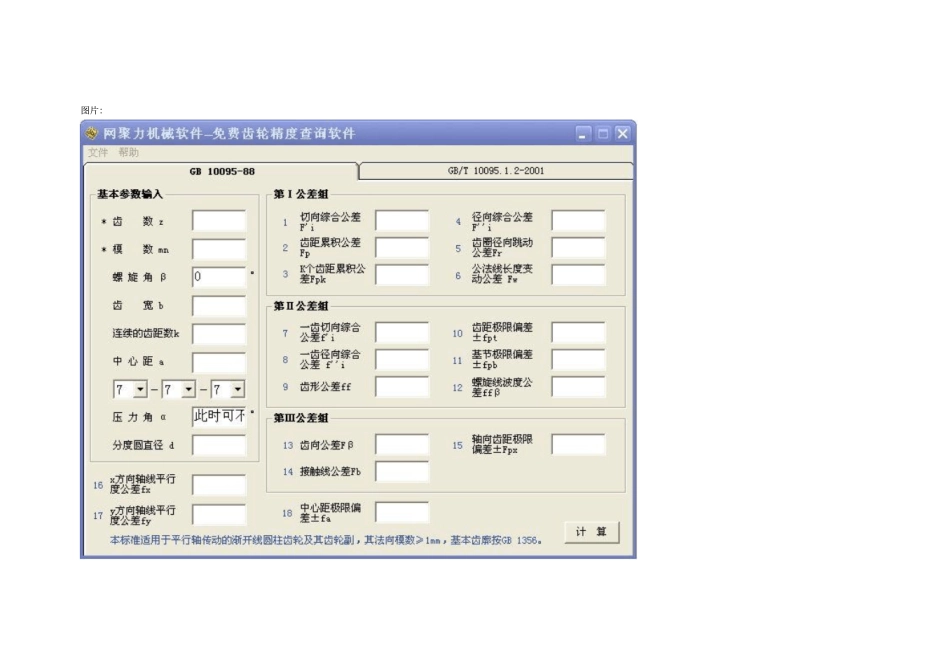

免费齿轮精度查询软件（含新旧标准）图片：图片：关于网聚力机械软件1、我希望能够凝聚网络的力量，做一些实用的软件，让大家享受到计算机和网络带来的便捷，不用把精力浪费在一些无谓的重复劳动上，可以把有限的精力用在个人提高、创新之上；2、关于齿轮精度查询软件这是我花费接近一个月的时间编制而成，内含GB10095-88和GB/T10095.1.2-2001新旧两个齿轮标准。某些机器上运行时会出现“找不到可插入的ISAM”，请安装一下精简版VB，12M左右的，如果您有更好的方法，请通知我。关于程序使用的说明GB10095-881、必须输入的参数为齿数、模数和精度等级；2、其它参数可根据需要的结果选择输入，如需要查询中心距极限偏差+fa时，则需要输入中心距；3、参数数据来自90年版《齿轮手册》，其中提供的表格数据用数据库查询获得，超出表格范围的用公式计算获得，其值为小数；GB/T10095.1.2-20011、必须输入的参数为齿数、模数和精度等级；2、其它参数可根据需要的结果选择输入，对应关系用颜色表示出来，如黄颜色齿宽不输入，则5、10、11三项黄颜色不输出；3、所有数据采用公式计算，并用圆整规则圆整获得，只有一项列外：径向综合公差F"i;当20＜d≤50，0.2≤mn≤0.5，精度等级为4时；表格数据为9.0，计算数据为9.5，最终采用表格数据。4、关于几何平均值与实际值标准中提供的参数全部采用几何平均值计算，普通用户查询请选择几何平均值。两者差别请自己查标准。5、当程序超出标准适用范围时，仍会有值输出，此时分度圆直径、模数、齿宽采用实际值计算，公式仍然是原有公式；本软件仅我一人检查验证过，希望大家能仔细检查，有问题及时反馈给我！程序验证后，我会再发布一个无错版的，有需要的网友请在本贴下载，或与我联系。谢谢大家的鼓励！在厉老的新书《ISO1328-1:1995圆柱齿轮精度制应用指南》中，p47页说到：5.7新旧标准的参数范围fpt、Fp、Fα、Fβ四项偏差的定义都明确在端平面基础上，因此分度圆直径d、公称的模数m、齿宽b都是基于端面的。旧标准把公称的模数m定为法向模数mn，这样会造成斜齿轮的螺旋角大小没有体现，使部分精度等级混乱。希望大家在查表或编制软件时引起重视2008.09.29更新，没有对旧程序的的数据进行改动，使用中没有出错的网友可以不用下载。端面与法面的问题，没有意识到这个问题，是不是说明我已经错了发现版主的一个帖子，以前见过，没留意：1〉ISO1328.1-1995明确规定，fptFpFα（ffαfHα）Fβ（ffβfHβ）都是一端平面上的，因此计算需要用端平面数据。这个软件是法面模数。模数分段---0.5/2/3.5/6/10/16/25/40/70有个萝卜花的，也发表过这个计算，也是这个问题。我专门请教过我的老朋友，GB10095-88标准第一编写人厉始忠，他说应当用端面数据。程序中已经将fptFpFα（ffαfHα）Fpk中的模数改用端面模数计算了Fβ（ffβfHβ）计算不需要端面模数，因此没有改动在厉老的新书《ISO1328-1:1995圆柱齿轮精度制应用指南》中，p47页5.7新旧标准的参数范围fpt、Fp、Fα、Fβ四项偏差的定义都明确在端平面基础上，因此分度圆直径d、公称的模数m、齿宽b都是基于端面的。旧标准把公称的模数m定为法向模数mn，这样会造成斜齿轮的螺旋角大小没有体现，使部分精度等级混乱。书买了都没有看，谢谢版主提醒，我马上改。GB10095-88参数数据来自90年版《齿轮手册》，手册中提供的表格数据用数据库查询获得，超出表格范围的用公式计算获得，程序中表现为小数（未圆整）；GB/T10095.1.2-20011、所有数据均采用公式计算，并用圆整规则圆整获得，只有一项列外：径向综合公差F"i;当20＜d≤50，0.2≤mn≤0.5，精度等级为4时；表格数据为9.0，计算数据为9.5，最终采用表格数据。2、关于几何平均值与实际值标准中提供的参数全部采用几何平均值计算，普通用户查询请选择几何平均值。两者差别请自己查标准。3、当程序超出标准适用范围时，仍会有值输出，此时分度圆直径、模数、齿宽采用实际值计算，公式仍然是原有公式；图片：图片：图片：Quote:引用第33楼zzz8662于2008-09-3023:26发表的:不知道我理解错了，还是没看明白。我手上的ISO1328.1-1997明确说明要用法面模数，你们怎么说...
