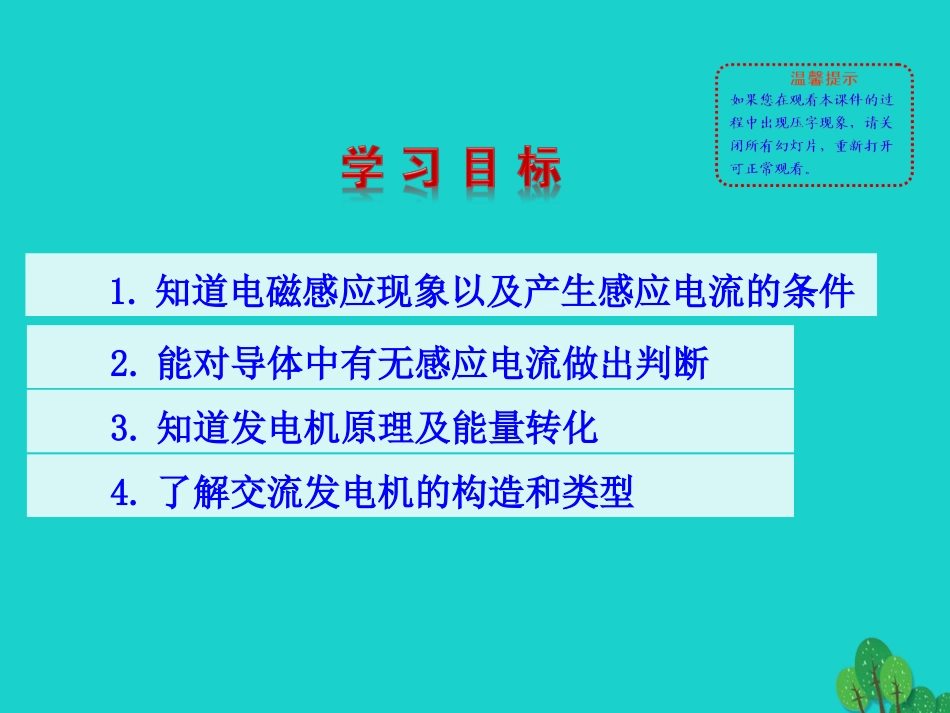

第5节磁生电1.知道电磁感应现象以及产生感应电流的条件2.能对导体中有无感应电流做出判断3.知道发电机原理及能量转化4.了解交流发电机的构造和类型怎样才能产生电电电磁磁奥斯特实验奥斯特实验提出问题实验探究提出问题设计猜想2.要使磁生电需要哪些器材？①若要最方便地获得磁场用什么器材？②要方便测出电流用什么器材？③要把电流表接入电路要哪些器材？1.什么情况下磁能生电？G_+实验装置如何选择实验器材？制定计划与设计实验实验探究猜想与假设线圈只有转动时才有电流,可能与导体（线圈）在磁场中的运动有关。制定与设计实验结论:导体是闭合电路的一部分导体做切割磁感线运动电流的方向与导体运动方向和磁场方向有关科拉顿“跑失良机”请帮科拉顿分析失败的原因，并为其改善实验方案。电磁感应条件闭合电路的一部分导体闭合电路的一部分导体1在磁场中做切割磁感线运动在磁场中做切割磁感线运动2实验结论电磁感应现象:闭合电路的一部分导体在磁场中做切割磁感线运动时产生电流的现象感应电流:电磁感应中所产生的电流电磁感应现象信息窗法拉第法拉第，1791—1867，英国物理学家、化学家。他发现了电磁感应现象，奠定了现代电磁理论的基础。发电机发电1、发电机的原理：电磁感应2、发电机的结构：磁体线圈铜环电刷发电机原理3、交流发电机的原理图不切割磁感线，不产生感应电流甲乙切割磁感线，产生感应电流丙不切割磁感线，不产生感应电流丁切割磁感线，产生感应电流423交流电的产生11、电磁感应现象2、产生感应电流的条件3、电磁感应现象的应用4、发电机1.如图是一种手压式环保节能手电筒，使用时连续按图中的按钮灯泡就会发光，这种不需要干电池的手电筒的工作原理是（）A.电磁感应现象B.电流的磁效应C.磁极间的相互作用D.通电线圈在磁场中受力转动A2．下列说法中正确的是（）A．电铃是利用电流的热效应工作的B．奥斯特实验说明了通电导体周围存在磁场C．发电机是利用通电线圈在磁场中受力转动的原理工作的D．电动机是把机械能转化为电能的设备B3．在下图的四个实验装置中，能说明发电机工作原理的是（）ABCDD4．如图所示是发电机的工作原理图，放在水平方向磁场中的矩形线圈沿逆时针方向转动，当线圈转到甲图位置时，由于线圈的ab和cd边________磁感线，因而电路中_________。当转到乙、丁两图的位置时，由于ab和cd边切割磁感线的方向_____，因而电路中的电流方向_____，可见电路中产生的是_________（填“直流电”或“交流电”），我国电网以_______（填“直流电”或“交流电”）供电，频率为_____Hz。不切割没有电流相反相反交流电交流电50路是脚踏出来的，历史是人写出来的。人的每一步行动都在书写自己的历史。——吉鸿昌
