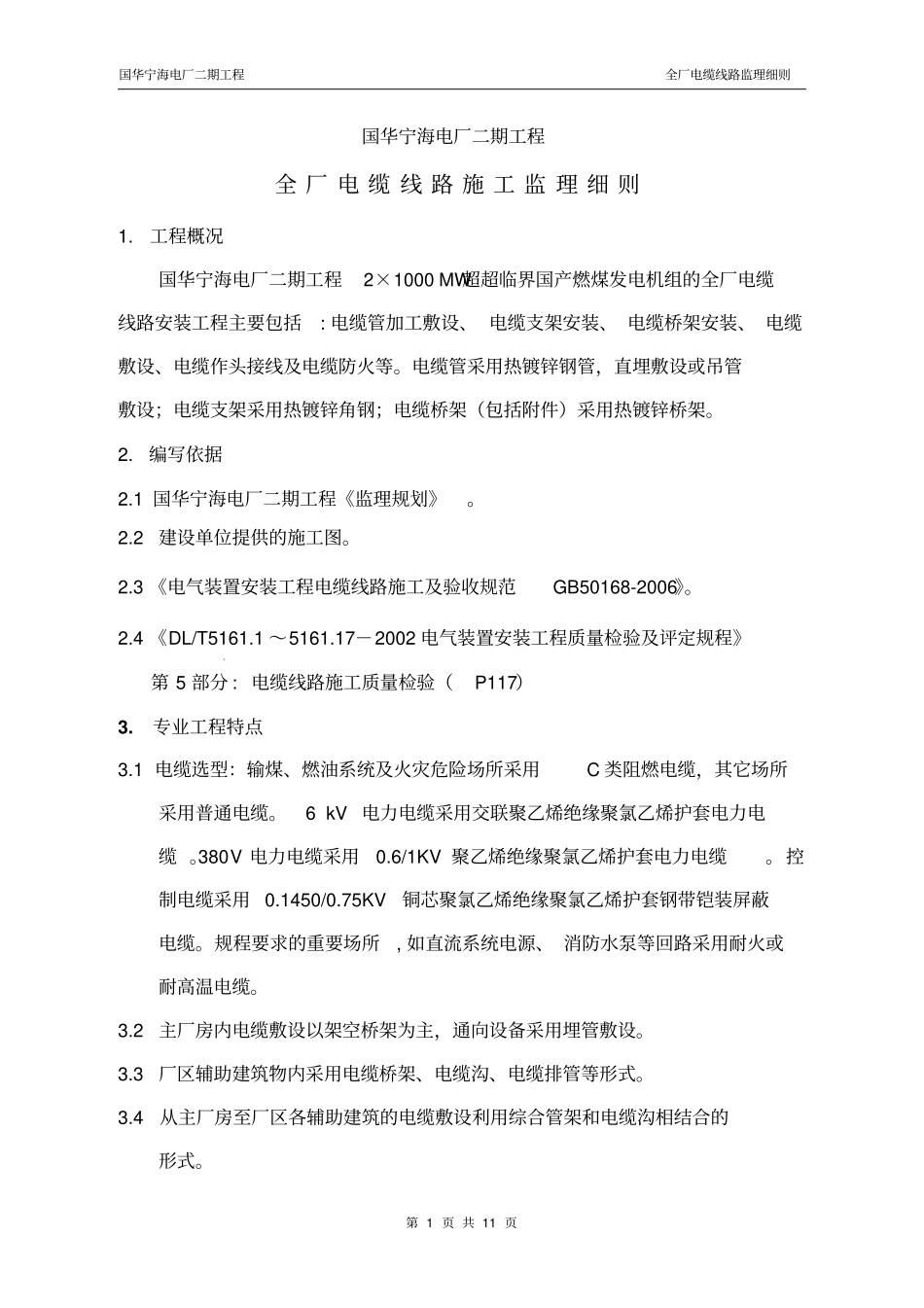

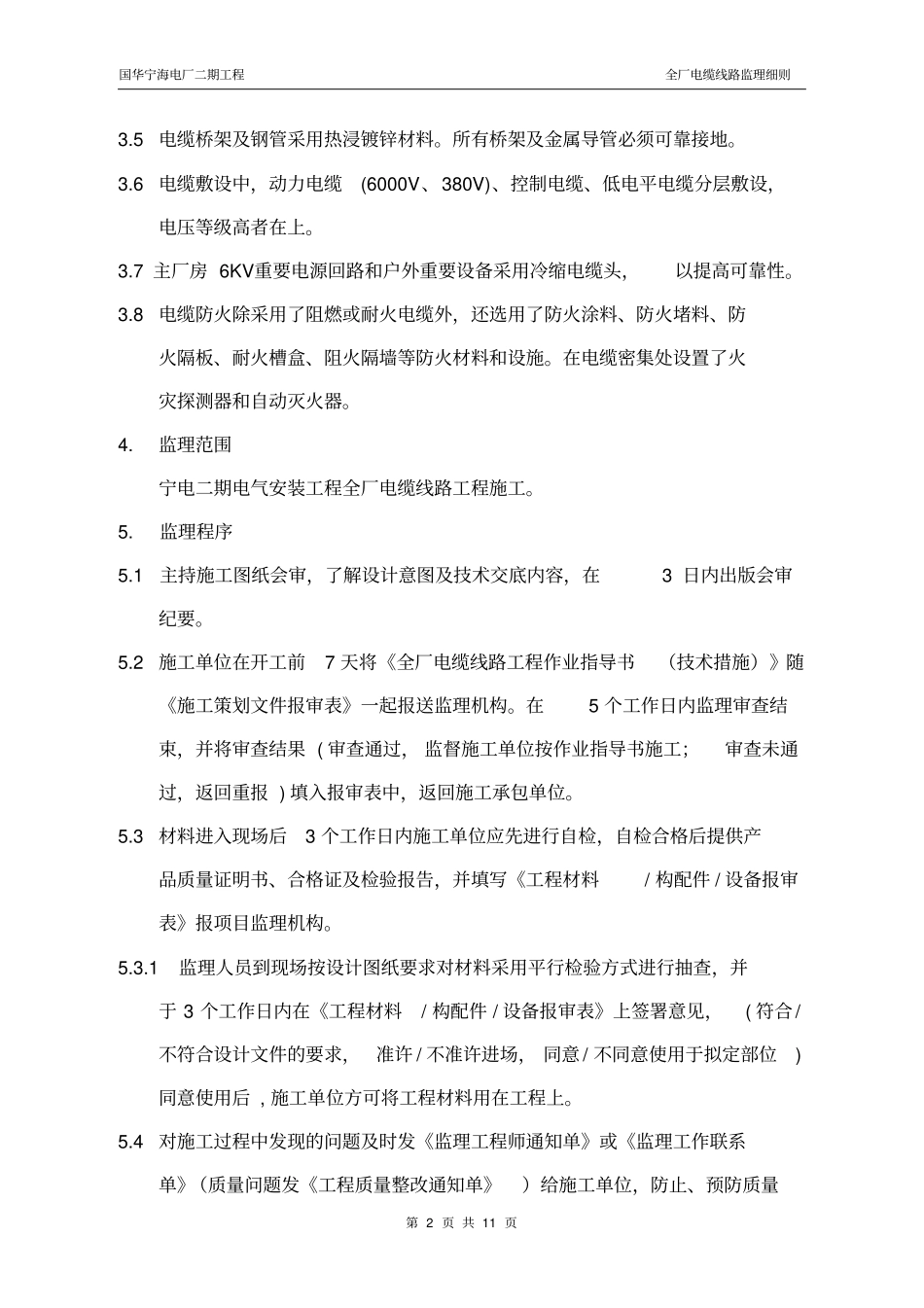

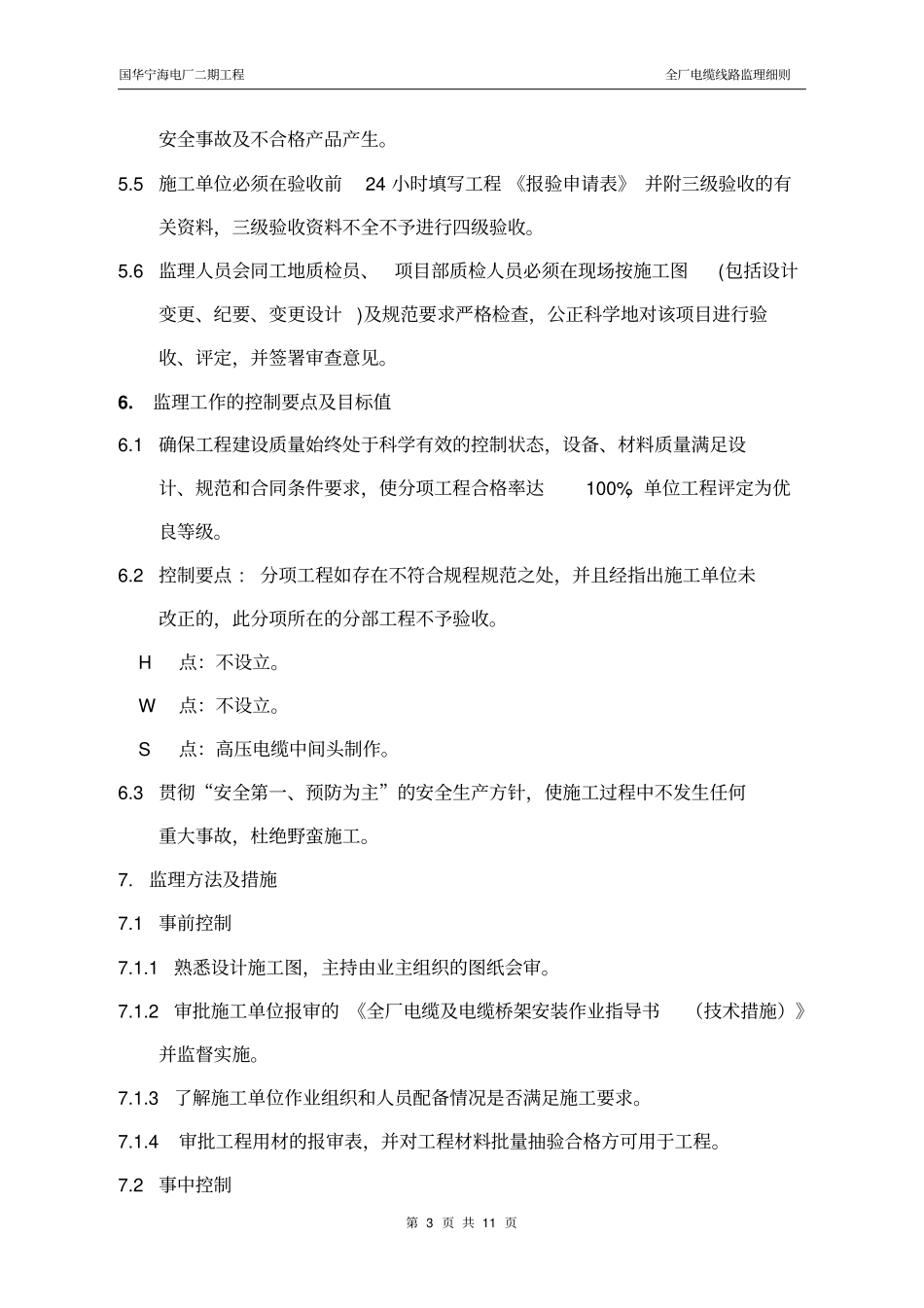

国华宁海电厂二期工程全厂电缆线路监理细则第1页共11页国华宁海电厂二期工程全厂电缆线路施工监理细则1.工程概况国华宁海电厂二期工程2×1000MW超超临界国产燃煤发电机组的全厂电缆线路安装工程主要包括:电缆管加工敷设、电缆支架安装、电缆桥架安装、电缆敷设、电缆作头接线及电缆防火等。电缆管采用热镀锌钢管，直埋敷设或吊管敷设；电缆支架采用热镀锌角钢；电缆桥架（包括附件）采用热镀锌桥架。2.编写依据2.1国华宁海电厂二期工程《监理规划》。2.2建设单位提供的施工图。2.3《电气装置安装工程电缆线路施工及验收规范GB50168-2006》。2.4《DL/T5161.1～5161.17－2002电气装置安装工程质量检验及评定规程》第5部分:电缆线路施工质量检验（P117）3.专业工程特点3.1电缆选型：输煤、燃油系统及火灾危险场所采用C类阻燃电缆，其它场所采用普通电缆。6kV电力电缆采用交联聚乙烯绝缘聚氯乙烯护套电力电缆。380V电力电缆采用0.6/1KV聚乙烯绝缘聚氯乙烯护套电力电缆。控制电缆采用0.1450/0.75KV铜芯聚氯乙烯绝缘聚氯乙烯护套钢带铠装屏蔽电缆。规程要求的重要场所,如直流系统电源、消防水泵等回路采用耐火或耐高温电缆。3.2主厂房内电缆敷设以架空桥架为主，通向设备采用埋管敷设。3.3厂区辅助建筑物内采用电缆桥架、电缆沟、电缆排管等形式。3.4从主厂房至厂区各辅助建筑的电缆敷设利用综合管架和电缆沟相结合的形式。国华宁海电厂二期工程全厂电缆线路监理细则第2页共11页3.5电缆桥架及钢管采用热浸镀锌材料。所有桥架及金属导管必须可靠接地。3.6电缆敷设中，动力电缆(6000V、380V)、控制电缆、低电平电缆分层敷设，电压等级高者在上。3.7主厂房6KV重要电源回路和户外重要设备采用冷缩电缆头，以提高可靠性。3.8电缆防火除采用了阻燃或耐火电缆外，还选用了防火涂料、防火堵料、防火隔板、耐火槽盒、阻火隔墙等防火材料和设施。在电缆密集处设置了火灾探测器和自动灭火器。4.监理范围宁电二期电气安装工程全厂电缆线路工程施工。5.监理程序5.1主持施工图纸会审，了解设计意图及技术交底内容，在3日内出版会审纪要。5.2施工单位在开工前7天将《全厂电缆线路工程作业指导书（技术措施）》随《施工策划文件报审表》一起报送监理机构。在5个工作日内监理审查结束，并将审查结果(审查通过，监督施工单位按作业指导书施工；审查未通过，返回重报)填入报审表中，返回施工承包单位。5.3材料进入现场后3个工作日内施工单位应先进行自检，自检合格后提供产品质量证明书、合格证及检验报告，并填写《工程材料/构配件/设备报审表》报项目监理机构。5.3.1监理人员到现场按设计图纸要求对材料采用平行检验方式进行抽查，并于3个工作日内在《工程材料/构配件/设备报审表》上签署意见，(符合/不符合设计文件的要求，准许/不准许进场，同意/不同意使用于拟定部位)同意使用后,施工单位方可将工程材料用在工程上。5.4对施工过程中发现的问题及时发《监理工程师通知单》或《监理工作联系单》（质量问题发《工程质量整改通知单》）给施工单位，防止、预防质量国华宁海电厂二期工程全厂电缆线路监理细则第3页共11页安全事故及不合格产品产生。5.5施工单位必须在验收前24小时填写工程《报验申请表》并附三级验收的有关资料，三级验收资料不全不予进行四级验收。5.6监理人员会同工地质检员、项目部质检人员必须在现场按施工图(包括设计变更、纪要、变更设计)及规范要求严格检查，公正科学地对该项目进行验收、评定，并签署审查意见。6.监理工作的控制要点及目标值6.1确保工程建设质量始终处于科学有效的控制状态，设备、材料质量满足设计、规范和合同条件要求，使分项工程合格率达100%，单位工程评定为优良等级。6.2控制要点:分项工程如存在不符合规程规范之处，并且经指出施工单位未改正的，此分项所在的分部工程不予验收。H点：不设立。W点：不设立。S点：高压电缆中间头制作。6.3贯彻“安全第一、预防为主”的安全生产方针，使施工过程中不发生任何重大事故，杜绝野蛮施工。7.监理方法及措施7.1事前控制7.1.1熟悉设计施工图，主持由业主组织的图纸会审。7.1.2审批施工单位报审的《全厂电缆及电缆桥架安...
