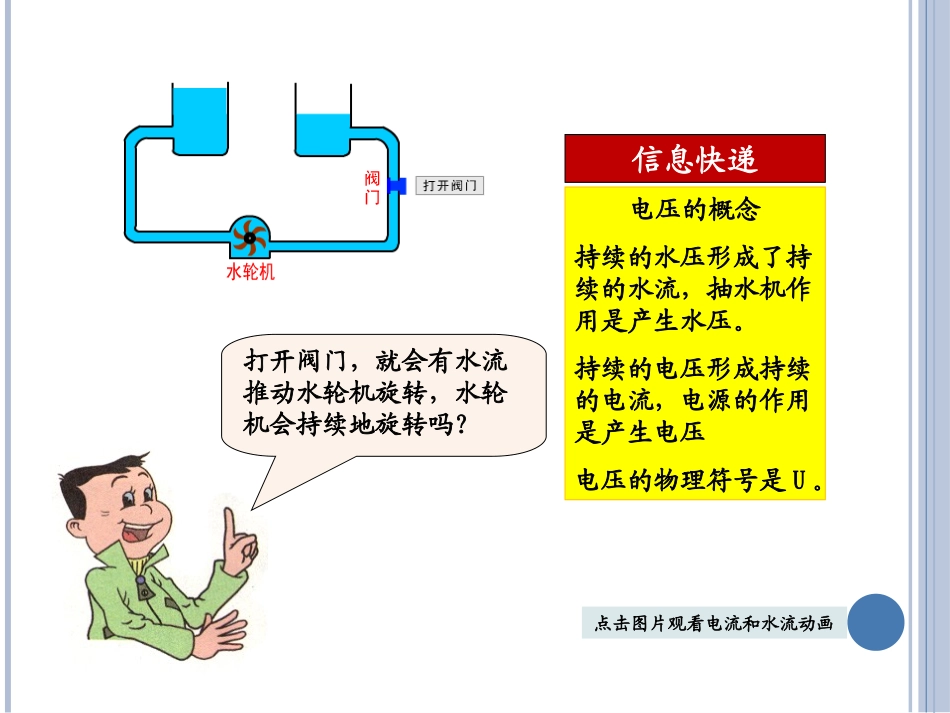

第13章电路初探第4节电压和电压表的使用电压的概念持续的水压形成了持续的水流，抽水机作用是产生水压。持续的电压形成持续的电流，电源的作用是产生电压电压的物理符号是U。信息快递点击图片观看电流和水流动画打开阀门，就会有水流推动水轮机旋转，水轮机会持续地旋转吗？电压的单位伏特：V1KV=103V1V=103mA1mV=103μA点击图片查看简介伏特简介意大利物理学家，从小勤奋学习，热爱科学，十六岁就开始与一些科学家通信。伏特最重要的科学发明是伏特电堆，曾经因此掀起电磁学的革命。信息快递家庭电路______V高压输电110KV=_V1节干电池______V常用电器的电压闪电_________V1.1x1051.5104~109220认识电压表请仔细观察电压表，尝试回答我的问题。电流表是测量电流的重要仪器，它的元件符号是___.电流表有两个量程，图a表示选用________量程，分度值为______；图b表示选用______量程，分度值为______。点击图片进入读数练习0～3V0.1V0～15V0.5Vv量程分度值备注大量程0~15V0.5V5V/10=0.5V小量程0~3V0.1V1A/10=0.1V点击此处文字显示表格点击此处文字隐藏表格如何把电压表准确接入电路电压表与待测元件串联电流从负接线柱流进哈哈，完全正确！哈哈，完全正确！活动1：把电压表准确接入电路请在下面电路图中添加一只电压表，并标出电压表的正负接线柱，电压表测量电灯的电压。根据电路图连接实物，读出电压表的示数。U＝____V点击电路图进入电压表接入练习V-+总结1电压是形成电流的原因，电源是提供电压的装置，它的物理符号是___，电压的单位是____，单位的符号是__。电压的概念和单位电压表的使用伏特UV4.允许将电压表直接接到电源的两极上，此时测量电源电压。5.不允许被测电压超过电压表的量程。2．电压表应该与待测元件____。1.使用之前检查指针是否指零3．电流应该从____接线柱流进电流表。并联+次数U1(V)U2(V)U(V)12结论点击此处文字显示记录表格点击此处文字隐藏记录表格活动2：研究串联元件的电压关系把电流表分别接在L1、L2、L1L2两端，测出L1电压U1、L2电压U2、L1L2总电压U，比较它们的大小。点击电路图进入电流表接入练习次数U1(V)U2(V)U(V)12结论点击此处文字显示记录表格点击此处文字隐藏记录表格活动3：研究并联元件的电压关系把电流表分别接在L1、L2、L1L2两端，测出L1电压U1、L2电压U2、L1L2总电压U，比较它们的大小。点击电路图进入电流表接入练习总结2串联元件：串联元件的总电压等于对应各元件电压之和。并联元件：并联元件的电压相等。元件的电压关系你知道吊灯和电视机的电压哪个大吗？吊灯和电视机之间是并联的。信息快递点击上面图片查看答案我觉得你说错了。根据今天所学的知识，我们可以知道，如果两个电灯的电压相等，则它们一定是并联的。学习需要细心。我错了，因为并联元件的电压相等，并不能保证电压相等一定并联，串联元件的电压也可能相等电路的电压关系串联元件的总电压等于对应各元件电压之和。U=U1+U2并联元件的电压相等。U1=U2信息快递你还可以把电压关系和电流关系进行比较。电压表和电流表有很多相似的地方，我准备用一个表格来比较它们的异同。表格是一种重要的归纳方法，可以通过这种方法把知识网络化，容易记忆。信息快递再见谢谢大家的合作2007.9
