牵引变电所常见故障判断及处理方案课件VIP免费

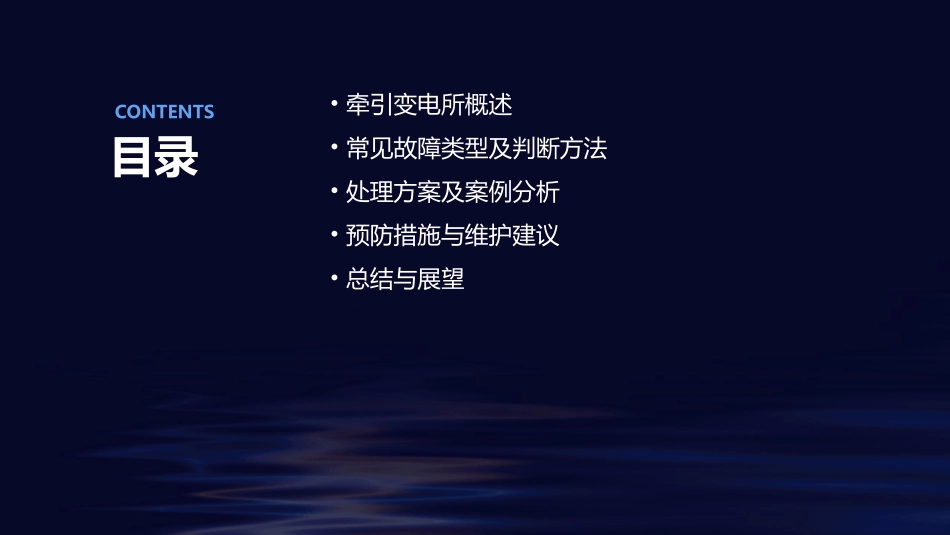

牵引变电所常见故障判断及处理方案课件目录CONTENTS•牵引变电所概述•常见故障类型及判断方法•处理方案及案例分析•预防措施与维护建议•总结与展望01牵引变电所概述CHAPTER牵引变电所是铁路电气化的重要组成部分，主要负责将电力系统的高压电能转换为适合电力机车使用的低压电能。定义为电力机车提供稳定、可靠的电能，提高铁路运输能力和效率，降低运输成本。作用牵引变电所的定义与作用组成主要包括高压开关柜、变压器、互感器、断路器、隔离开关等设备和元件。工作原理电力系统的高压电能通过高压开关柜进入牵引变电所，经过变压器的降压和整流，转换成直流电或交流电，再通过馈线分配给接触网，供电力机车使用。牵引变电所的组成与工作原理02常见故障类型及判断方法CHAPTER变压器故障变压器是牵引变电所的核心设备，其故障会影响整个变电所的运行。•·1.异常响声：变压器内部出现故障时，会发出异常的响声。2.油温异常：变压器油温异常升高可能是由于绕组匝间短路、冷却装置故障等原因。3.油位异常：变压器油位过低或过高都可能引发故障，需定期检查油位。•·1.拒动或误动：断路器无法正常分合闸或在不应当动作时误动。3.载流元件过热：断路器的载流元件（如触头）过热可能导致设备损坏。2.绝缘劣化：断路器绝缘性能下降，可能导致短路或漏电。断路器用于控制和保护牵引变电所的电气设备，其故障可能导致设备损坏或供电中断。断路器故障隔离开关用于隔离牵引变电所的带电部分，其故障可能导致安全事故。01隔离开关故障•·021.接触不良：隔离开关触头接触不良可能导致发热甚至烧损。032.绝缘子破裂：绝缘子老化或受到外力损坏可能导致短路或接地。043.机械故障：隔离开关的机械部分（如传动装置）故障可能导致操作困难或误动。053.过热：互感器过热可能是由于负载过大或散热不良。2.匝间短路：互感器绕组匝间短路可能导致测量不准确或保护装置误动作。1.绝缘劣化：互感器绝缘性能下降可能导致放电或击穿。互感器用于将高电压和大电流转换为低电压和小电流，其故障会影响测量和保护装置的正常运行。•·互感器故障避雷器故障1.绝缘劣化：避雷器内部绝缘劣化可能导致性能下降或失效。•·避雷器用于保护牵引变电所的电气设备免受过电压的危害，其故障可能影响设备的正常运行。2.动作失灵：避雷器在过电压发生时无法正常动作，无法起到保护作用。3.接地不良：避雷器的接地不良可能导致泄漏电流增大，影响正常运行。03处理方案及案例分析CHAPTER总结词变压器故障处理需要综合考虑多种因素，包括故障类型、影响范围和设备状况等。要点一要点二详细描述变压器故障主要包括绕组故障、铁芯故障和分接开关故障等。对于绕组故障，应检查绕组绝缘和匝间绝缘是否正常；对于铁芯故障，应检查铁芯是否有多点接地和短路现象；对于分接开关故障，应检查触头接触是否良好，以及弹簧压力是否足够。根据不同故障类型，采取相应的处理措施，如更换损坏的绕组、修复短路点或调整触头位置等。变压器故障处理方案总结词断路器故障处理需要先判断故障类型，然后采取相应的处理措施。详细描述断路器故障主要包括机械故障和电气故障。对于机械故障，应检查断路器传动部分和操作机构是否正常，以及触头接触是否良好；对于电气故障，应检查控制回路和辅助回路是否正常，以及继电器和接触器是否损坏。根据不同故障类型，采取相应的处理措施，如更换损坏的机械部件、修复触头接触不良或更换损坏的电气元件等。断路器故障处理方案隔离开关故障处理需要先判断故障类型，然后采取相应的处理措施。总结词隔离开关故障主要包括机械故障和电气故障。对于机械故障，应检查操作机构是否正常，以及触头接触是否良好；对于电气故障，应检查控制回路和辅助回路是否正常，以及继电器和接触器是否损坏。根据不同故障类型，采取相应的处理措施，如更换损坏的操作机构、修复触头接触不良或更换损坏的电气元件等。详细描述隔离开关故障处理方案互感器故障处理需要先判断故障类型，然后采取相应的处理措施。总结词互感器故障主要包括电流互感器和电压互感器故障。对于电流互感器故障，应检查二次回路是否正常，以及电流互...
