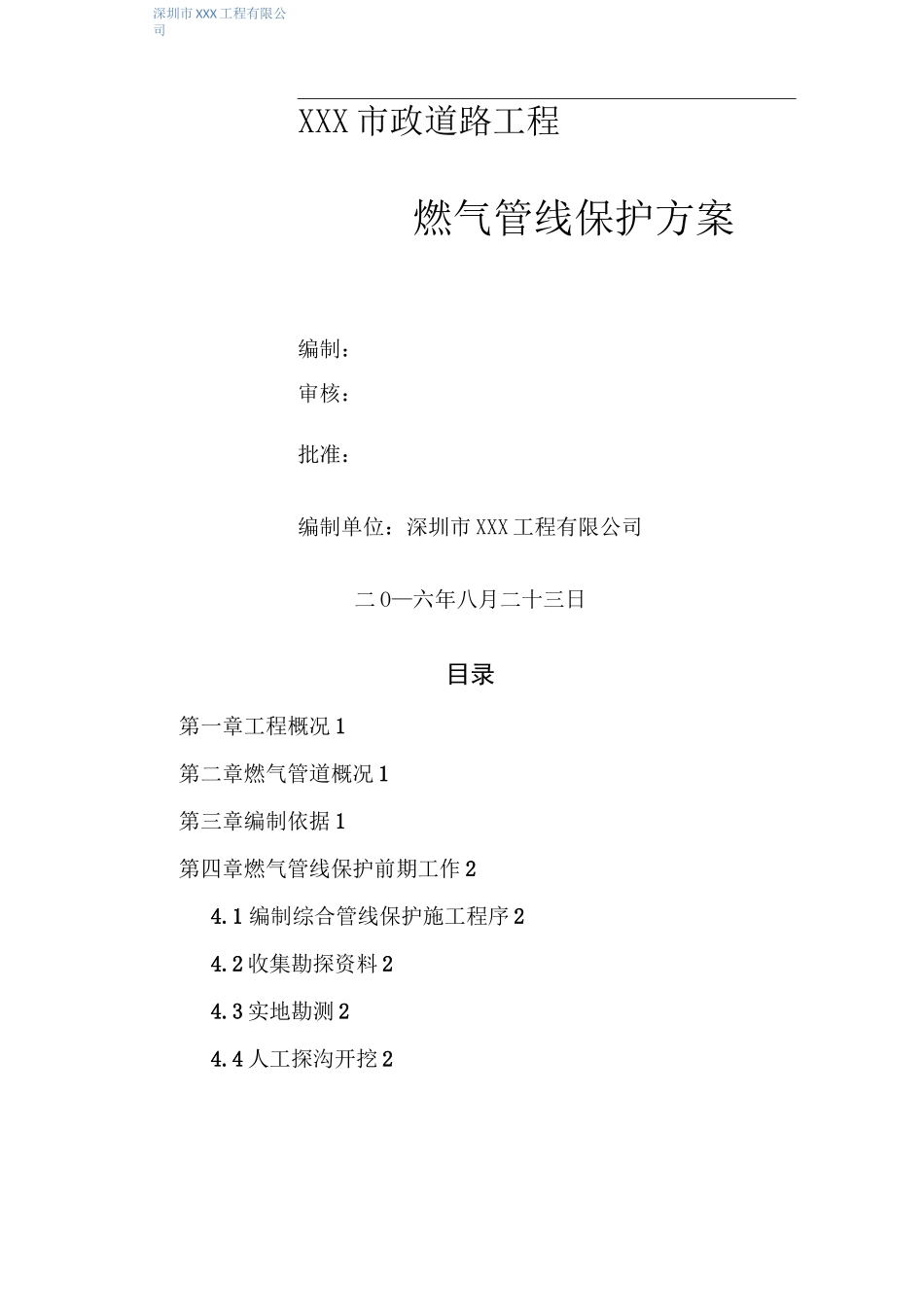

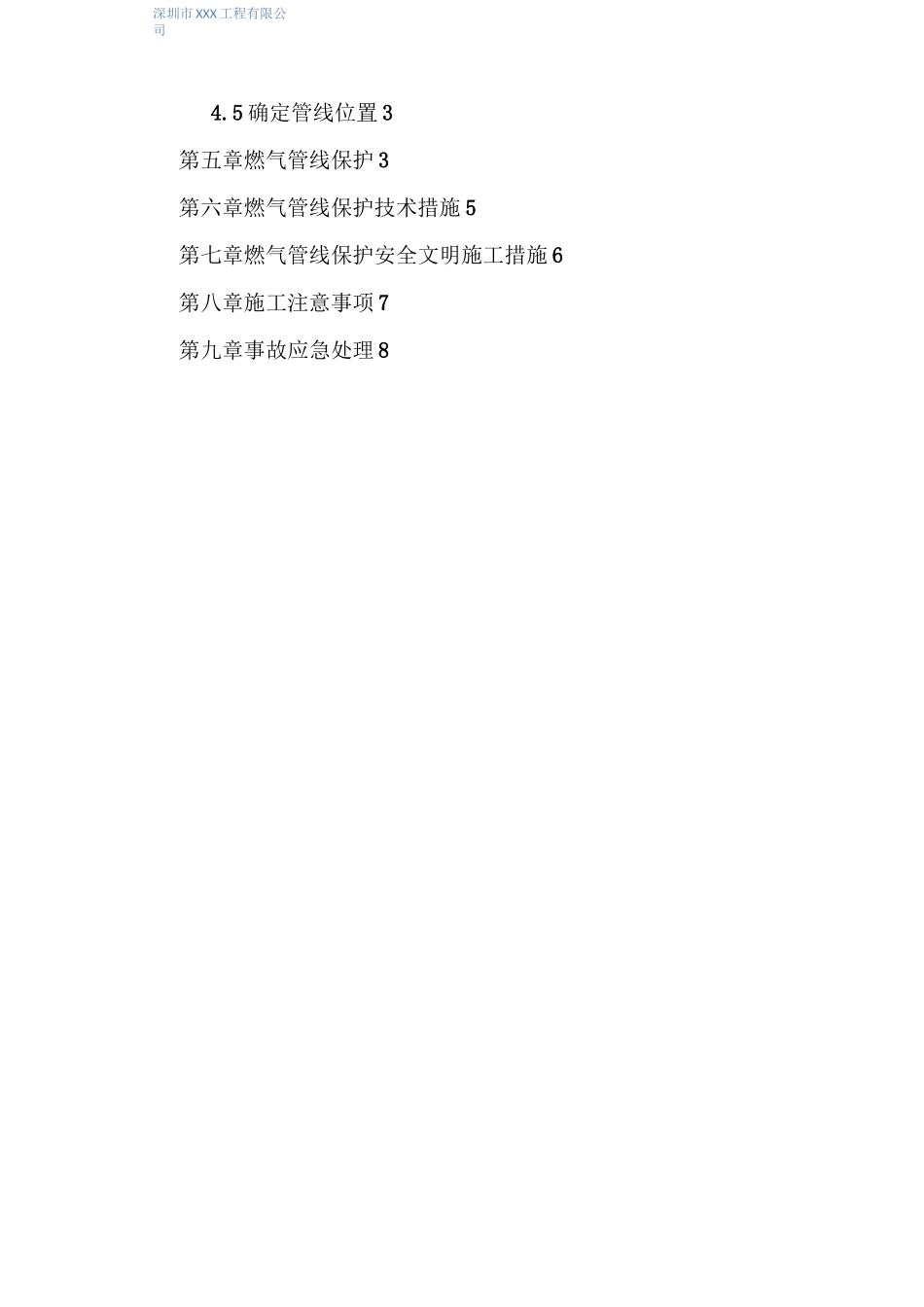

深圳市XXX工程有限公司XXX市政道路工程燃气管线保护方案编制：审核：批准：编制单位：深圳市XXX工程有限公司二O—六年八月二十三日目录第一章工程概况1第二章燃气管道概况1第三章编制依据1第四章燃气管线保护前期工作24.1编制综合管线保护施工程序24.2收集勘探资料24.3实地勘测24.4人工探沟开挖2深圳市XXX工程有限公司4.5确定管线位置3第五章燃气管线保护3第六章燃气管线保护技术措施5第七章燃气管线保护安全文明施工措施6第八章施工注意事项7第九章事故应急处理8XXX市政道路工程燃气管线保护方案3XXX市政道路工程燃气管线保护方案深圳市XXX工程有限公司2第四章燃气管线保护前期工作4.1编制综合管线保护施工程序收集勘探资料实地勘测人工探沟开挖确定管线位置保护4.2收集勘探资料向有关单位、业主及监理单位的相关人员仔细咨询了解施工区域内的燃气管线的种类、数量、走向、埋置深度等。并请业主提供相关的图纸资料，以此作为制定地下管线防护措施的依据。4.3实地勘测由于设计提供的图纸与施工现场局部地下管线位置、走向可能与实地不符，需要在施工前手持图纸进行实地勘踏。将不符的通过照片、文字形式记录下来，并且联系燃气单位、业主、监理、设计方进行确认。4.4人工探沟开挖4.4.1采用人工开挖，首先沿施工现场周边（距边线1-2米）开挖探沟，再根据提供的燃气管线方位及周边开挖的探沟所露管线，垂直其管线每隔10米挖一条长度2米左右探沟。探沟宽度为0.6米，深度不小于0.8米。通过开挖探沟，找出燃气管线位置；施工区域内不得堆放各种物资、设备，各种车辆机械不得驶入本区域。4.4.2将发现的燃气管线全部清理暴露出地面，不留死角，探明管线路径、埋深。现场施工人员需认真检查，不能漏挖、错挖。在挖出的管线旁立警示牌，并回填10cm中粗砂暂时覆盖保护并及时上报燃气公司XXX市政道路工程燃气管线保护方案深圳市XXX工程有限公司3进行确认，确定保护方案进行保护。4.5确定管线位置探沟开挖完毕后将所挖出的燃气管线的规格、走向及深度等绘出管线埋设分布图，上报业主和监理，并及时请燃气相关部门进行确认验收制定保护方案。第五章燃气管线保护5.1在破除现状砼路面后采用机械开挖和人工辅助的方式摸排出管线具体走向，精确测量出燃气管道的标高，保证沟槽开挖的顺利进行，在燃气管道交叉处进行加固处理。5.2为防止管道在施工过程中受到重型机械的破坏，所有重型机械在管道范围行走时均铺设走道钢板分散机械荷载。破路及各基层施工时，控制施工范围，小范围局部分段分批进行。同时对现场施工人员进行严格的技术交底，施工时必须有专职安全员在场。5.3燃气管线保护安全施工范围：序号安全范围1低压、中压管道管壁外缘两侧0.5米范围内的区域2次高压管道的管壁外缘两侧2米范围内的区域3高压管道的管壁外缘两侧5米范围内的区域4其他管线1米范围内的区域5.4项目部专职安全员加强施工区域燃气管线保护现场的巡视检查，及时制止危及管道安全运行的野蛮施工，违章作业行为。对不能制止XXX市政道路工程燃气管线保护方案4XXX市政道路工程燃气管线保护方案深圳市XXX工程有限公司5XXX市政道路工程燃气管线保护方案深圳市XXX工程有限公司68.2需要保护、加固处理的管线必须全部挖出曝露，不得遗漏；需要改线、废除的管线视情况全部或部分挖出。8.3加强支护、加固处理；沟槽宽度及深度要满足管线保护的需要。8.4挖出暴露的管线不得悬空，沟槽内清洁，无杂物、块石等。8.5要做好沟槽排水措施，可挖设临时排水沟、集水坑等，降雨后立即组织排水。8.6加强现场值班管理力度，做到防偷盗、防破坏。8.7根据已确定的施工专项方案及项目施工计划要求，进行跟踪测量，确保燃气管线安全及工程的顺利施工。8.8施工方案做统筹安排，合理布局，减少干扰，保证安全、质量、工期目标，做到文明施工，环境保护，施工安全技术措施切实可行，具体可靠。8.9杜绝因施工所造成的责任事故，整个工程施工过程中，做到零投诉，零赔付。第九章事故应急处理9.1燃气管线应按有毒气体中毒应急预案处理；发生事故后，事故现场负责人应当立即向项目部和公司负责人报告，通知燃气单位。项目部负责人接到事故报告后，迅速赶赴事故...
