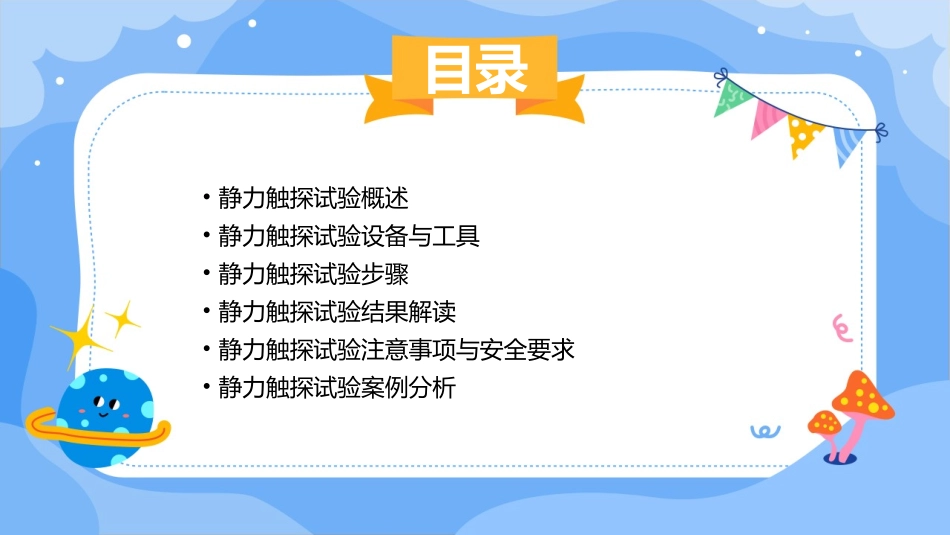

静力触探试验通用课件目录•静力触探试验概述•静力触探试验设备与工具•静力触探试验步骤•静力触探试验结果解读•静力触探试验注意事项与安全要求•静力触探试验案例分析01静力触探试验概述静力触探试验是一种原位测试方法，通过静力将一定规格的圆锥形探头压入土层中，根据土层对探头的阻力大小来判定土层的工程性质。静力触探试验主要用于确定土层的承载能力、变形参数、土层划分、地质异常体等，为工程设计和施工提供依据。定义与目的目的定义静力触探试验利用静压力将探头压入土层，通过传感器测量土层对探头的阻力大小。探头有多种类型，如单桥探头、双桥探头和三桥探头等，可根据不同的试验需求选择不同类型的探头。试验时，将探头插入土层中，随着深度的增加，阻力逐渐增大，记录各深度土层的阻力值。工作原理该方法适用于各种类型的工程，如公路、铁路、桥梁、房屋建筑等。静力触探试验具有原位测试、无损检测、快速、准确等优点，因此在工程中得到广泛应用。静力触探试验适用于各类土层，如粘性土、砂土、砾石土等。适用范围02静力触探试验设备与工具触探主机触探主机是静力触探试验的核心设备，负责提供探头所需的压力和旋转力。主机通常由电动机、减速箱、传动轴等部件组成，确保探头能够深入土层并获取土层信息。主机的设计应具备足够的刚度和稳定性，以确保在试验过程中不会产生过大的变形或振动，从而影响测试结果的准确性。探头是静力触探试验的关键部件，负责采集土层的物理性质和力学参数。探头通常由传感器、电缆、触针等组成，能够感知土层的压力、位移、电阻等参数。探头的选择应根据试验目的和土层特性进行，以确保能够准确反映土层的实际情况。探头其他辅助工具包括钻杆、钻头、导线盘、测量尺等，用于协助探头的安装和移动。这些工具应具备足够的强度和耐用性，以确保在试验过程中能够承受较大的压力和摩擦力，同时保持准确性。辅助工具的选择和使用应符合相关标准和规范，以确保试验结果的可靠性和准确性。其他辅助工具03静力触探试验步骤试验前的准备确保触探设备完好，无破损，探头无磨损。清理现场，确保无障碍物，保证安全作业。收集地质资料、地下水位、土层分布等数据。明确试验目的、方法、步骤和安全措施。仪器设备检查场地准备资料收集试验方案制定安装触探设备开始触探数据采集异常处理现场试验01020304按照标准要求安装触探设备，确保稳定可靠。按照试验方案进行触探，记录触探数据。实时采集触探数据，确保数据的准确性和完整性。遇到异常情况时，及时停止触探，分析原因并处理。对采集的数据进行整理，剔除异常值，确保数据的可靠性。数据整理运用专业软件对数据进行处理和分析，得出土层性质、承载力等参数。数据分析根据分析结果，评估土层的工程性质，为后续工程提供依据。结果评估编写静力触探试验报告，汇总分析结果，提供结论和建议。报告编写数据整理与分析04静力触探试验结果解读反映土层中土颗粒间的摩擦阻力，与土的硬度和密实度有关。锥尖阻力侧摩阻力贯入阻力反映土层中侧向压力产生的摩擦阻力，与土层的厚度和密实度有关。反映土层抵抗贯入的能力，与土的硬度和密实度有关。030201试验数据解读根据静力触探试验结果，结合地质勘察资料，对土层进行划分和评价。根据土层的物理性质、力学性质和工程性质，评估土层的工程安全性和稳定性。对不同土层进行分类和编号，为后续设计和施工提供依据。土层划分与评价单击此处添加正文，文字是您思想的提一一二三四五六七八九一二三四五六七八九一二三四五六七八九文，单击此处添加正文，文字是您思想的提炼，为了最终呈现发布的良好效果单击此4*25}根据计算结果，提出地基处理方案和施工建议，确保建筑物安全可靠。根据土层的物理性质、力学性质和工程性质，评估地基的稳定性和安全性。地基承载力计算05静力触探试验注意事项与安全要求在开始试验前，应检查触探设备是否完好，包括探头、杆件、传感器等，确保无损坏或老化现象。设备检查操作人员应经过专业培训，熟悉设备操作流程和安全规范，避免因误操作导致设备损坏或人员伤害。操作培训为确保设备正常运行，应定期进行设备维护和保...
