金属氧化物半导体场效应管课件VIP免费

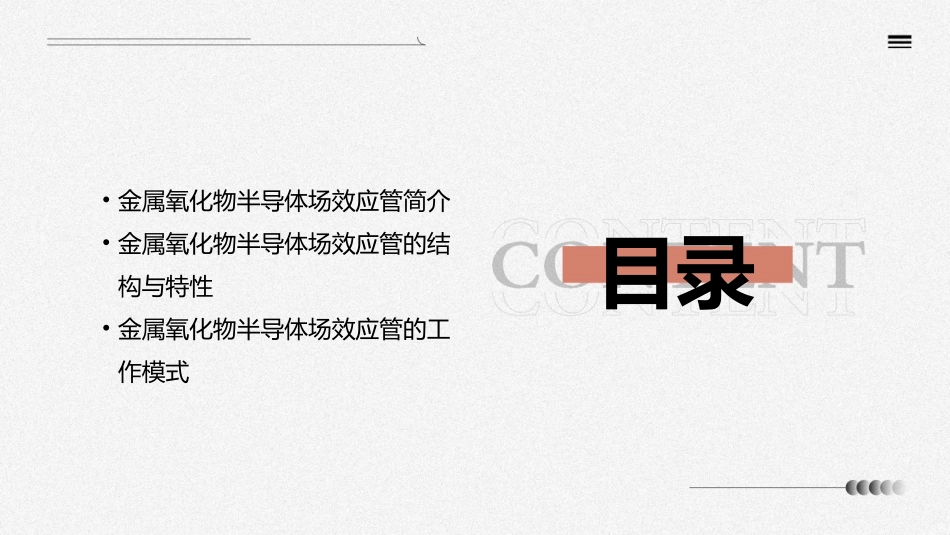

金属氧化物半导体场效应管课件•金属氧化物半导体场效应管简介•金属氧化物半导体场效应管的结构与特性•金属氧化物半导体场效应管的工作模式目录•金属氧化物半导体场效应管的驱动与控制•金属氧化物半导体场效应管的制造工艺与材料•金属氧化物半导体场效应管的发展趋势与挑战目录01金属氧化物半导体场效应管简介金属氧化物半导体场效应管（MOSFET）是一种常用的电子器件，由金属、氧化物和半导体材料组成。定义MOSFET利用电场来控制半导体中的载流子行为，从而实现信号放大和开关控制的功能。工作原理定义与工作原理根据结构和工作特性，MOSFET可分为N型和P型两种类型。MOSFET具有高开关速度、低驱动电流、高输入阻抗等优点，广泛应用于数字电路、放大器、电源控制等领域。种类与特点特点种类MOSFET作为开关元件，广泛应用于数字电路中的逻辑门、触发器等基本单元。数字电路放大器电源控制MOSFET可作为放大器，用于信号的放大和处理。MOSFET在电源电路中作为开关管，实现电源的通断控制和电压调节。030201应用领域02金属氧化物半导体场效应管的结构与特性金属氧化物半导体场效应管（MOSFET）由四个部分组成：源极、栅极、漏极和衬底。源极是电流的输出端，通常与衬底导通；漏极是电流的输入端，通常与衬底导通；栅极是控制电极，通过施加电压来控制源极和漏极之间的通断。衬底通常为N型或P型半导体，其导电类型取决于源极和漏极的导电类型。结构组成开启电压输出电阻输入电阻开关特性电学特性01020304当栅极电压达到一定值时，源极和漏极之间开始导通，这个电压称为开启电压。MOSFET的输出电阻是指在源极和漏极之间施加电压时，源极和漏极之间的电阻值。MOSFET的输入电阻是指栅极与源极之间的电阻值。MOSFET具有高速开关特性，可以在非常短的时间内完成通断转换。010204温度特性随着温度的升高，MOSFET的阈值电压会发生变化，导致其工作性能不稳定。在高温环境下，MOSFET的漏电流会增加，导致功耗增加和性能下降。在低温环境下，MOSFET的阈值电压会增加，导致其导通难度增加。因此，需要根据具体的工作环境选择合适的MOSFET型号。03MOSFET的频率特性是指其在不同频率下的工作性能表现。随着工作频率的升高，MOSFET的开关速度会加快，但同时也会导致其功耗增加和噪声增大。在高频电路中，需要选择具有良好频率特性的MOSFET型号，以确保电路的正常工作。频率特性03金属氧化物半导体场效应管的工作模式总结词当栅极电压为正时，增强型模式下的金属氧化物半导体场效应管处于开启状态，电流随电压增大而增大。详细描述在增强型模式下，金属氧化物半导体场效应管内部的电场被加强，使得空穴和电子的运动更加活跃。此时，随着栅极电压的增大，源极和漏极之间的导电沟道逐渐变宽，电流也随之增大。增强型模式总结词当栅极电压为负时，耗尽型模式下的金属氧化物半导体场效应管处于关闭状态，电流随电压增大而减小。详细描述在耗尽型模式下，金属氧化物半导体场效应管内部的电场被削弱，使得空穴和电子的运动受到限制。此时，随着栅极电压的增大，源极和漏极之间的导电沟道逐渐变窄，电流也随之减小。耗尽型模式互补型模式是指将增强型和耗尽型模式结合使用，以实现更高的开关速度和更低的功耗。总结词在互补型模式下，金属氧化物半导体场效应管交替工作在增强型和耗尽型模式下，以实现更高的开关速度和更低的功耗。这种工作模式通常用于高速、低功耗的应用，如无线通信和高速数字逻辑电路等。详细描述互补型模式04金属氧化物半导体场效应管的驱动与控制驱动电路设计驱动电路的作用为金属氧化物半导体场效应管提供合适的激励信号，使其正常工作。驱动电路的分类按照不同的分类标准，驱动电路可以分为多种类型，如按照工作电压可分为低压驱动电路和高压驱动电路。驱动电路的设计要点需要考虑与主电路的匹配、驱动信号的幅度和相位、驱动能力的选择等因素。电流与电压的控制方式可以通过外部电阻、运放电路等外部元件实现电流和电压的控制，也可以通过内部自带的反馈回路实现。电流与电压控制的应用在放大器、振荡器、开关电路等多种电子电路中都有广泛应用。电流与电压控制的作用通过控制金...
