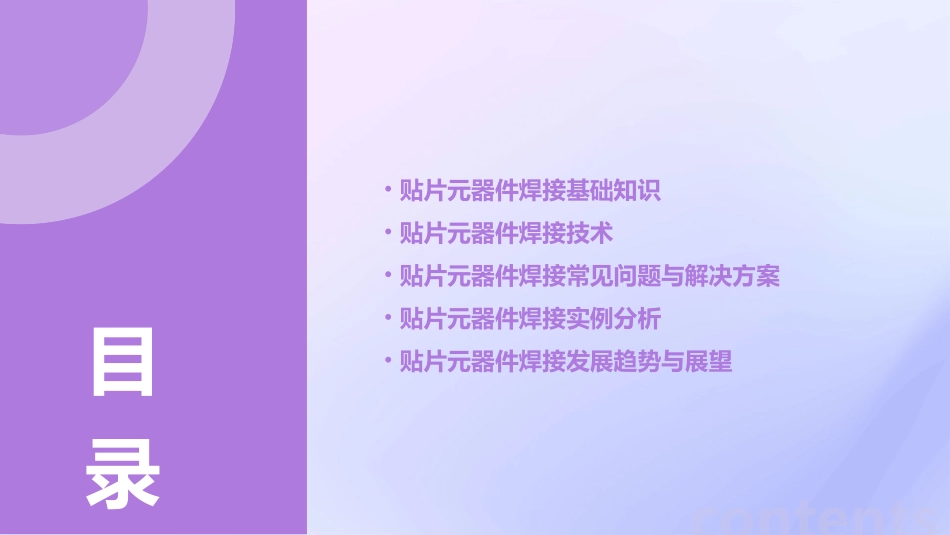

贴片元器件焊接课件•贴片元器件焊接基础知识•贴片元器件焊接技术•贴片元器件焊接常见问题与解决方案•贴片元器件焊接实例分析•贴片元器件焊接发展趋势与展望contents目录01贴片元器件焊接基础知识123也称为表面贴装元器件，是一种电子元件，可以直接贴装在印刷电路板（PCB）上，无需通过引脚插入。贴片元器件包括电阻、电容、电感、二极管、晶体管等。常见类型体积小、重量轻、节省空间、易于自动化生产等。优点贴片元器件简介焊锡丝、焊锡膏、助焊剂等。焊接材料焊接工具选择原则焊台、焊嘴、钢丝刷、热风枪等。根据元器件和PCB的材质、焊点的数量和大小选择合适的焊接材料和工具。030201焊接材料与工具通过熔融焊锡将元器件与PCB连接在一起。焊接原理分为波峰焊、回流焊等，根据具体情况选择合适的工艺。焊接工艺温度、时间、焊点的清洁度、焊锡的品质等。焊接质量影响因素焊接原理与工艺02贴片元器件焊接技术手工焊接技术热风焊接利用热风将焊料熔化，实现元器件与电路板之间的连接。烙铁焊接使用烙铁头加热焊料和元器件引脚，实现焊接。热压焊接通过加热和压力将元器件与电路板连接在一起。利用焊膏在高温下回流，将元器件与电路板连接在一起。回流焊接利用熔融的焊料波峰对元器件进行焊接。波峰焊接针对特定元器件进行焊接，通常使用激光或热压技术。选择性焊接自动焊接技术焊接质量检测与评估通过观察元器件的焊接情况，判断是否存在虚焊、冷焊等问题。使用触觉传感器检测元器件的焊接情况，判断是否存在焊接不良。利用X光技术检测元器件的焊接情况，能够发现目视和触觉检测无法发现的缺陷。使用自动检测设备对焊接质量进行检测，能够快速准确地发现焊接问题。目视检测触觉检测X光检测自动检测03贴片元器件焊接常见问题与解决方案温度不够或焊接时间太短，导致焊锡未能充分熔化或浸润。焊点不饱满焊锡流动性差或焊剂过少，导致焊锡无法均匀铺展。焊点不光滑焊锡未能与元器件引脚或焊盘形成良好的机械连接。虚焊焊接时间过长或温度过高，导致焊点脆化。冷焊焊接不良现象及原因分析确保焊锡充分熔化并浸润，避免温度过高或时间过短。控制焊接温度和时间根据焊点大小和焊锡类型选择适量的焊剂。选择合适的焊剂避免杂质和异物混入焊点，影响焊接质量。保持操作台整洁确保焊接设备处于良好状态，及时更换磨损部件。定期检查和维护设备焊接缺陷的预防与控制焊接问题的解决方法与技巧01对于焊点不饱满的问题，可以调整焊接温度和时间，增加焊锡量或使用更大烙铁头进行补充焊接。02对于焊点不光滑的问题，可以调整烙铁头角度或使用助焊剂增加焊锡流动性。03对于虚焊问题，应检查元器件引脚和焊盘是否清洁，确保没有氧化或污物，重新调整焊接角度和力度。04对于冷焊问题，可以减小烙铁头与焊点的接触面积，减少热量传递，或者在焊接后迅速用湿布擦拭烙铁头降温。04贴片元器件焊接实例分析电容器焊接电容器的焊接点较小，需精确对准并保持稳定的焊接温度，以确保焊接质量。二极管焊接二极管的焊接点通常在管脚侧面，需注意管脚与焊盘的对准，避免出现虚焊或漏焊。电阻器焊接电阻器是常见的贴片元器件，焊接时需注意温度和时间，避免损坏电阻器或焊盘。典型贴片元器件焊接实例03微型开关焊接微型开关的焊接点非常小，需要高精度的焊接设备和技巧，以确保开关的正常工作和可靠性。01集成电路焊接集成电路的焊接需要特别注意，应使用合适的温度和焊料，避免损坏内部的芯片或电路。02晶振器焊接晶振器的焊接点很小且精度要求高，需使用合适的焊料和焊接技巧，确保晶振器的稳定性和精度。特殊贴片元器件焊接实例虚焊问题虚焊是由于焊料未完全熔化或焊点不牢固引起的，应调整焊接温度和时间，确保焊料充分熔化和焊点牢固。漏焊问题漏焊是由于未完全覆盖焊料或焊点过小引起的，应确保焊点足够大且焊料充分覆盖。冷焊问题冷焊是由于焊接后冷却过快引起的，应控制冷却速度，避免出现冷焊问题。实际应用中的焊接问题与解决方案05贴片元器件焊接发展趋势与展望随着科技的不断发展，新型的焊接材料不断涌现，如高强度、高导热率的焊接材料，能够满足更高要求的焊接需求。新材料如激光焊接、超声...
