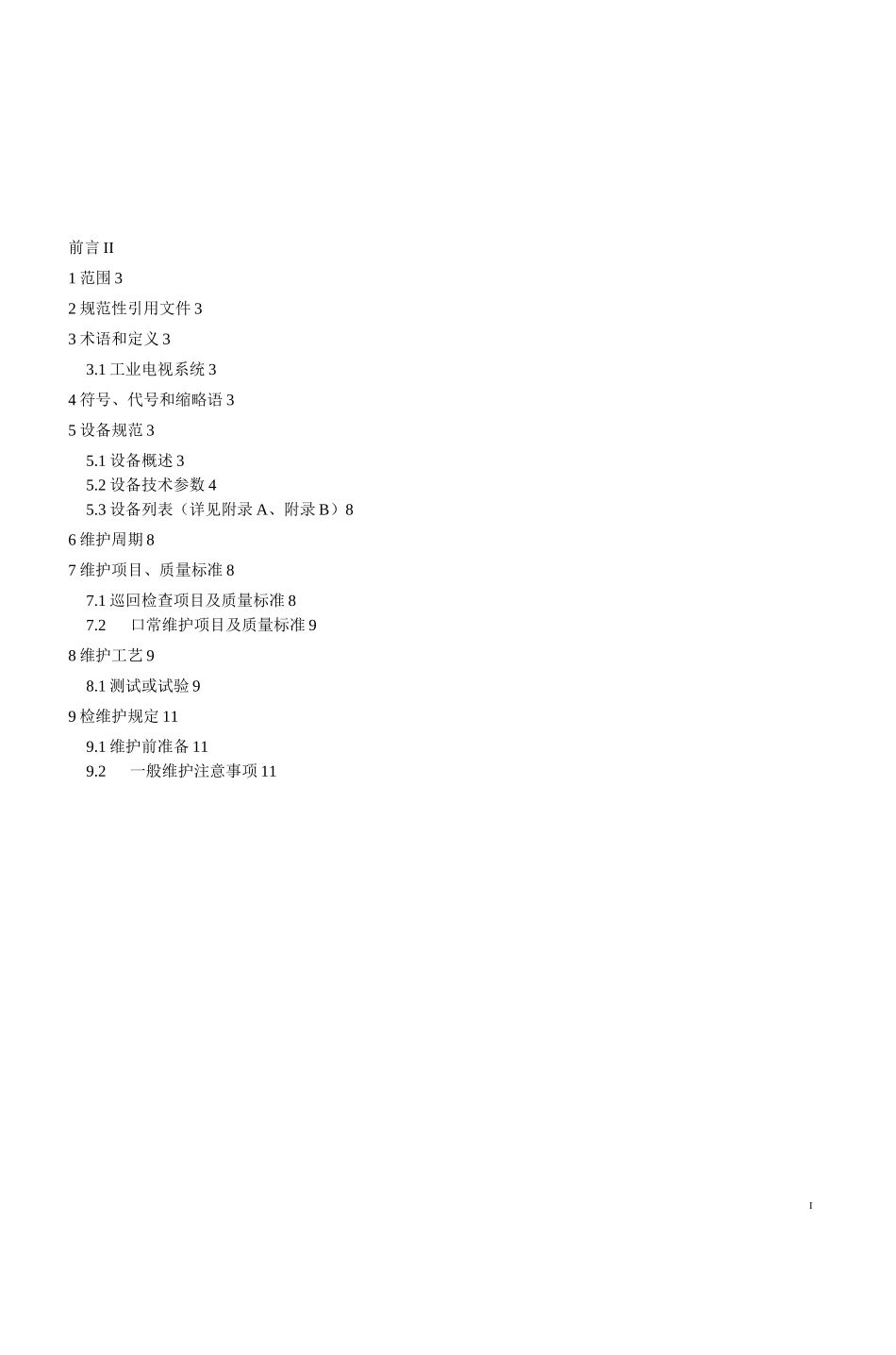

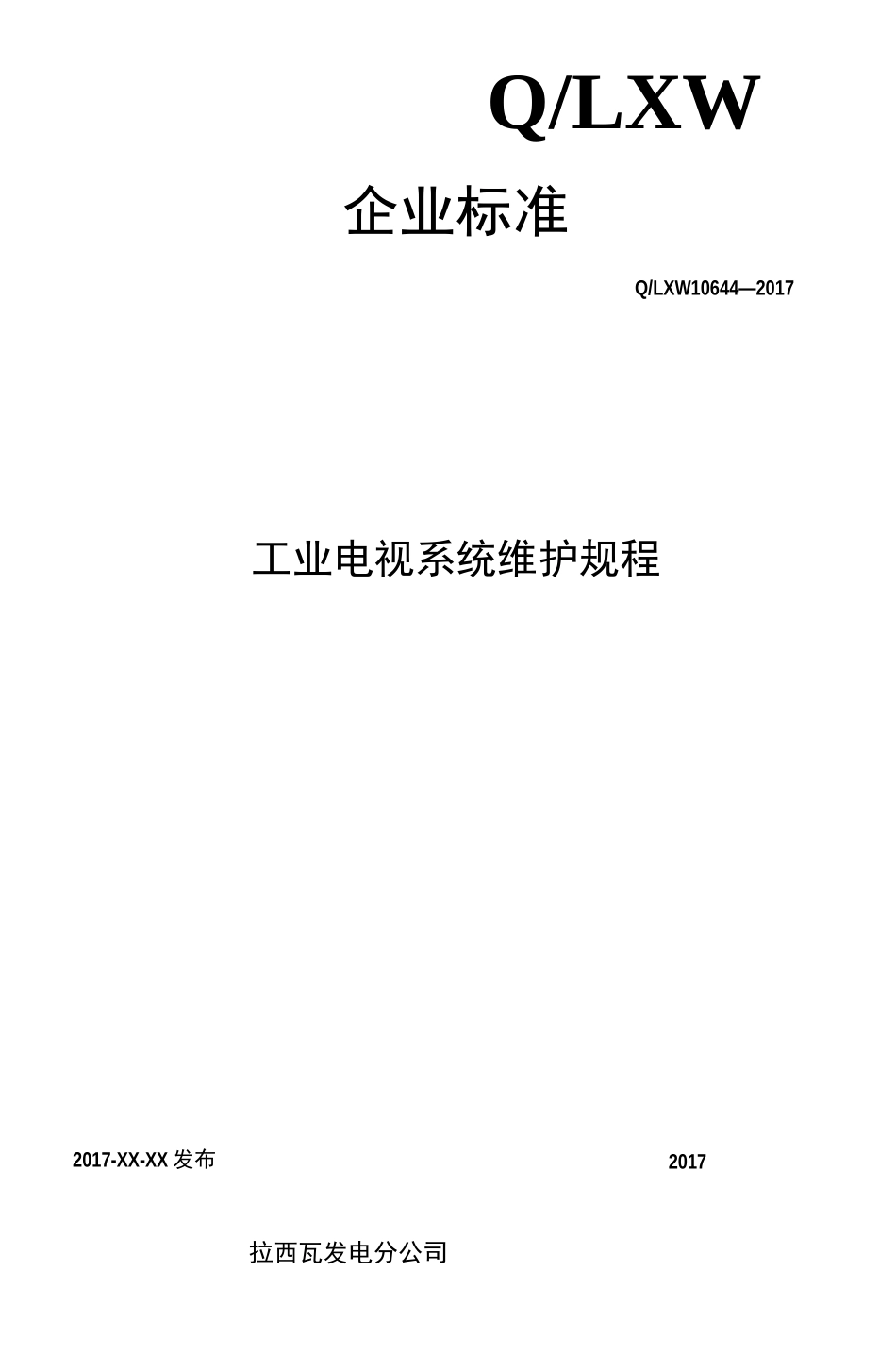

2017Q/LXW企业标准Q/LXW10644—2017工业电视系统维护规程2017-XX-XX发布拉西瓦发电分公司I前言II1范围32规范性引用文件33术语和定义33.1工业电视系统34符号、代号和缩略语35设备规范35.1设备概述35.2设备技术参数45.3设备列表（详见附录A、附录B）86维护周期87维护项目、质量标准87.1巡回检查项目及质量标准87.2口常维护项目及质量标准98维护工艺98.1测试或试验99检维护规定119.1维护前准备119.2一般维护注意事项11II本标准是按照GB/T1.1《标准化工作导则》、GB/T15496《企业标准体系要求》、GB/T15497《企业标准体系技术标准体系》、DL/T800《电力企业标准编制规则》、Q/CPI12—2014《中国电力投资集团公司企业标准编写规则》、Q/LXW00101.2-2017《技术标准编写规范》给出的规则起草。本标准由拉西瓦发电分公司标准化委员会提出。本标准起草部门：拉西瓦发电分公司生产部。本标准由拉西瓦发电分公司标准化办公室归II管理管理，技术标准分委会负责解释。本标准主要起草人：付颖。本标准主要审核人：王新刚、代建欣、白永福本标准批准人：刘建国。本标准2017年XX月首次发布。3工业电视系统维护规程1范围本标准规定了拉西瓦发电分公司厂坝区工业电视系统以太网视频矩阵、网络硬盘数字录像机、图形化管理站、平衡传输、光纤传输、摄像机、云台等的维护的基本内容及常见故障的处理等。本标准适用于拉西瓦发电分公司厂坝区工业电视系统的设备管理及维护工作。2规范性引用文件卜•列文件对于本文件的应用是必不可少的。凡是注口期的引用文件，仅所注口期的版本适用于本文件。凡是不注口期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB50115-2009工业电视系统工程设计规范GB50198-2011民用闭路监视电视系统工程技术规范3术语和定义卜•列术语和定义适用于本文件。3.1工业电视系统应用于工业生产过程监视、调度管理等方面，从摄像到图像显示独立完整的电视系统。4符号、代号和缩略语无5设备规范5.1设备概述5.1.1系统简介5.1.1.1拉西瓦水电站工业电视系统采用模拟+数字混合式的系统。系统分为后台视频监控层设备和前端视频摄像设备层设备。后台视频监控层设备对电站整个工业电视系统进行监控、管理、打印以及对外通讯等；前端视频摄像没备层设备主要负责监视点的图像视频信号采集任务，前方厂区的前端设备通过光缆连接至后台视频监控层设备，后方生活区采用电缆连接。45.1.1.2拉西瓦水电站工业电视监控系统共设监控点171个，工作原理为由前端图像采集子系统完成图像的光电转换过程，并将视频信号送到NVS-1601C,视频前置机NVS-1601C通过网络传输将图像及控制信号传输至中控室。5.1.2前端摄像5.1.2.1本系统的前端监察点分布在厂区从人坝到开关站以及厂房内各个重要区域，担负着对关键生产设备的监控。各摄像监察点均根据需要进行不同的配置，达到全天候全方位的监控功能。5.1.3图像传输5.1.3.1上传路由：釆用平衡传输和光纤传输以保证图像有较好的抗干扰能力。5.1.3.2GIS区域、主厂房区域、人坝以及各启闭机室区域的矩阵由光端机上送到中控楼汇集点的工业电视服务器。5.1.4计算机网络通信传输5.1.4.1各个汇集点的矩阵主机、硬盘录像机分配相应的网络IP地址，接入到网络交换机，并组成监控系统局域网。各个汇集点均设有网络交换机，分配相应的网络IP地址给各个汇集点的硬盘录像机，接入到其相应区域内的网络交换机。5.1.4.2设置一台工业电视监控操作员工作站、中央矩阵主机及其网络主控键盘，监视器，以对整个系统进行监控、管理以及对外通讯等。电站监控中心通过网络方式与各监视区域通讯，并通过电缆联接和管理中控楼内所有摄像机等前端设备。5.2设备技术参数5.2.1视频监控客户端♦CPU：IntelPentium4双核♦主频：＞2.OGHZ♦内存：＞2GB（可扩展）♦显卡：1块（独立显卡，显存不小于1GB）♦视频解码卡：1套♦硬盘：＞160GB（可扩展），1个♦光刻录机：1个，DVD,＞8倍速♦以太网口:1个（100M/1000M自适应）♦串行口：2个♦并行口：1个♦彩色显示器：1台液晶，＞21",分辨率：1280x1024♦通用键盘和鼠标：各1个♦操作系统：Windows♦其它必需配置的硬件和软件5.2.2硬盘数字录象机...
