内蒙古苏里格PG9171E燃气轮机运行说明书解读VIP免费

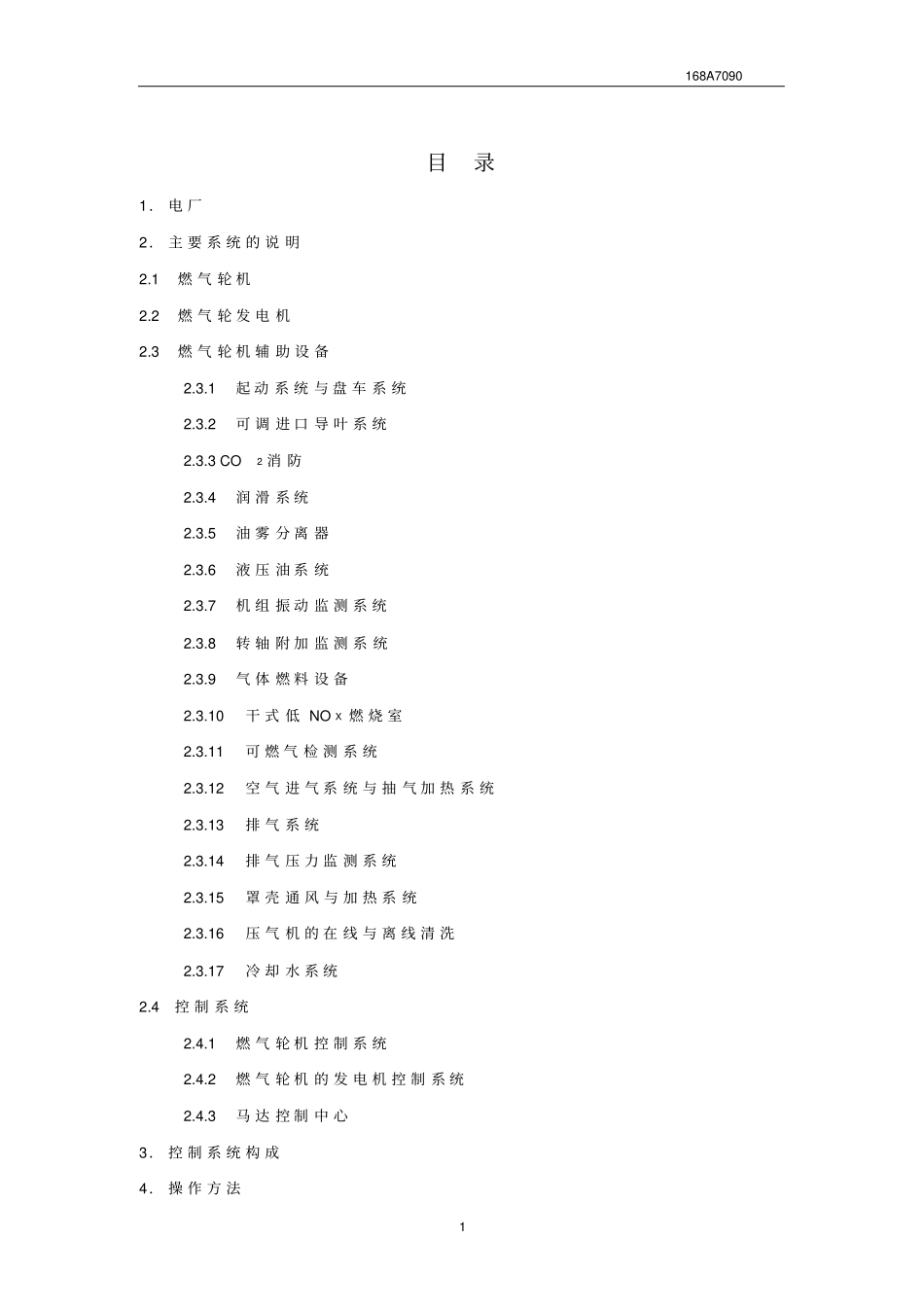

168A7090Rev.B内蒙古苏里格PG9171E燃气轮机机组运行说明南京汽轮电机（集团）有限责任公司2005年6月9日168A70901目录1．电厂2．主要系统的说明2.1燃气轮机2.2燃气轮发电机2.3燃气轮机辅助设备2.3.1起动系统与盘车系统2.3.2可调进口导叶系统2.3.3CO2消防2.3.4润滑系统2.3.5油雾分离器2.3.6液压油系统2.3.7机组振动监测系统2.3.8转轴附加监测系统2.3.9气体燃料设备2.3.10干式低NOX燃烧室2.3.11可燃气检测系统2.3.12空气进气系统与抽气加热系统2.3.13排气系统2.3.14排气压力监测系统2.3.15罩壳通风与加热系统2.3.16压气机的在线与离线清洗2.3.17冷却水系统2.4控制系统2.4.1燃气轮机控制系统2.4.2燃气轮机的发电机控制系统2.4.3马达控制中心3．控制系统构成4．操作方法168A709024.1当地操作方式4.1.1燃气轮机的起动与同期4.1.2燃气轮机带负荷4.1.3燃气轮机的停机4.1.4燃气轮机的跳机命令4.2远程操作方式5．系统运行5.1备用5.2起动5.3同期5.4加负荷5.5正常停机6．仪器仪表和控制回路的说明6.1机组控制6.2组合控制6.3单个控制168A709031.电厂苏里格电厂由两台9E型燃气轮发电机组组成。本文件包含该燃气轮发电机组和其辅助设备的说明，且陈述了燃气轮机的主要运行程序。2.主要系统的说明燃气轮发电机组是由一台燃气轮机、一只联轴节、一台发电机构成，燃机通过联轴节拖动发电机产生50Hz的电力。额定输出功率约为120MW（在正常基本负荷运行下）。2.1燃气轮机苏里格燃气轮机是采用干式低NOX燃烧系统的烧单一气体燃料的9E燃气轮机。空气与燃料的混合物在燃气轮机燃烧室内燃烧，向发电机、压气机及几个辅助设备输送必要的功率，使其转动。该燃气轮机具有一台起动马达（名义额定功率1000kW）、一台17级轴流式压气机、一个由14个燃烧室组成的燃烧系统、一个3级透平转子及辅助设备。轴流式压气机转子与透平转子藉法兰装配到一起，且由3个轴承支持。该装置起动时，起动马达通过变扭器和辅助齿轮将其扭矩传递给燃机主轴，它带动诸如轴驱动泵的相关辅助设备。当主传动轴旋转时，空气通过空气过滤器、管道和空气进口消音器并进入轴流式压气机。在压气机出口处，空气进入燃烧室并与来自喷嘴的燃料混合。两个火花塞实现点火。来自燃烧室的高温燃气进入与燃烧室火焰筒末端相连接的过渡段，且从那里流向透平段。高的燃烧温度致使空气显著膨胀。注入到空气流中的燃料愈多，空气温度升得愈高，其体积变得愈大，空气体积的增加造成透平前的压力升高，从而致使空气以较高速度通过透平。这样可以允许通过改变燃料流量去控制燃气速度和透平的输出功率。在透平段中，每个级由一列静叶片和跟随其后安装在旋转轴上的一排动叶片组成。在每列静叶片中，燃气流的动能增加，而压力则降低。在进入到随后的一排动叶片中后，部分动能转换为使透平轴旋转的机械功。通过透平的压力降愈大，功率输出愈大。168A70904燃气在通过3个透平级后，通过排气室和烟道排出。为减低噪声水平，将燃气轮机安装在消声罩壳中。它还确保燃气轮机环境空气的正确通风。2.2燃气轮机的发电机（另外专门说明）对苏里格项目来说，燃气轮机的发电机由南京汽轮电机（集团）有限责任公司（NTC）制造。下面的发电机说明限于主要特性，请参阅发电机文件以获得更多信息。该发电机为闭式通风、空冷、三相、两极、3000r/min、50Hz交流、具有实心锻造转子的同步发电机。空气/水换热器通过闭式冷却水回路确保带走发电机的热量。轴承配有顶轴油装置。为获得下述功能，中压附属设备包括必要的装置：电压、频率及电流的测量；发电机中性点的接地。在起动过程中，给发电机轴承提供辅助的顶轴油系统（不由GE提供），以便将轴顶起，从而对起动摩擦力给予补偿。2.3燃气轮机辅助设备2.3.1起动系统与盘车系统起动系统包括为把机组在起动期间带至自持转速的驱动设备。该设备主要包括一台“拖动马达”（3000r/min、额定功率1000kW）和一个液力变扭器。变扭器具有控制点火转速和转子盘车转速（120r/min）的可调静子。168A70905盘车系统的设计为的是在冷机过程中盘动转子，在停机后使转子均匀冷却。它包括一个被称为“盘车马达”的电动马达（750r/min，30kW），该马达通过拖...
